Montage

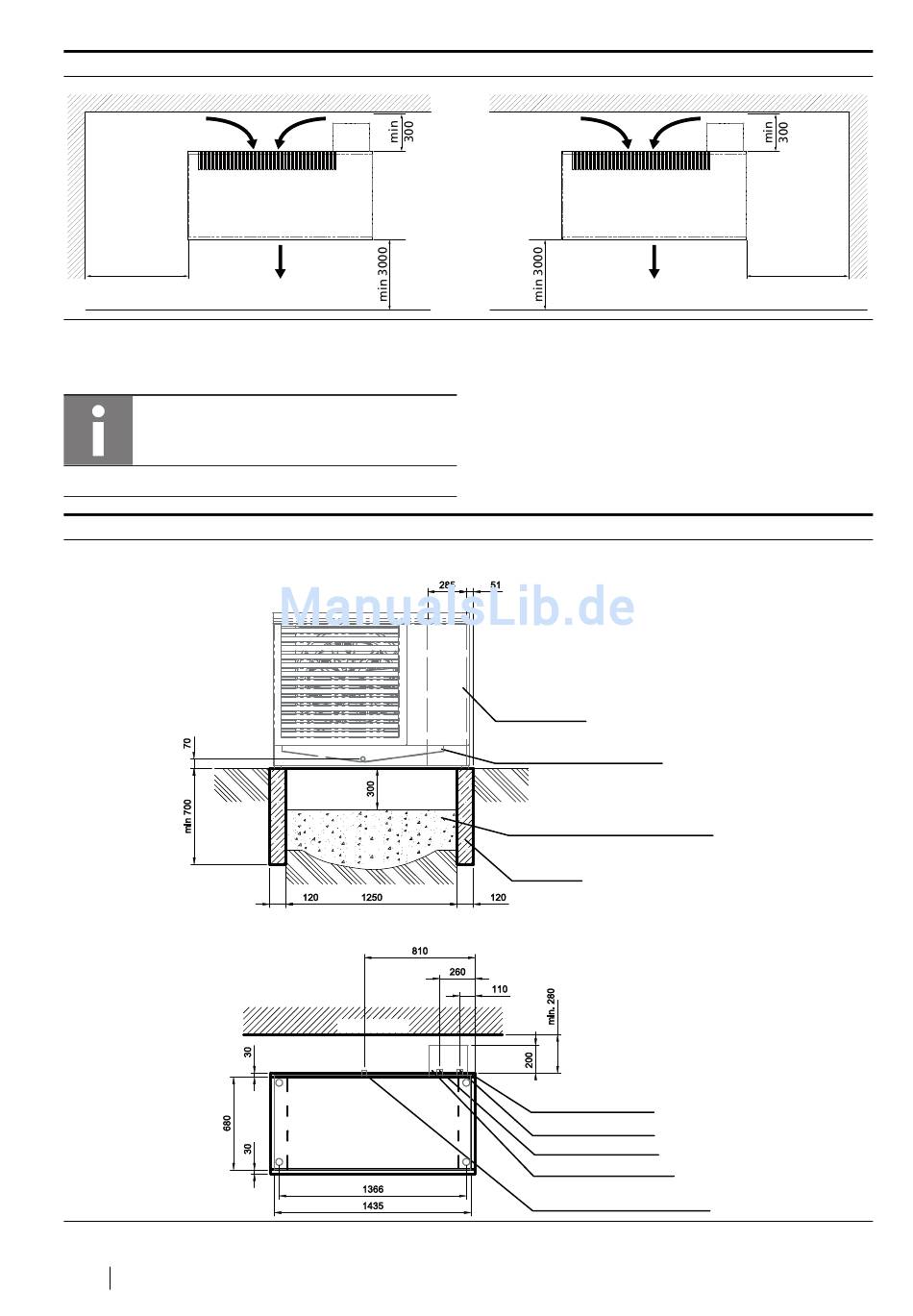

Abb. 4: Mindestabstände zu Bauwerken
min 800
Der Abstand zwischen zwei Wärmepumpen muss ebenfalls mindestens
800 mm betragen.
Information
Beachten Sie auch die Grenzwerte der TA Lärm.
Abb. 5: Montage auf einem Betonfundament
10
Montage- und Betriebsanleitung x-change
x-change dynamic 8 und 16 AWE
Gebäude
®
dynamic (ac) AW E Wärmepumpe

6.1.1.2. Montage auf einem Fundament

Es wird ausdrücklich empfohlen, die x-change
mepumpe auf ein im Voraus errichtetes Fundament mit gesenkter Drai-
nageschicht aufzustellen. Die Drainageschicht leitet das Kondenswas-
ser bzw. vom Verdampfer der Wärmepumpe abgetaute Eiskrusten ab.
Die empfohlene Ausführung des Betonfundaments und der Drainage-
schicht zeigt folgende Abbildung.
Anschlussabdeckung
(Zubehör)
Kondensatauffangwanne inkl. Heizband
(Zubehör)
Dränageschicht (ohne Kondensatauffangwanne)
Betonfundament
Mindestabstand
zwischen der Wörmepumpe und
dem Gebäude von 300 mm
Randstein (max. 30 mm breit)
Rücklauf vom Speicher (kalt)
Vorlauf zum Speicher (warm)
elektrische Verbindungsleitungen
Position Kondensatablauf D = 32 mm
bei Verwendung Kondensatauffangwanne
min 800
®
dynamic (ac) AW E Wär-
