Montage
Information
Bei Verwendung der Speicherladegruppe W49001 mit zwei Umschalt-
ventilen und Trenn-Relais-Schaltung ist der elektrische Anschluss wie
unten abgebildet durchzuführen.

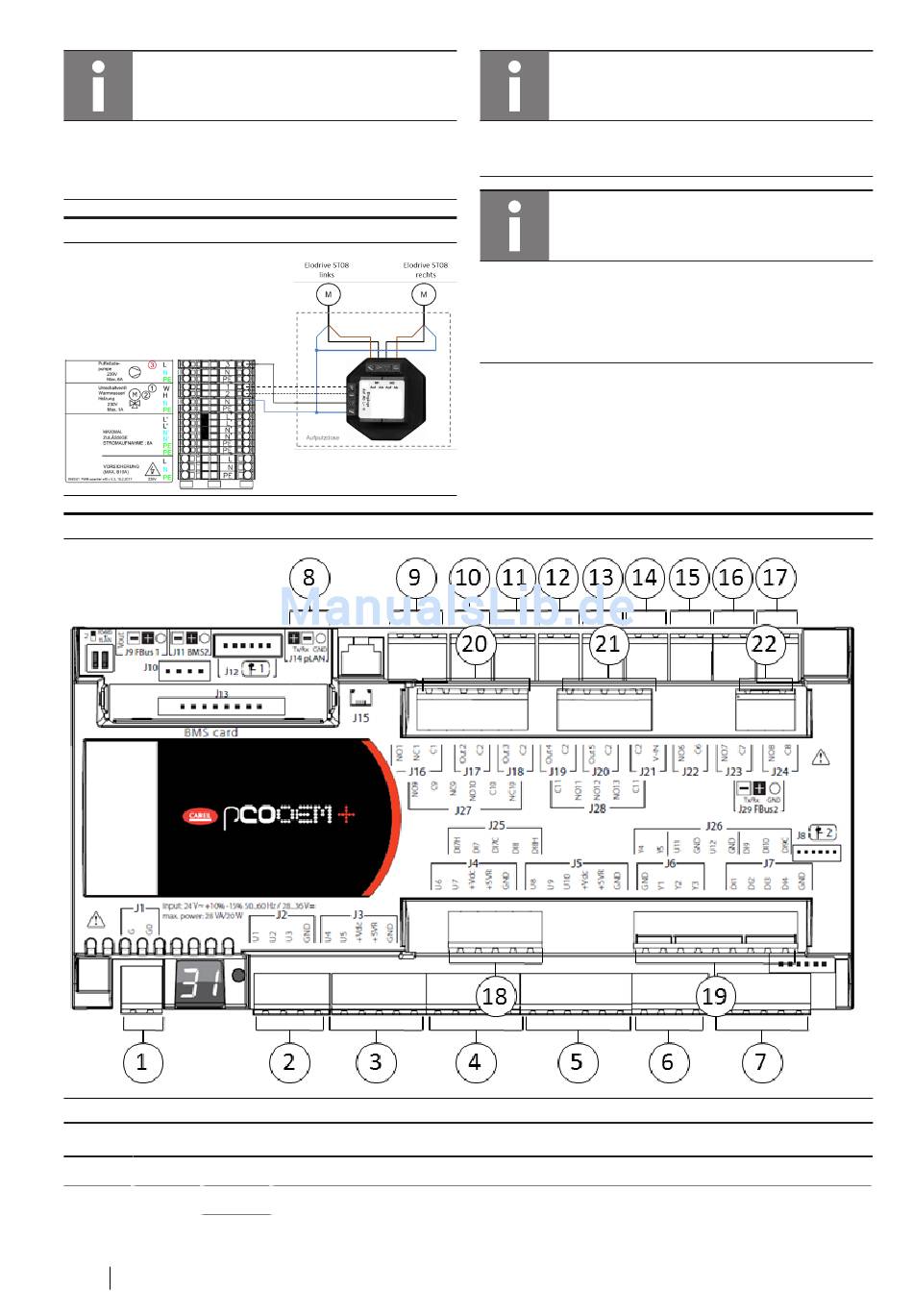

Abb. 28: Anschluss EloDrive
Abb. 29: Wärmepumpenmananger
Tab. 1: Klemmenbelegung Wärmepumpenmanagermanager
Pos.
Anschlussort
1
J1
G
24
Montage- und Betriebsanleitung x-change
Beschreibung
Spannungsversorgung 24 VDC
®
dynamic (ac) AW E Wärmepumpe
Information
Die Kabellänge der Temperatursensoren kann den Messwert verfäl-
schen, die maximale Kabellänge beträgt daher 100 m.
Information
Sind an einem Heizkreis Heizflächen angeschlossen, die in der maxi-
malen Betriebstemperatur begrenzt sind, wie Fußboden- und Wand-
heizungen, muss ein Sicherheitsthermostat bei einer Übertemperatur
die Umwälzpumpe abschalten.
Folgende Abbildung zeigt die bereits vorverdrahtete Klemmenbelegung
des Wärmepumpenmanagers im Reglergehäuse.
11/2017
