Kermi x-change dynamic 8 AW E Montage- Und Betriebsanleitung Seite 27

Pos. Anschlussort
22 FBus2 -
FBus2 +
GND
Folgende Abbildung zeigt die bereits vorverdrahtete Klemmenbelegung
des Zusatzmoduls, welches nur in der x-change dynamic ac AW E Wär-
mepumpe mit aktiver Kühlfunktion vorhanden ist. Das Kommunikati-
onskabel ist am WPM J9 und am Zusatzmodul J6 angeklemmt.
Tab. 2: Klemmenbelegung Zusatzmodul Kühlen
Pos. Anschlussort
1 J1 G
G0
11/2017
Beschreibung
ggf. Kommunikationsverbindung zum Zusatzmodul
Beschreibung
Spannungsversorgung 24 VDC

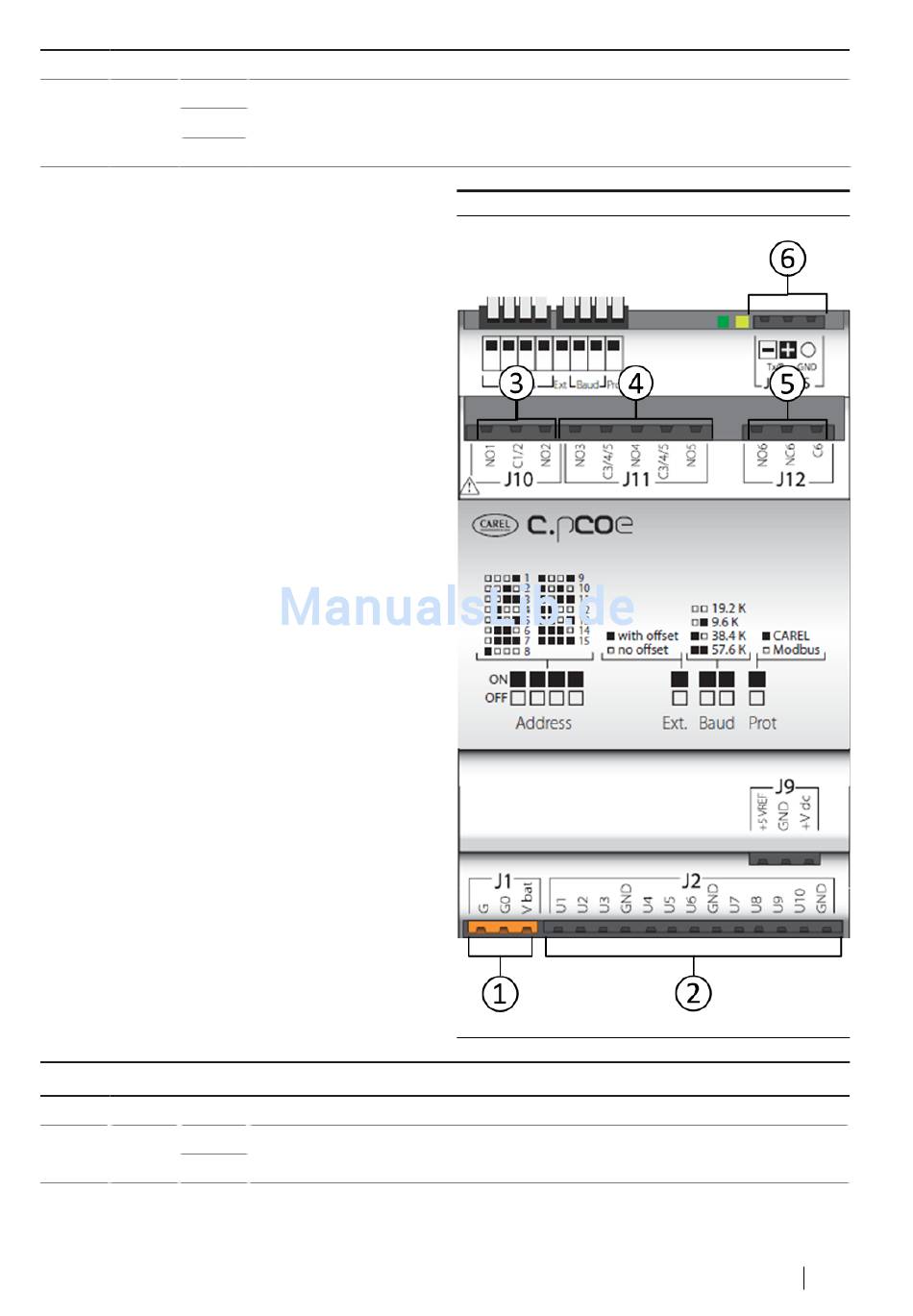

Abb. 30: Zusatzmodul Kühlen
Montage- und Betriebsanleitung x-change
Montage
®
dynamic (ac) AW E Wärmepumpe
27
