Aufbau und Funktion
5.3.1.

Heizbetrieb

Im Verdampfer (1) wird Kältemittel verdampft und damit Wärme aus
der Umgebungsluft entnommen. Der Verdichter (4) saugt das gasförmi-
ge Kältemittel an, verdichtet und fördert es in den Verflüssiger (5). Die
elektrische Energie des Verdichtermotors wird in Wärme umgewandelt,
die dem Kältemittel zusätzlich zugeführt wird. Im Verflüssiger (5) kon-
densieren die verdichteten Kältemitteldämpfe und werden im flüssigem
Zustand weiter transportiert. Die so gewonnene Wärme wird an das
Heizsystem übergeben. Das im Verflüssiger (5) kondensierte flüssige
Kältemittel wird über das elektronische Expansionsventil (9) in den Ver-
dampfer (1) geleitet, um hier erneut zu verdampfen und der gesamte
Zyklus wiederholt sich.

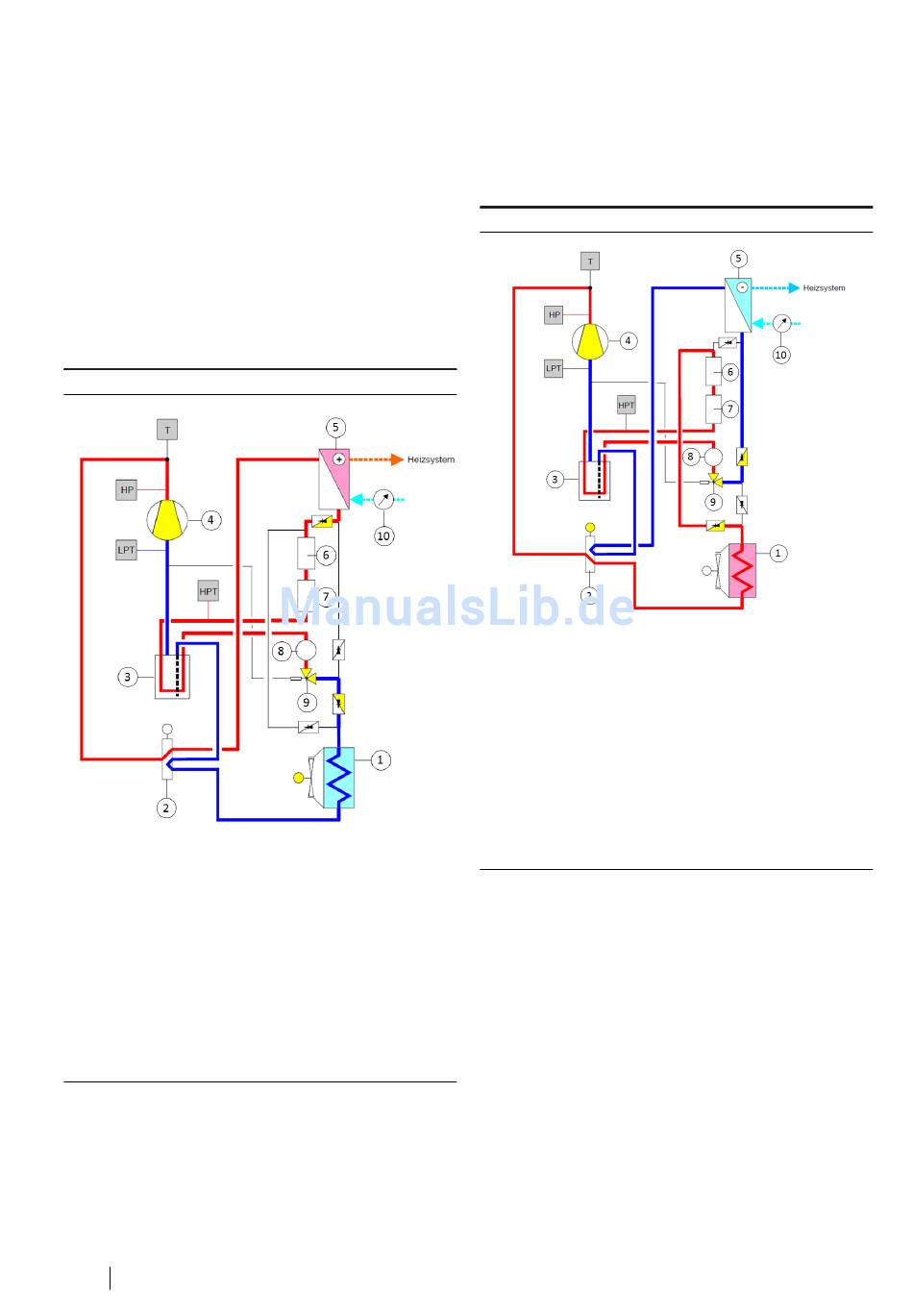

Abb. 2: Betriebsart Heizung
1 Verdampfer (Lamellenwärmeübertrager)
2 Vierwegeventil
3 Flüssigkeitsabscheider
4 Verdichter
5 Verflüssiger (Plattenwärmeübertrager)
6 Sammler
7 Filtertrockner
8 Schauglas
9 Elektronisches Expansionsventil
10 Sekundärkreislauf (Heizkreislauf) mit Durchflusssensor
8
Montage- und Betriebsanleitung x-change
5.3.2.
Beim Abkühlen der Luft kondensiert die Luftfeuchtigkeit an der Ver-
dampferoberfläche, die bei niedrigen Außenlufttemperaturen auf der
Wärmetauscherfläche des Verdampfers anfriert – eine Eiskruste bildet
sich. Diese wird periodisch durch den Abtaubetrieb abgetaut.
Abb. 3: Betriebsart Abtauung durch Kreislaufumkehr
10
Der Abtauvorgang durch Kreislaufumkehr wird über das Vierwegeventil
(2) gesteuert, das zwischen Rück- und Vorlauf am Verdichter umschal-
tet, sodass der Verflüssiger (5) als Verdampfer arbeitet und der Ver-
dampfer (1) als Verflüssiger. Der Abtauvorgang wird von der elektroni-
schen Steuerung der x-change
matisch so geregelt, dass die Anlage äußerst effektiv und energiespa-
rend arbeitet. Die Verdampferoberfläche ist mit einer speziellen wasser-
abweisenden Schicht versehen, wodurch das Kondenswasser von der
aufgetauten Eiskruste ungehindert abfließen kann.
®
dynamic (ac) AW E Wärmepumpe

Abtaubetrieb

1 Verdampfer (Lamellenwärmeübertrager)
2 Vierwegeventil
3 Flüssigkeitsabscheider
4 Verdichter
5 Verflüssiger (Plattenwärmeübertrager)
6 Sammler
7 Filtertrockner
8 Schauglas
9 Elektronisches Expansionsventil
Sekundärkreislauf (Heizkreislauf) mit Durchflusssensor
®
dynamic (ac) AW E Wärmepumpe auto-
