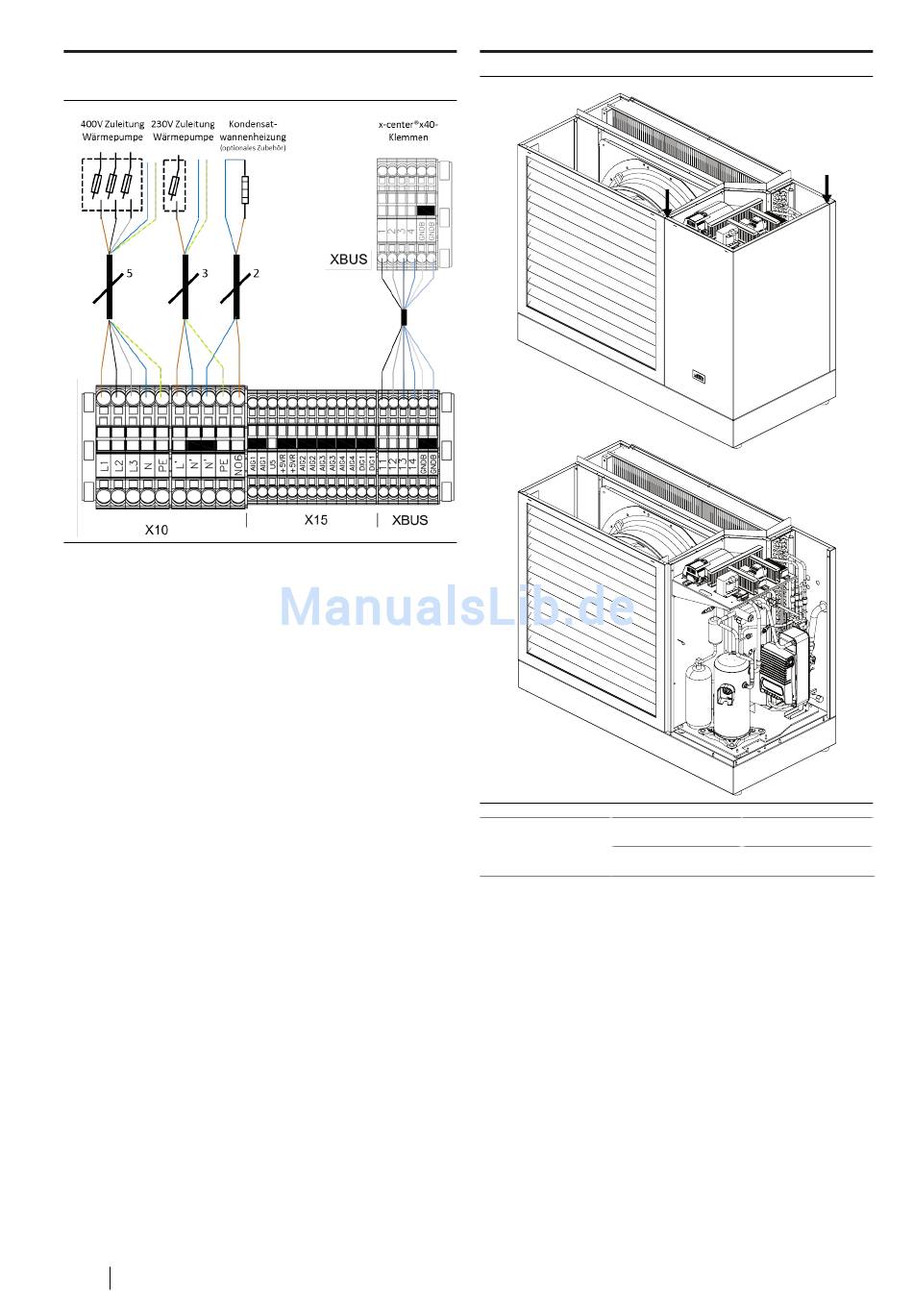

Abb. 18: Anschlussklemmen Netzversorgung und Kommunikati-
onsleitungen
Wird die Wärmepumpe mit einer Kondensatwanne betrieben, muss die
elektrische Versorgungsleitung des elektrischen Heizkabels der Konden-
satwanne direkt an den Kältekreismanager angeschlossen werden.
Hierfür muss das Kabel erst von der Kondensatwanne durch den Kälte-
kreisbereich der Wärmepumpe durchgeführt werden und am Kälte-
kreismanager J22 NO6 angeschlossen werden. Um das Kabel durch den
Kältekreisbereich durchführen zu können, muss die vordere Abdeckung
des Kältekreises demontiert werden.
18
Montage- und Betriebsanleitung x-change
Abb. 19: Elektrischer Anschluss Kondensatwanne
Versorgungsleitung
Kondensatheizung
Nach erfolgter Elektroinstallation sind die Kabelverschraubungen auf
der Rückseite wieder zu verschrauben und die vordere bzw. die obere
Abdeckung der Wärmepumpe wieder zu montieren.
®
dynamic (ac) AW E Wärmepumpe
1 X10 - N06
2 X10 - N'
