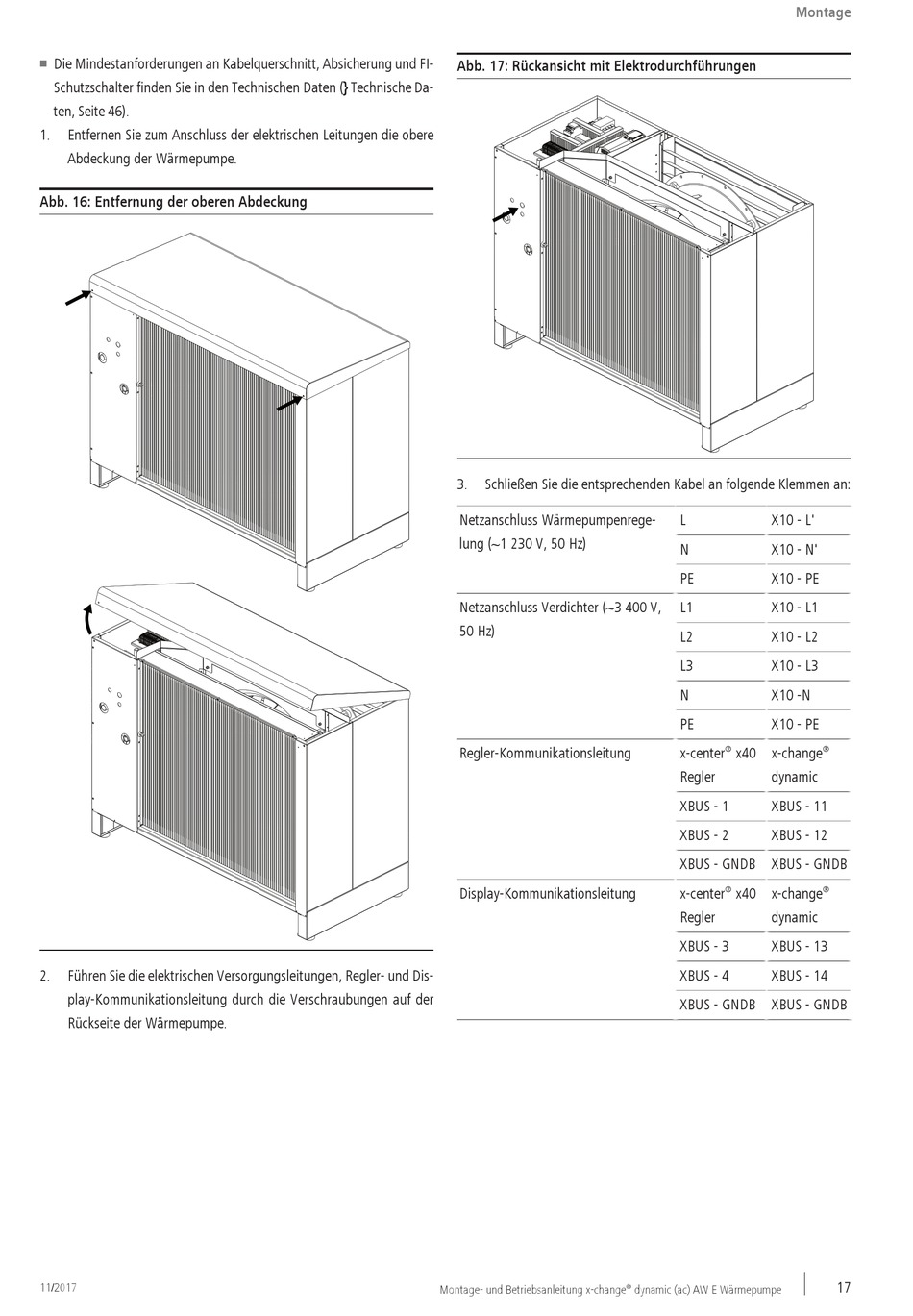

Kermi x-change dynamic 8 AW E Montage- Und Betriebsanleitung Seite 17

Die Mindestanforderungen an Kabelquerschnitt, Absicherung und FI-
n
Schutzschalter finden Sie in den Technischen Daten (} Technische Da-
ten, Seite 46).
1. Entfernen Sie zum Anschluss der elektrischen Leitungen die obere
Abdeckung der Wärmepumpe.
Abb. 16: Entfernung der oberen Abdeckung
2. Führen Sie die elektrischen Versorgungsleitungen, Regler- und Dis-
play-Kommunikationsleitung durch die Verschraubungen auf der
Rückseite der Wärmepumpe.
11/2017
Abb. 17: Rückansicht mit Elektrodurchführungen
3. Schließen Sie die entsprechenden Kabel an folgende Klemmen an:
Netzanschluss Wärmepumpenrege-
lung (~1 230 V, 50 Hz)
Netzanschluss Verdichter (~3 400 V,
50 Hz)
Regler-Kommunikationsleitung
Display-Kommunikationsleitung
Montage- und Betriebsanleitung x-change
Montage
L X10 - L'
N X10 - N'
PE X10 - PE
L1 X10 - L1
L2 X10 - L2
L3 X10 - L3
N X10 -N
PE X10 - PE
®
x-center x40 x-change
Regler dynamic
XBUS - 1 XBUS - 11
XBUS - 2 XBUS - 12
XBUS - GNDB XBUS - GNDB
®
x-center x40 x-change
Regler dynamic
XBUS - 3 XBUS - 13
XBUS - 4 XBUS - 14
XBUS - GNDB XBUS - GNDB
®
dynamic (ac) AW E Wärmepumpe
®
®
