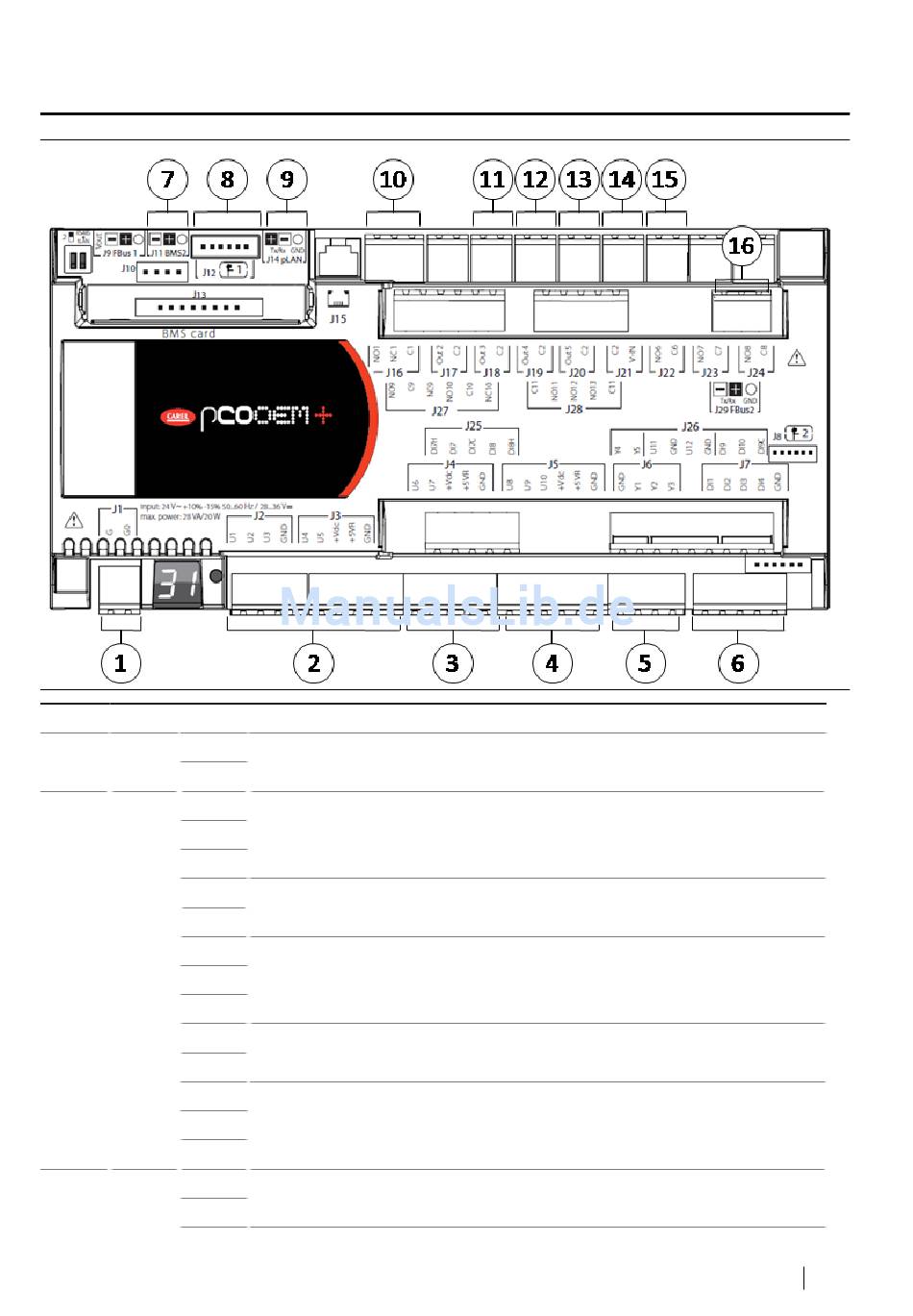

Folgende Abbildung zeigt die bereits vorverdrahtete Klemmenbelegung
des Kältekreismanagers in der Wärmepumpe:
Abb. 20: Klemmenbelegung Kältekreismanager
Pos
Anschlussort
1
J1
G
G0
2
J2/J3
U1
GND
+5VR
U2
GND
U3
GND
+5VR
U4
GND
U5
GND
+5VR
3
J4
U6
GND
11/2017
Beschreibung
Spannungsversorgung 24 VDC
Niederdrucktransmitter
Sauggastemperaturfühler (NTC)
Hochdrucktransmitter
Heißgastemperaturfühler (HT-NTC)
Strömungssensor
Öltemperaturfühler (HT-NTC)
Montage- und Betriebsanleitung x-change
Montage
®
dynamic (ac) AW E Wärmepumpe
19
