Gefahr
Zündgefahr durch brennbares Kältemittel in den Innenräumen!
Die Wärmepumpe muss so aufgestellt werden, dass im Falle einer
Leckage bzw. auslösen des Sicherheitsventils kein Kältemittel in Ge-
bäude bzw. geschlossene Räume durch z.B. Fenster, Türen, Licht-
schächte oder Lüftungsöffnungen dringen kann.
Die Entfernung der Wärmepumpe zum nächstgelegenen Lichtschacht
muss mindestens einen Meter (1000 mm) betragen.
Warnung
Rutschgefahr durch Eisbildung
Es ist darauf zu achten, dass es im vorderen Bereich der Wärmepumpe
durch die Ausströmung der abgekühlten Luft im Winter zur Eisbildung
am Boden kommen kann. Erhöhte Rutschgefahr in diesem Bereich.
6.1.1.2. Montage auf einem Fundament
Es wird ausdrücklich empfohlen, die Wärmepumpe auf ein im Voraus
errichtetes Fundament mit gesenkter Drainageschicht aufzustellen. Die
Drainageschicht leitet das Kondenswasser bzw. vom Verdampfer der
Wärmepumpe abgetaute Eiskrusten ab.
Die empfohlene Ausführung des Betonfundaments und der Drainage-
schicht zeigt folgende Abbildung. Mindestabstand zwischen der
Wärmepumpe und dem Gebäude von 300 mm!
09/2021
de

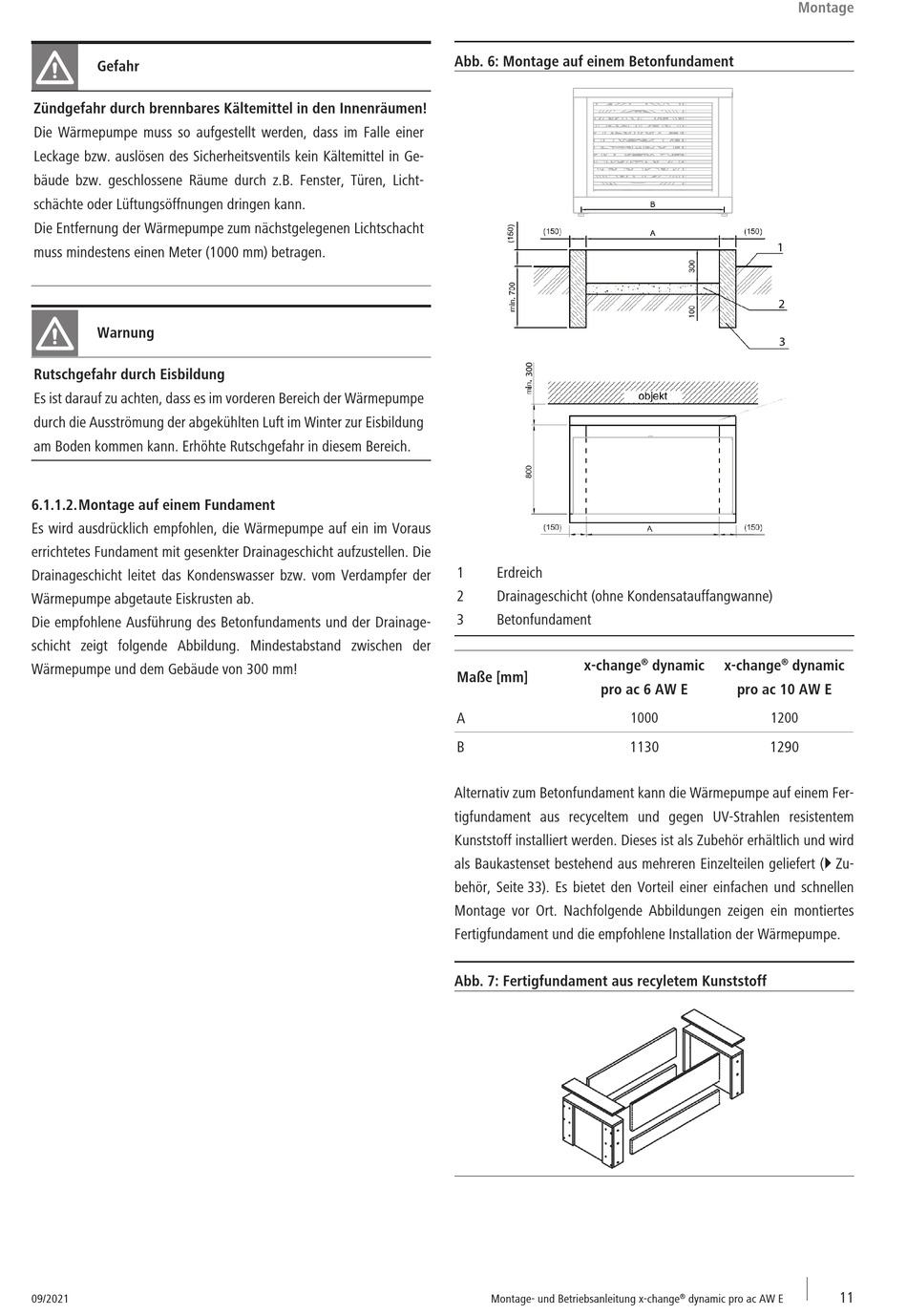

Abb. 6: Montage auf einem Betonfundament
1
Erdreich
2
Drainageschicht (ohne Kondensatauffangwanne)
3
Betonfundament
x-change
Maße [mm]
pro ac 6 AW E
A
B
Alternativ zum Betonfundament kann die Wärmepumpe auf einem Fer-
tigfundament aus recyceltem und gegen UV-Strahlen resistentem
Kunststoff installiert werden. Dieses ist als Zubehör erhältlich und wird
als Baukastenset bestehend aus mehreren Einzelteilen geliefert (} Zu-
behör, Seite 33). Es bietet den Vorteil einer einfachen und schnellen
Montage vor Ort. Nachfolgende Abbildungen zeigen ein montiertes
Fertigfundament und die empfohlene Installation der Wärmepumpe.
Abb. 7: Fertigfundament aus recyletem Kunststoff
Montage- und Betriebsanleitung x-change
Montage
1
2
3
dynamic
x-change
dynamic
®
®
pro ac 10 AW E
1000
1200
1130
1290
®
dynamic pro ac AW E
