5.13.3 X43: Signaleingänge 0 und 1

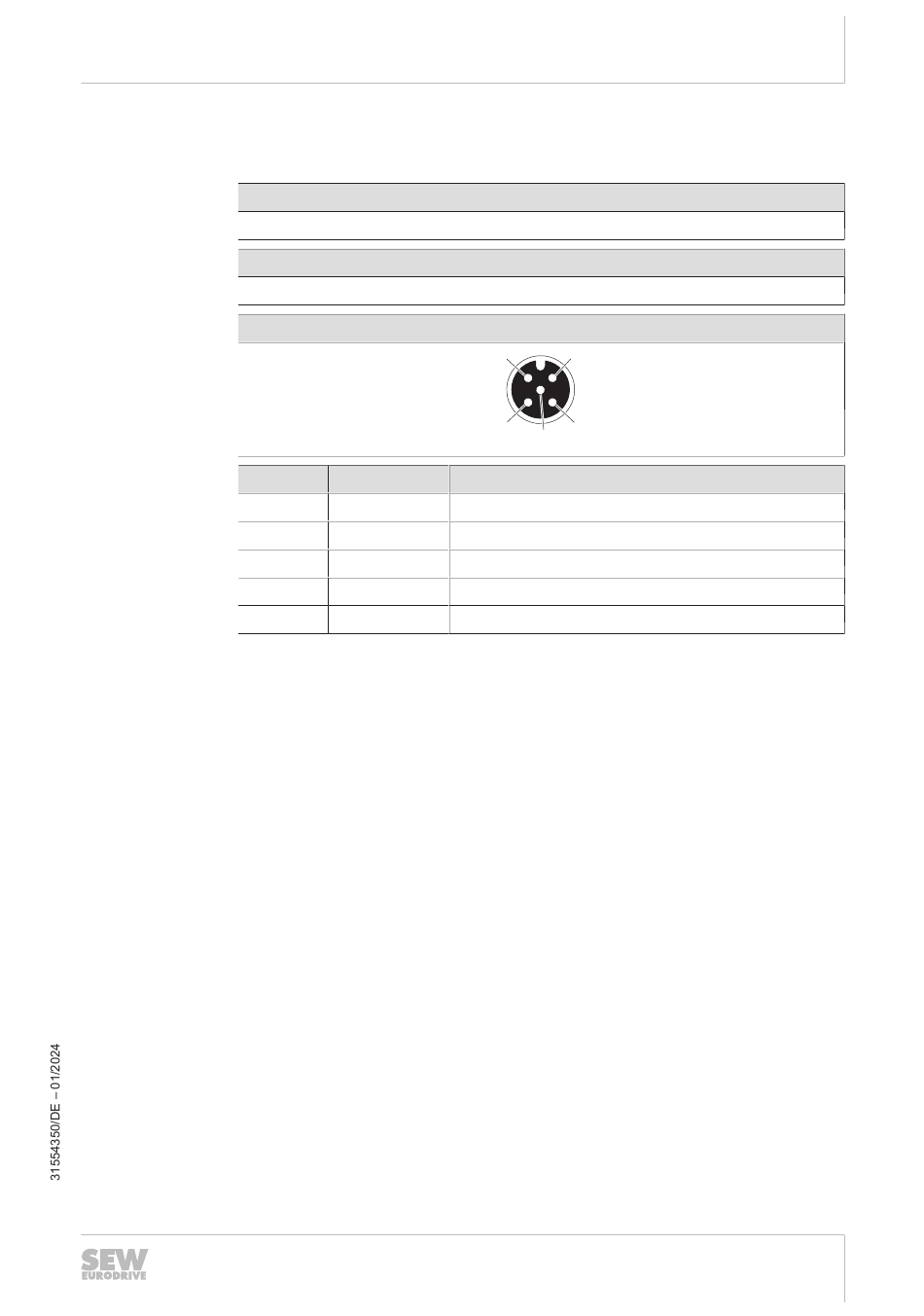

Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Binäreingang 0 und 1
Anschlussart
M12, 5-polig, female, A-codiert, gerader Abgang
Anschlussbild
Nr.
1
2
3
4
5
1
4
Name Funktion
+24 V DC-24-V-Ausgang
DI00 Binäreingang 0
0V24 0V24-Bezugspotenzial
DI01 Binäreingang 1
n. c. Nicht belegt
Elektrische Installation
Anschlüsse MOVIFIT® compact mit IO-Link
2
3
5
