Elektrische Installation
5
Niederspannungsnetze
5.2.2 Potenzialausgleich
5.3 Niederspannungsnetze
26
Betriebsanleitung – MOVIFIT
Sorgen Sie unabhängig vom Schutzleiteranschluss für einen niederohmigen,
HF‑tauglichen Potenzialausgleich (siehe EN 60204-1 oder DIN VDE 0100‑540):
• Stellen Sie eine flächige Verbindung zwi-
®
schen MOVIFIT compact und der Anlage
her.
• Setzen Sie dazu ein Erdungsband (HF‑Litze)
®
zwischen MOVIFIT
dungspunkt der Anlage ein.

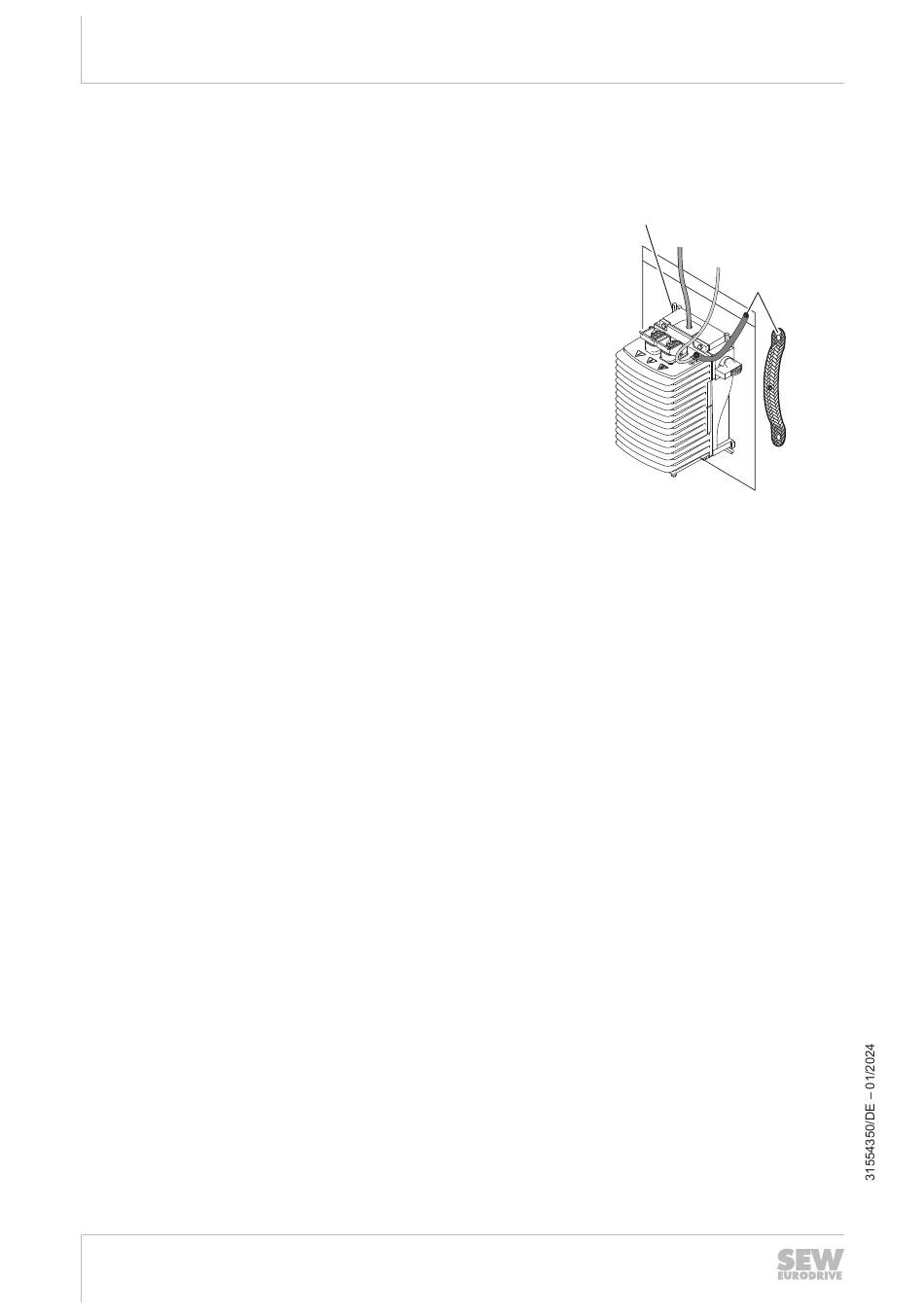

[1] Das Gehäuse der ABOX besteht aus Kunst-
stoff. Die mechanische Installation von
®
MOVIFIT compact stellt keine leitende
Verbindung zwischen ABOX und Montage-
platte dar.
[2] PE-Leiter in der Netzzuleitung
[3] 2. PE-Leiter über getrennte Klemmen
[4] EMV-gerechter Potenzialausgleich
z. B. über Erdungsband (HF-Litze)
Die Kontaktstellen müssen lackfrei ausge-
führt sein.
• Verwenden Sie den Leitungsschirm von Datenleitungen nicht für den Potenzial-
ausgleich.
Das Gerät ist für den Betrieb an folgenden Systemen geeignet und zulässig:
• TN- und TT-Systeme mit direkt geerdetem Sternpunkt
®
compact
compact und dem Er-
[1]
[2]
[3]
[4]
