Betrieb
7
Handbetrieb mit dem Bediengerät MBBG11A

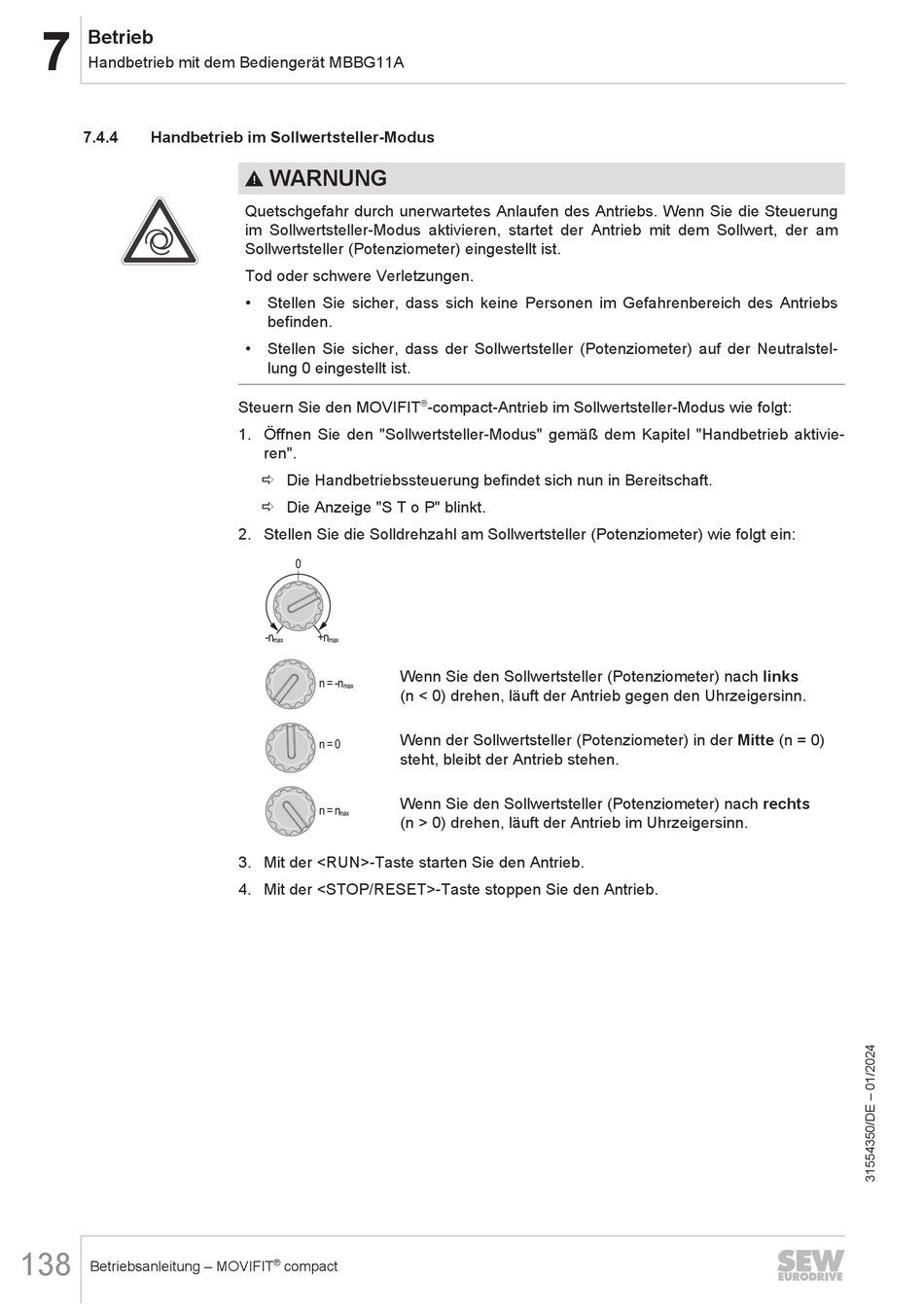

7.4.4 Handbetrieb im Sollwertsteller-Modus
138
Betriebsanleitung – MOVIFIT
WARNUNG
Quetschgefahr durch unerwartetes Anlaufen des Antriebs. Wenn Sie die Steuerung
im Sollwertsteller-Modus aktivieren, startet der Antrieb mit dem Sollwert, der am
Sollwertsteller (Potenziometer) eingestellt ist.
Tod oder schwere Verletzungen.
• Stellen Sie sicher, dass sich keine Personen im Gefahrenbereich des Antriebs
befinden.
• Stellen Sie sicher, dass der Sollwertsteller (Potenziometer) auf der Neutralstel-
lung 0 eingestellt ist.
Steuern Sie den MOVIFIT
1. Öffnen Sie den "Sollwertsteller-Modus" gemäß dem Kapitel "Handbetrieb aktivie-
ren".
ð Die Handbetriebssteuerung befindet sich nun in Bereitschaft.
ð Die Anzeige "S T o P" blinkt.
2. Stellen Sie die Solldrehzahl am Sollwertsteller (Potenziometer) wie folgt ein:
0
-n +n
max max
Wenn Sie den Sollwertsteller (Potenziometer) nach links
n = -n
max
(n < 0) drehen, läuft der Antrieb gegen den Uhrzeigersinn.
Wenn der Sollwertsteller (Potenziometer) in der Mitte (n = 0)
n = 0
steht, bleibt der Antrieb stehen.
Wenn Sie den Sollwertsteller (Potenziometer) nach rechts
n = n
max
(n > 0) drehen, läuft der Antrieb im Uhrzeigersinn.
3. Mit der <RUN>-Taste starten Sie den Antrieb.
4. Mit der <STOP/RESET>-Taste stoppen Sie den Antrieb.
®
compact
®
-compact-Antrieb im Sollwertsteller-Modus wie folgt:
