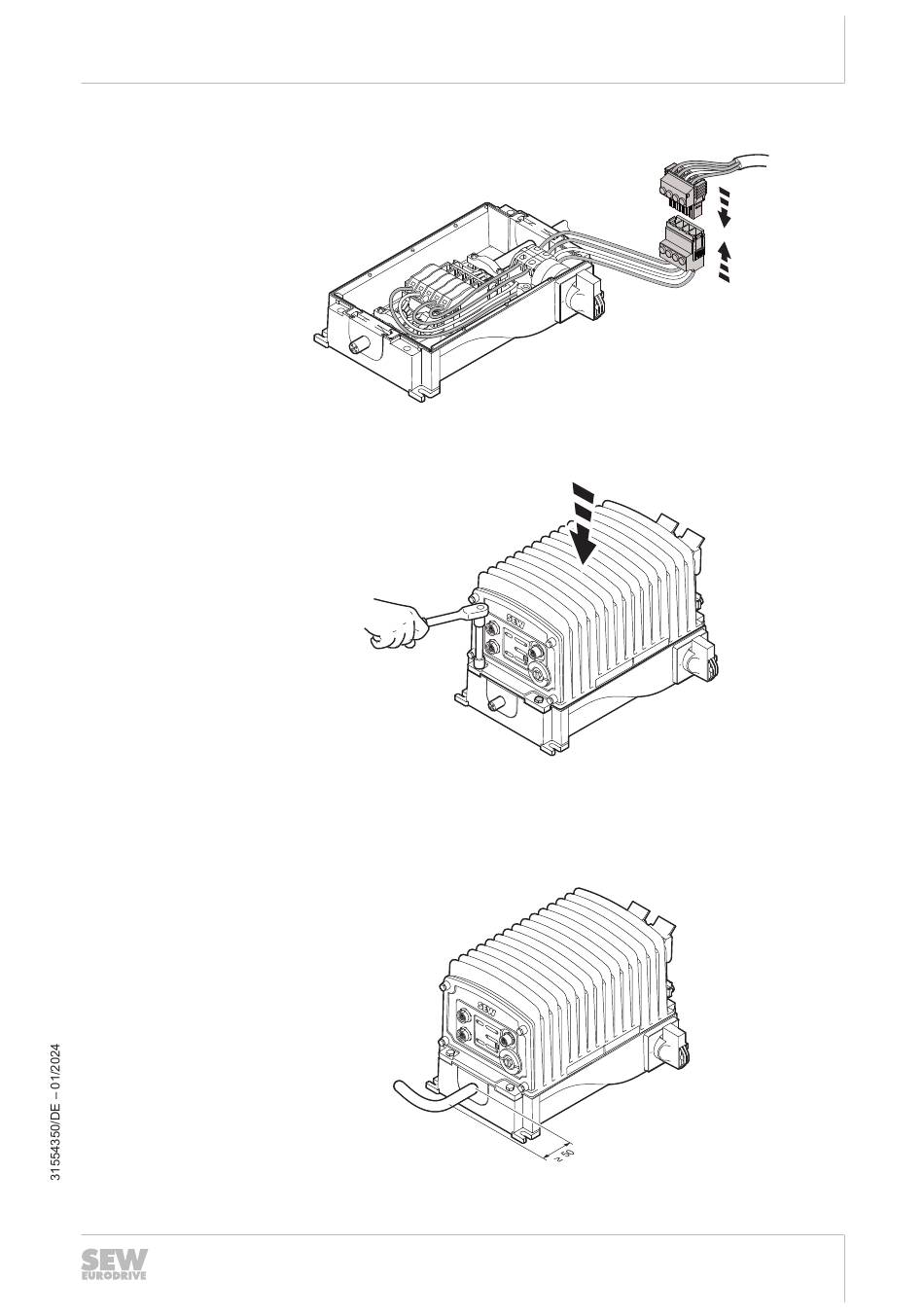

11. Stecken Sie den Netz-Steckverbinder der EBOX in die Buchse der ABOX.
12. Setzen Sie die EBOX auf die ABOX. Schrauben Sie die EBOX mit 4 Schrauben
fest (Anzugsdrehmoment: 2 Nm). Vermeiden Sie Quetschungen der Kabel.
13. ACHTUNG! Beschädigung des Geräts durch Eindringen von Feuchtigkeit oder
Staub durch Biegen des Netzkabels.
Biegen Sie das Netzkabel im Abstand von mindestens 50 mm zum Gerät nicht.
®
Das MOVIFIT -compact-Gerät erfüllt die Anforderungen der Schutzart IP54 nur,
wenn das Netzkabel bis zum Abstand von 50 mm zum Gerät nicht gebogen ist.
Elektrische Installation
Anschluss Energiebus (Netzkabel)
