Elektrische Installation
5

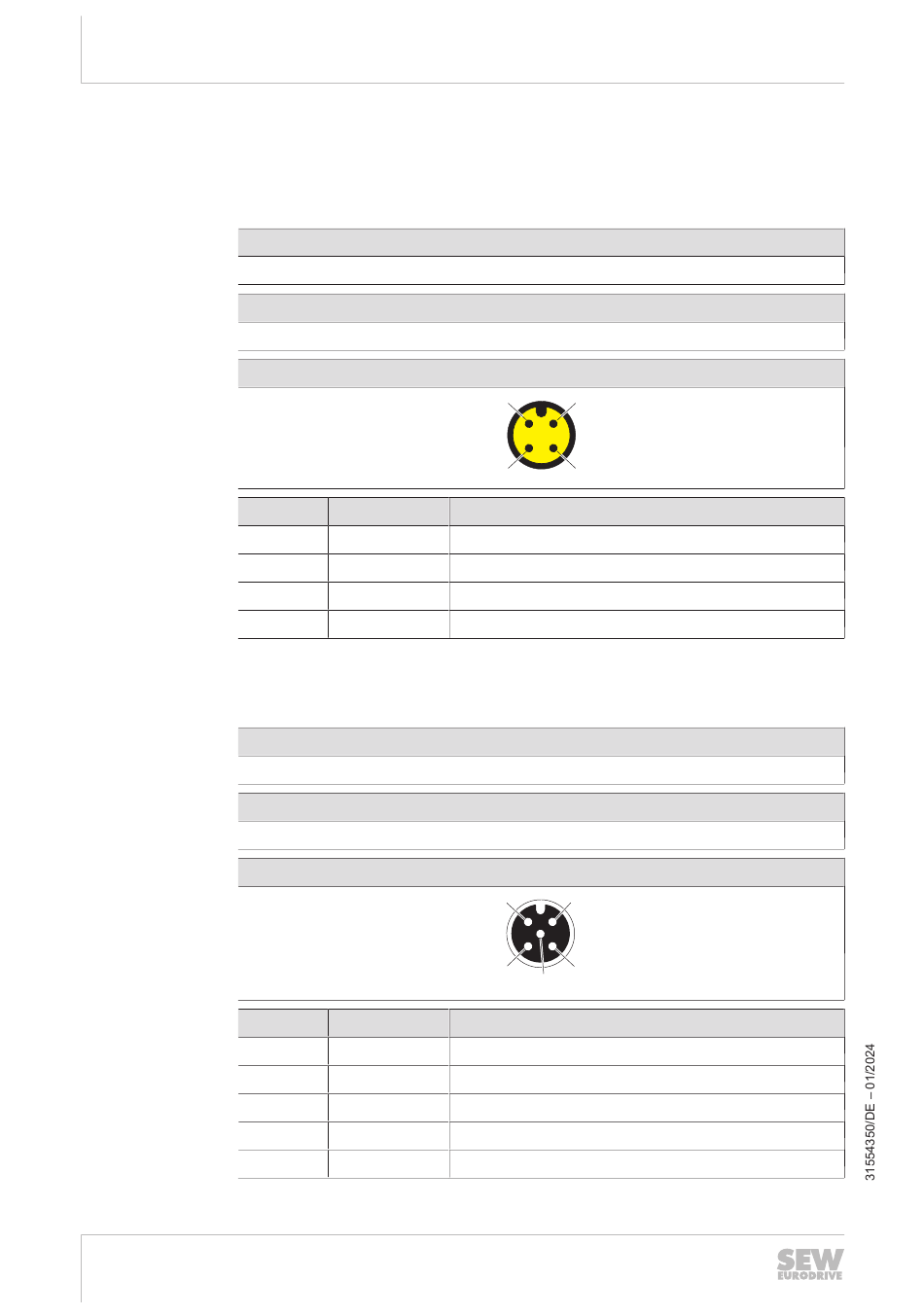

Anschlüsse MOVIFIT® compact mit AS-Interface
5.9 Anschlüsse MOVIFIT
5.9.1 X21: Anschluss AS-Interface
5.9.2 X22: Binäreingang Sensor 2
44
Betriebsanleitung – MOVIFIT
®
compact mit AS-Interface
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
AS-Interface – Eingang
Anschlussart
M12, 4-polig, male, A-codiert, gerader Abgang
Anschlussbild
Nr. Name
1 AS-Interface +
2 n. c.
3 AS-Interface −
4 n. c.
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Binäreingang Sensor 2
Anschlussart
M12, 5-polig, female, A-codiert, gerader Abgang
Anschlussbild
Nr. Name
1 +24 V
2 n. c.
3 0V24
4 DI02
5 n. c.
®
compact
2
1
3 4
Funktion
AS-Interface +
Nicht belegt
AS-Interface −
Nicht belegt
1 2
4
3
5
Funktion
DC-24-V-Ausgang (Sensorversorgung)
Nicht belegt
0V24-Bezugspotenzial
Binäreingang Sensor 2
Nicht belegt
Interface AS- MOVIFIT® c ompact mit Anschlüsse
