VOCODER VC16

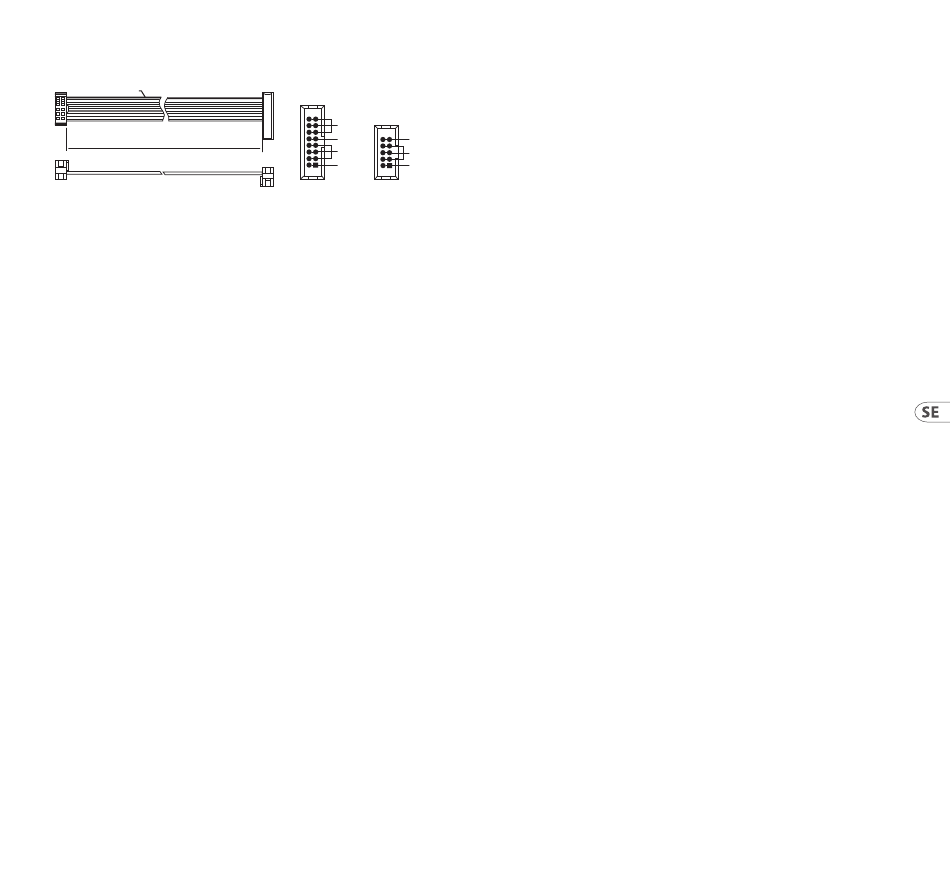

Strömanslutning
P1
Red Stripe
2
1
10
9
200 mm ± 10
Connect end P1 to the module socket
Connect end P2 to the power supply
Modulen levereras med den strömkabel som krävs för att
ansluta till ett vanligt Eurorack-nätaggregat. Följ dessa
steg för att ansluta ström till modulen. Det är lättare att
göra dessa anslutningar innan modulen har monterats i
ett rackfodral.
1.
Stäng av strömmen eller rackhöljet och koppla
bort strömkabeln.
2.
Sätt i den 16-poliga kontakten på strömkabeln i uttaget
på nätaggregatet eller rackfodralet. Kontaktdonet har
en flik som kommer i linje med springan i uttaget så att
den inte kan sättas in felaktigt. Om strömförsörjningen
inte har ett nyckeluttag, se till att orientera stift 1
(-12 V) med den röda remsan på kabeln.
3.
Sätt i 10-polig kontakt i uttaget på baksidan av
modulen. Kontaktdonet har en flik som kommer i linje
med uttaget för korrekt orientering.
4.
När båda ändarna av strömkabeln har anslutits
ordentligt kan du montera modulen i ett fodral och slå
på strömförsörjningen.
P2
1
2
HOT USED
15
16
+ 12V
+ 12V
GROUND
GROUND
- 12V
- 12V
Installation
De nödvändiga skruvarna ingår i modulen för montering i ett
Eurorack-fodral. Anslut strömkabeln före montering.
Beroende på stativhöljet kan det finnas en serie fasta hål
som är åtskilda 2 hk längs höljets längd eller ett spår som
gör att enskilda gängade plattor kan glida längs höljets
längd. De fritt rörliga gängade plattorna möjliggör exakt
positionering av modulen, men varje platta bör placeras i
ungefärlig relation till monteringshålen i din modul innan
skruvarna fästs.
Håll modulen mot Eurorack-skenorna så att var och en av
monteringshålen ligger i linje med en gängad skena eller
gängad platta. Fäst skruvarna delvis för att börja, vilket gör
det möjligt att justera små positioner medan du justerar
dem alla. När den slutliga positionen har fastställts drar du
åt skruvarna.
95
Quick Start Guide
