Conexão de Força

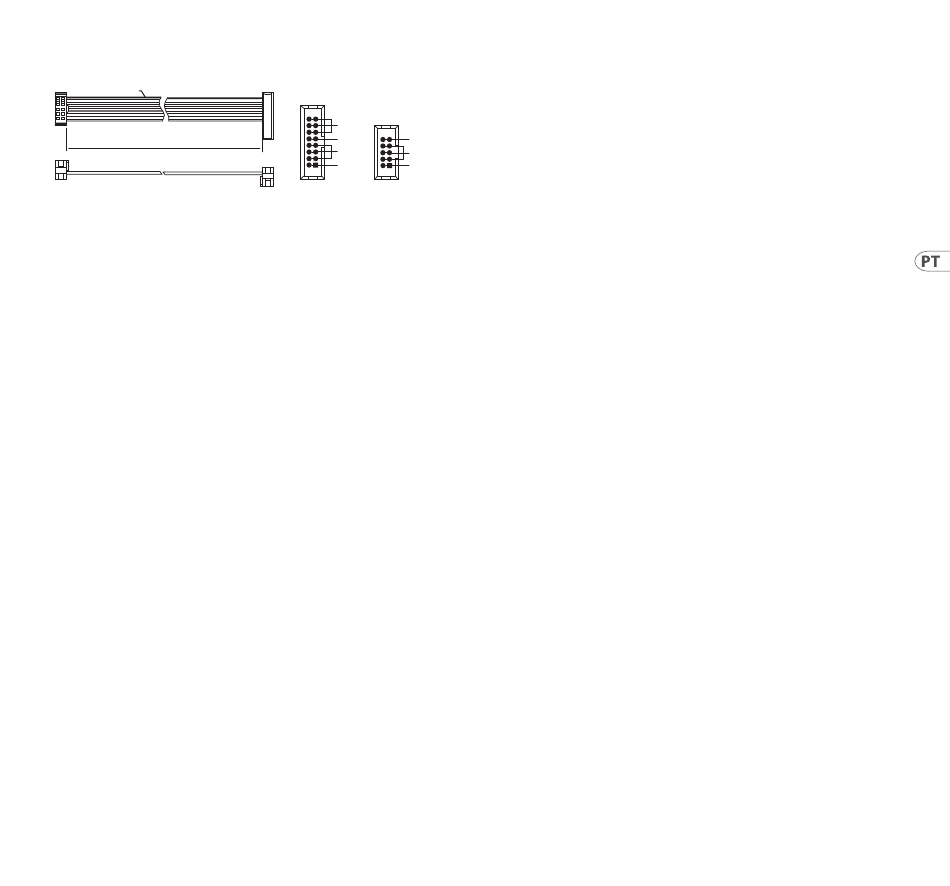

P1
Red Stripe
2 1
10 9
200 mm ± 10
Connect end P1 to the module socket
Connect end P2 to the power supply
O módulo vem com o cabo de alimentação necessário para
conectar a um sistema de fonte de alimentação Eurorack
padrão. Siga estas etapas para conectar a alimentação ao
módulo. É mais fácil fazer essas conexões antes que o módulo
seja montado em um gabinete de rack.
1. Desligue a fonte de alimentação ou o gabinete do rack e
desconecte o cabo de alimentação.
2. Insira o conector de 16 pinos do cabo de alimentação
no soquete da fonte de alimentação ou no gabinete do
rack. O conector possui uma aba que se alinhará com
a lacuna no soquete, portanto, não pode ser inserido
incorretamente. Se a fonte de alimentação não tiver um
soquete chaveado, certifique-se de orientar o pino 1
(-12 V) com a faixa vermelha no cabo.
3. Insira o conector de 10 pinos no soquete na parte
traseira do módulo. O conector possui uma guia que se
alinha ao soquete para orientação correta.
4. Depois que ambas as extremidades do cabo de
alimentação forem conectadas com segurança, você
pode montar o módulo em uma caixa e ligar a fonte
de alimentação.
P2
1 2
HOT USED
15 16
+ 12V + 12V
GROUND GROUND
- 12V - 12V
Instalação
s parafusos necessários estão incluídos com o módulo para
montagem em uma caixa Eurorack. Conecte o cabo de
alimentação antes da montagem.
Dependendo da caixa do rack, pode haver uma série de
orifícios fixos espaçados de 2 HP ao longo do comprimento
da caixa, ou um trilho que permite que placas roscadas
individuais deslizem ao longo do comprimento da caixa.
As placas roscadas de movimento livre permitem o
posicionamento preciso do módulo, mas cada placa deve
ser posicionada em relação aproximada aos orifícios de
montagem em seu módulo antes de prender os parafusos.
Segure o módulo contra os trilhos Eurorack de forma que
cada um dos orifícios de montagem fiquem alinhados
com um trilho ou placa rosqueada. Prenda os parafusos
parcialmente para começar, o que permitirá pequenos ajustes
no posicionamento enquanto você os alinha. Depois de
estabelecida a posição final, aperte os parafusos.
