Conexión Eléctrica

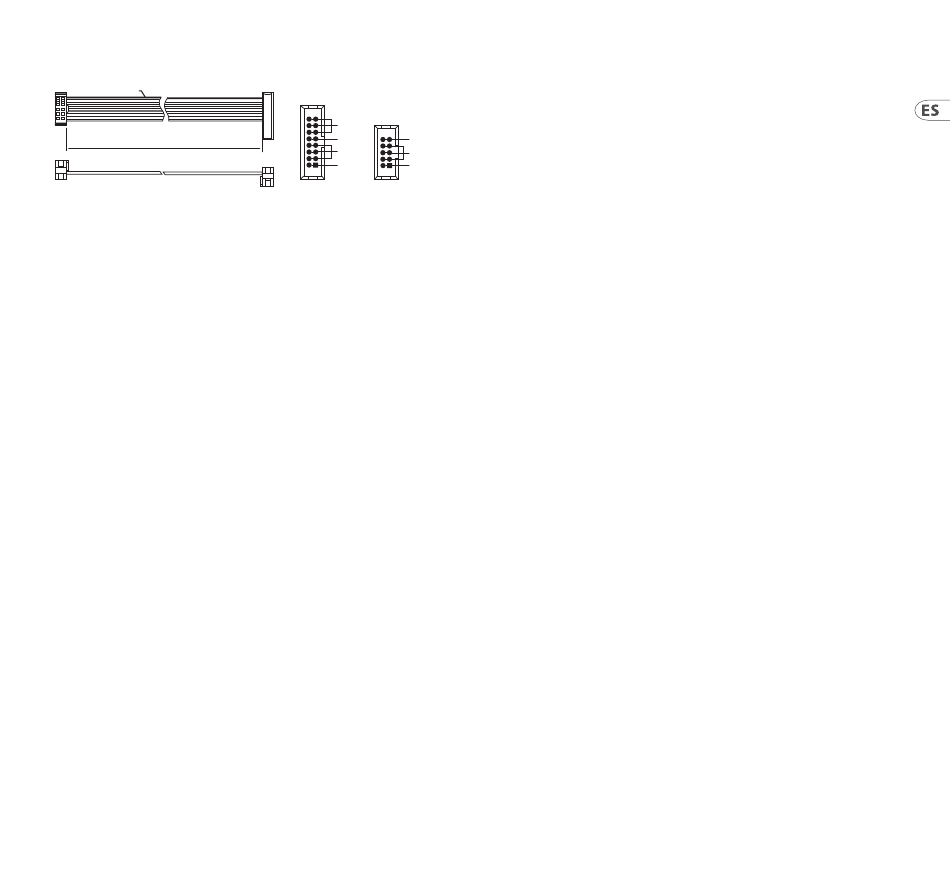

P1
Red Stripe
2 1
10 9
200 mm ± 10
Connect end P1 to the module socket
Connect end P2 to the power supply
El módulo viene con el cable de alimentación necesario para
conectarse a un sistema de suministro de energía Eurorack
estándar. Siga estos pasos para conectar la alimentación al
módulo. Es más fácil realizar estas conexiones antes de que el
módulo se haya montado en una caja de rack.
1. Apague la fuente de alimentación o la caja del bastidor y
desconecte el cable de alimentación.
2. Inserte el conector de 16 clavijas del cable de
alimentación en la toma de la fuente de alimentación
o en la caja del bastidor. El conector tiene una pestaña
que se alineará con el espacio en el zócalo, por lo que
no se puede insertar incorrectamente. Si la fuente de
alimentación no tiene un enchufe con llave, asegúrese
de orientar el pin 1 (-12 V) con la raya roja en el cable.
3. Inserte el conector de 10 pines en el zócalo en la parte
posterior del módulo. El conector tiene una pestaña que
se alineará con el enchufe para una orientación correcta.
4. Una vez que ambos extremos del cable de alimentación
se hayan conectado de forma segura, puede
montar el módulo en una caja y encender la fuente
de alimentación.
P2
1 2
HOT USED
15 16
+ 12V + 12V
GROUND GROUND
- 12V - 12V
Instalación
Los tornillos necesarios se incluyen con el módulo para
su montaje en una caja Eurorack. Conecte el cable de
alimentación antes del montaje.
Dependiendo de la caja del bastidor, puede haber una serie de
orificios fijos separados 2 HP a lo largo de la caja, o una pista
que permita que las placas roscadas individuales se deslicen
a lo largo de la caja. Las placas roscadas de movimiento
libre permiten un posicionamiento preciso del módulo,
pero cada placa debe colocarse en una relación aproximada
con los orificios de montaje en su módulo antes de colocar
los tornillos.
Sostenga el módulo contra los rieles Eurorack de modo que
cada uno de los orificios de montaje esté alineado con un
riel o placa roscada. Coloque los tornillos parcialmente para
comenzar, lo que permitirá pequeños ajustes en la posición
mientras los alinea todos. Una vez establecida la posición
final, apriete los tornillos.
