104 VOCODER VC16

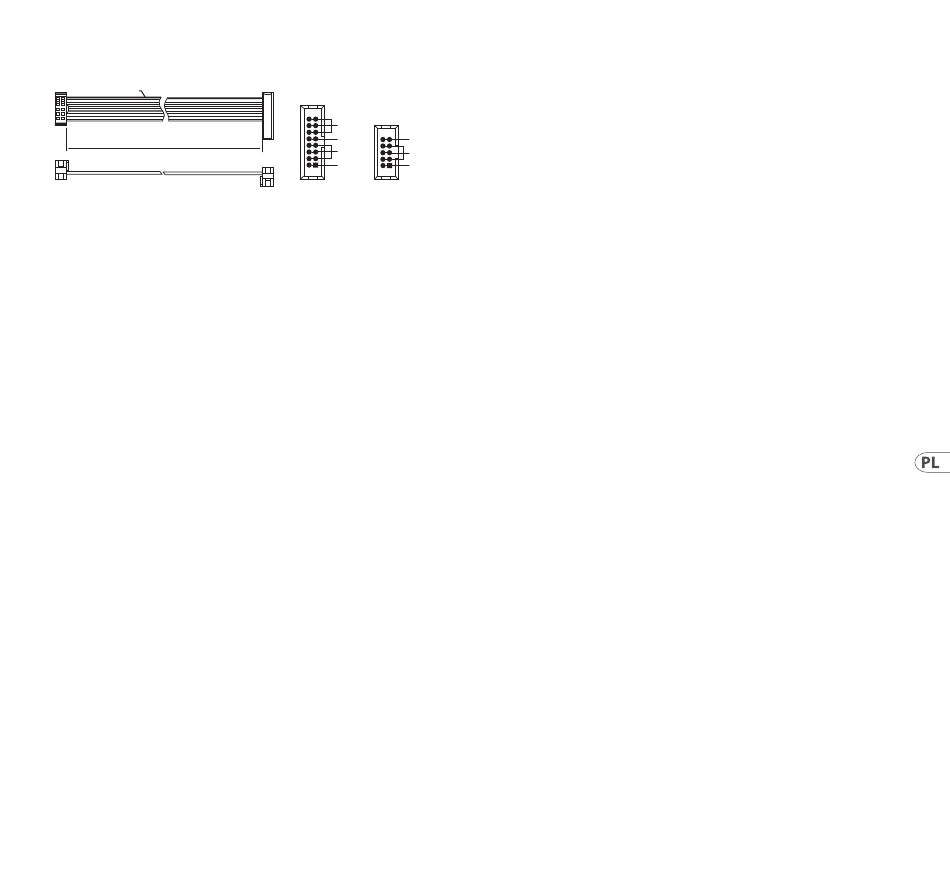

Podłączenie Zasilania
P1
Red Stripe
2
1
10
9
200 mm ± 10
Connect end P1 to the module socket
Connect end P2 to the power supply
Do modułu dołączony jest wymagany kabel zasilający do
podłączenia do standardowego systemu zasilania Eurorack.
Wykonaj poniższe czynności, aby podłączyć zasilanie
do modułu. Łatwiej jest wykonać te połączenia przed
zamontowaniem modułu w obudowie rack.
1.
Wyłącz zasilacz lub obudowę szafy i odłącz
kabel zasilający.
2.
Włóż 16-stykowe złącze przewodu zasilającego do
gniazda w zasilaczu lub w szafie typu rack. Złącze
ma wypustkę, która będzie wyrównana ze szczeliną
w gnieździe, więc nie można jej nieprawidłowo
włożyć. Jeśli zasilacz nie ma gniazda z kluczem, należy
zorientować styk 1 (-12 V) z czerwonym paskiem
na kablu.
3.
Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze
ma wypustkę, która będzie wyrównana z gniazdem,
aby zapewnić prawidłową orientację.
4.
Po solidnym zamocowaniu obu końców kabla
zasilającego można zamontować moduł w obudowie i
włączyć zasilacz.
P2
1
2
HOT USED
15
16
+ 12V
+ 12V
GROUND
GROUND
- 12V
- 12V
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w
skrzynce Eurorack. Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg
stałych otworów rozmieszczonych w odstępach 2 HP na
całej długości obudowy lub prowadnica, która umożliwia
przesuwanie pojedynczych gwintowanych płyt wzdłuż całej
obudowy. Swobodnie poruszające się gwintowane płytki
umożliwiają precyzyjne ustawienie modułu, ale każda
płyta powinna być ustawiona w przybliżeniu w stosunku do
otworów montażowych w module przed przykręceniem śrub.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z
otworów montażowych był wyrównany z szyną gwintowaną
lub płytą gwintowaną. Wkręć śruby częściowo, aby
rozpocząć, co pozwoli na drobne korekty położenia, gdy
wszystkie zostaną wyrównane. Po ustaleniu ostatecznego
położenia dokręcić śruby.
105
