VOCODER VC16
SHAPE CV IN – utilizza questa presa jack TS da 3,5 mm
5.
per inserire una tensione di controllo sulla forma del
portante 1 da una fonte esterna. La gamma è da –5 V
a +5 V.
6. FORMANT – utilizza questa manopola per impostare il
formante (picco spettrale) del VC16.
7. ENV SENSE – utilizza questa manopola per impostare la
sensibilità dell'involucro dei portanti.
RESO – utilizza questa manopola per impostare
8.
la risonanza del filtro del VC16. Questo enfatizza le
frequenze attorno alla frequenza di taglio impostata
dal controllo 9.
9. FREQ – utilizzare questo controllo per sintonizzare il
VC16 quando si utilizza un ingresso CV.
10. MODULATOR – utilizza questa manopola per impostare
il livello della fonte modulatrice, ingresso dalla presa 18.
11. CARRIER – utilizza questa manopola per impostare il
livello del portante, selezionato internamente usando i
pulsanti 1 e 2, o inserito dalla presa 16.
12. FM – utilizza questo attenuatore per regolare il
livello (CW) o il livello invertito (CCW) di una fonte di
modulazione di frequenza inserita nella presa 13. Al
centro non c'è FM.
13. FM IN – utilizza questa presa jack TS da 3,5 mm per
inserire una tensione di controllo su FM da una fonte
esterna. La gamma è da -8 V a +8 V.
14. GATE IN – utilizza questa presa jack TS da 3,5 mm per
attivare il generatore di inviluppo del VC16 da una fonte
esterna v-trig. Nota che il gate in è disattivato quando
viene utilizzato un portante esterno
15. CV IN – utilizza questa presa jack TS da 3,5 mm per
controllare la frequenza del portante interno da una
fonte CV esterna. La gamma è da -3 V a +7 V. Nota
che il CV in è disattivato quando viene utilizzato un
portante esterno.
16. CARRIER IN – utilizza questa presa jack TS da 3,5 mm
per sostituire il portante interno con uno da una fonte
esterna.
17. MIDI IN – utilizza questa presa DIN a 5 pin per
controllare la frequenza del portante interno e il gating
dell'involucro da una fonte MIDI esterna. Nota che MIDI
in è disattivato quando viene utilizzato un portante
esterno.
18. MOD IN – utilizza questa presa combinata XLR a 3
pin / jack TS da 6,35 mm (1,4") per inserire una fonte
di modulazione sbilanciata, che può essere a livello di
microfono o di linea (vedi PCB SWITCH sotto).
19. AUD OUT – utilizza questa presa jack TS da 3,5 mm per
emettere l'audio del VC16 a livello Eurorack.
20. USB – utilizza questa presa USB tipo C per controllare
la frequenza del portante interno e il gating tramite
USB MIDI; e per regolare le impostazioni e aggiornare il
firmware tramite l'app SynthTribe.

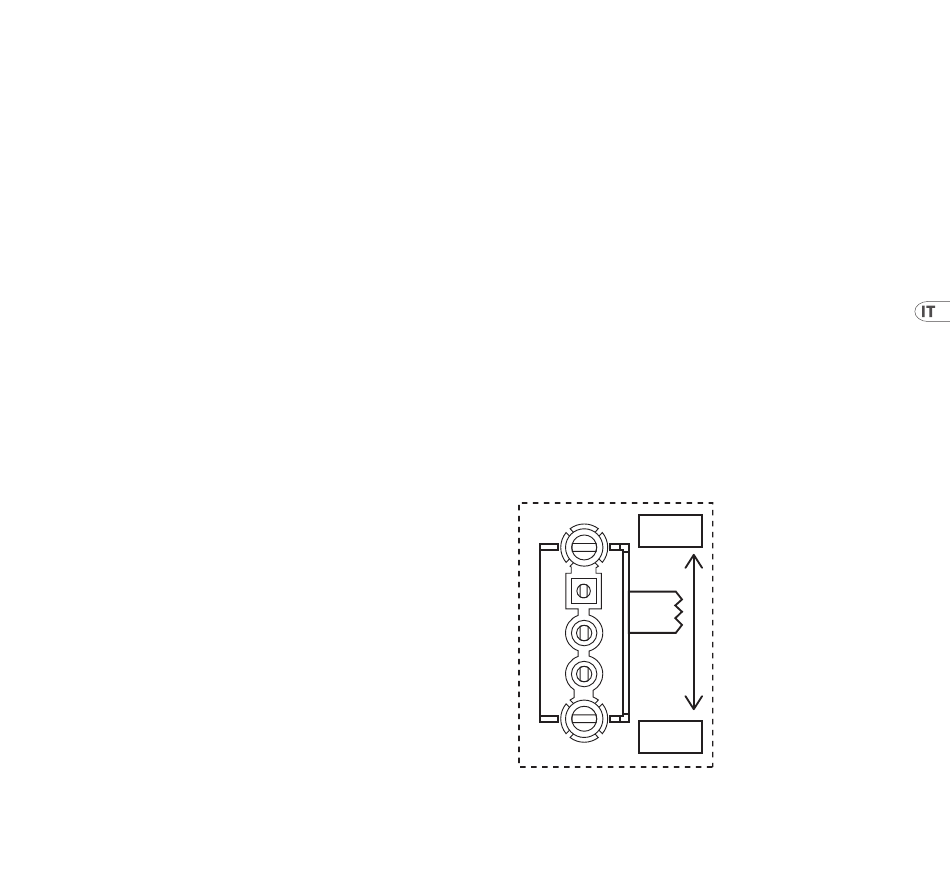

PCB SWITCH
MIC
LINE
Dietro il pannello frontale, a sinistra del PCB, visto dall'alto,
c'è uno switch per selezionare se la fonte di modulazione
alla presa 18 è a livello di microfono o di linea. Usa un piccolo
