VOCODER VC16

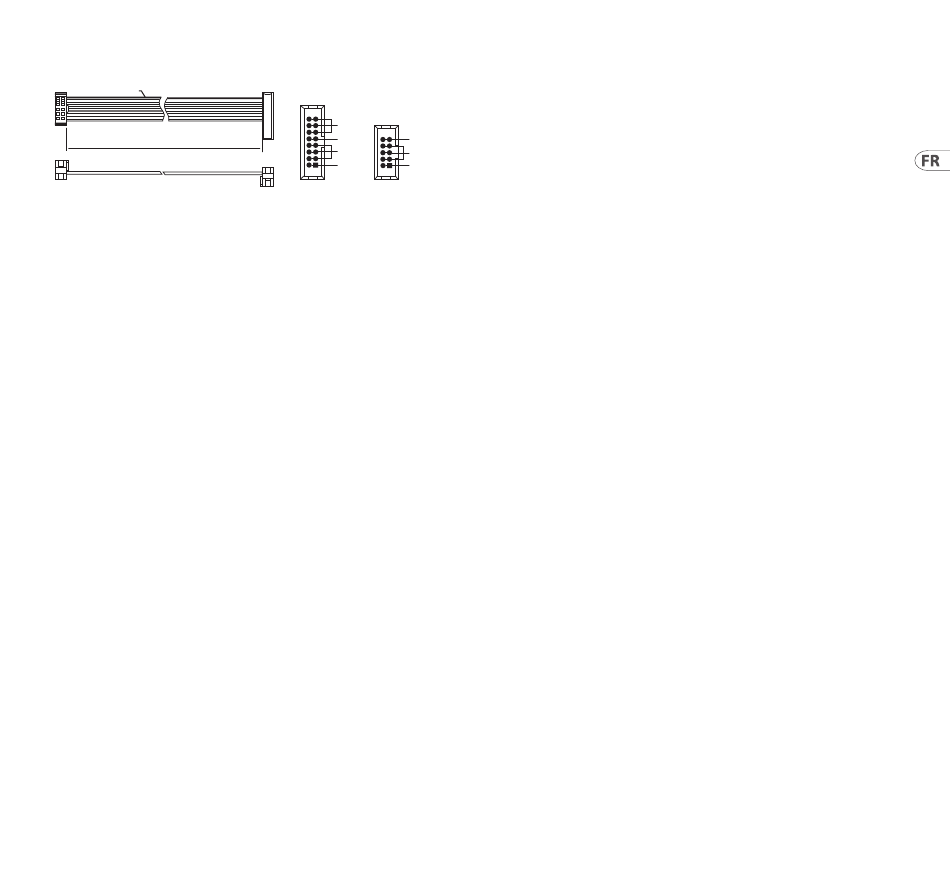

Connexion Électrique
P1
Red Stripe
2
1
10
9
200 mm ± 10
Connect end P1 to the module socket
Connect end P2 to the power supply
Le module est livré avec le câble d'alimentation requis pour
la connexion à un système d'alimentation standard Eurorack.
Suivez ces étapes pour connecter l'alimentation au module. Il
est plus facile d'effectuer ces connexions avant que le module
n'ait été monté dans un boîtier de rack.
1.
Mettez le bloc d'alimentation ou le boîtier de rack hors
tension et débranchez le câble d'alimentation.
2.
Insérez le connecteur à 16 broches du câble
d'alimentation dans la prise du bloc d'alimentation ou
du boîtier du rack. Le connecteur a une languette qui
s'alignera avec l'espace dans la prise, de sorte qu'il ne
peut pas être inséré de manière incorrecte. Si le bloc
d'alimentation n'a pas de prise à clé, veillez à orienter la
broche 1 (-12 V) avec la bande rouge sur le câble.
3.
Insérez le connecteur à 10 broches dans la prise à
l'arrière du module. Le connecteur a une languette qui
s'alignera avec la prise pour une orientation correcte.
4.
Une fois que les deux extrémités du câble
d'alimentation ont été solidement fixées, vous
pouvez monter le module dans un boîtier et
allumer l'alimentation.
P2
1
2
HOT USED
15
16
+ 12V
+ 12V
GROUND
GROUND
- 12V
- 12V
Installation
Les vis nécessaires sont incluses avec le module pour le
montage dans un boîtier Eurorack. Connectez le câble
d'alimentation avant le montage.
Selon le cas de rack, il peut y avoir une série de trous fixes
espacés de 2 HP sur la longueur du cas, ou une piste qui
permet aux plaques filetées individuelles de glisser le long
de la longueur du cas. Les plaques filetées à déplacement
libre permettent un positionnement précis du module, mais
chaque plaque doit être positionnée approximativement
par rapport aux trous de montage de votre module avant de
fixer les vis.
Maintenez le module contre les rails Eurorack de sorte
que chacun des trous de montage soit aligné avec un rail
fileté ou une plaque filetée. Fixez les vis partiellement pour
commencer, ce qui permettra de petits ajustements au
positionnement pendant que vous les alignerez tous. Une fois
la position finale établie, serrez les vis vers le bas.
45
