Behringer VOCODER VC16 Schnellstartanleitung Seite 34

66
VOCODER VC16

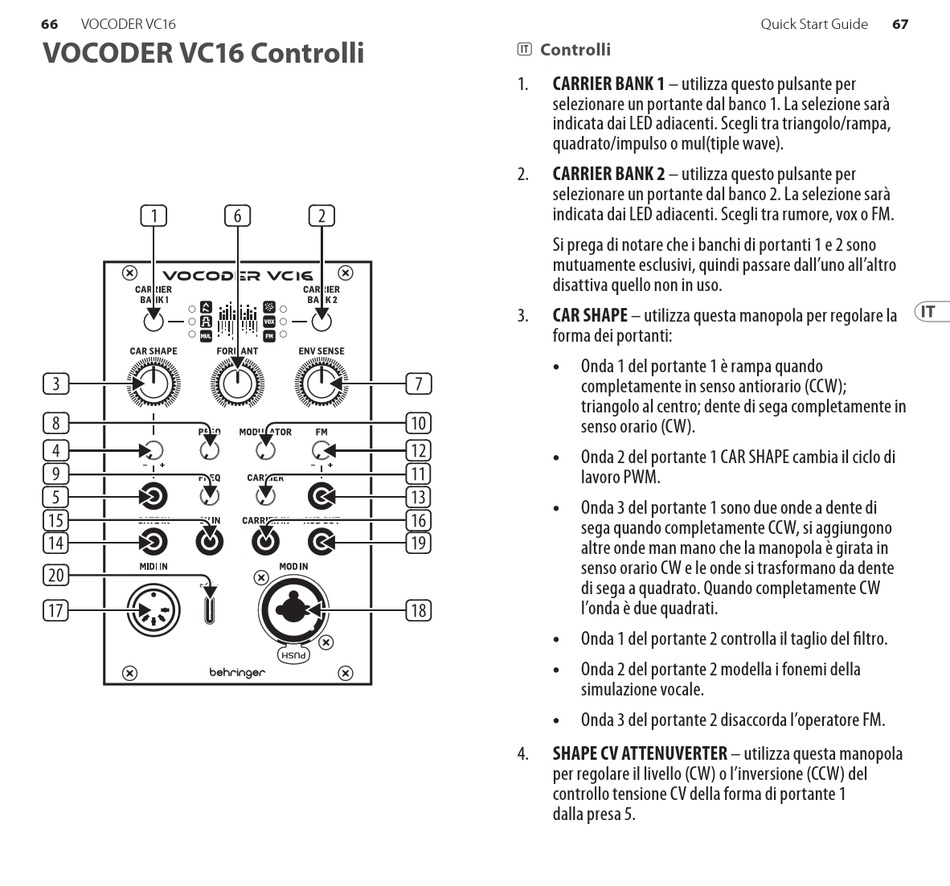

VOCODER VC16 Controlli
(1)
(3)
(8)
(4)
(9)
(5)
(15)
(14)
(20)
(17)
(6) (2)
(IT) Controlli
1. CARRIER BANK 1 – utilizza questo pulsante per
selezionare un portante dal banco 1. La selezione sarà
indicata dai LED adiacenti. Scegli tra triangolo/rampa,
quadrato/impulso o mul(tiple wave).
CARRIER BANK 2 – utilizza questo pulsante per
2.
selezionare un portante dal banco 2. La selezione sarà
indicata dai LED adiacenti. Scegli tra rumore, vox o FM.
Si prega di notare che i banchi di portanti 1 e 2 sono
mutuamente esclusivi, quindi passare dall'uno all'altro
disattiva quello non in uso.
3. CAR SHAPE – utilizza questa manopola per regolare la
forma dei portanti:
•
Onda 1 del portante 1 è rampa quando
(7)
completamente in senso antiorario (CCW);
triangolo al centro; dente di sega completamente in
(10)
senso orario (CW).
(12)
•
Onda 2 del portante 1 CAR SHAPE cambia il ciclo di
(11)
lavoro PWM.
(13)
•
Onda 3 del portante 1 sono due onde a dente di
(16)
sega quando completamente CCW, si aggiungono
(19)
altre onde man mano che la manopola è girata in
senso orario CW e le onde si trasformano da dente
di sega a quadrato. Quando completamente CW
l'onda è due quadrati.
(18)
•
Onda 1 del portante 2 controlla il taglio del filtro.
•
Onda 2 del portante 2 modella i fonemi della
simulazione vocale.
•
Onda 3 del portante 2 disaccorda l'operatore FM.
4. SHAPE CV ATTENUVERTER – utilizza questa manopola
per regolare il livello (CW) o l'inversione (CCW) del
controllo tensione CV della forma di portante 1
dalla presa 5.
67
Quick Start Guide
