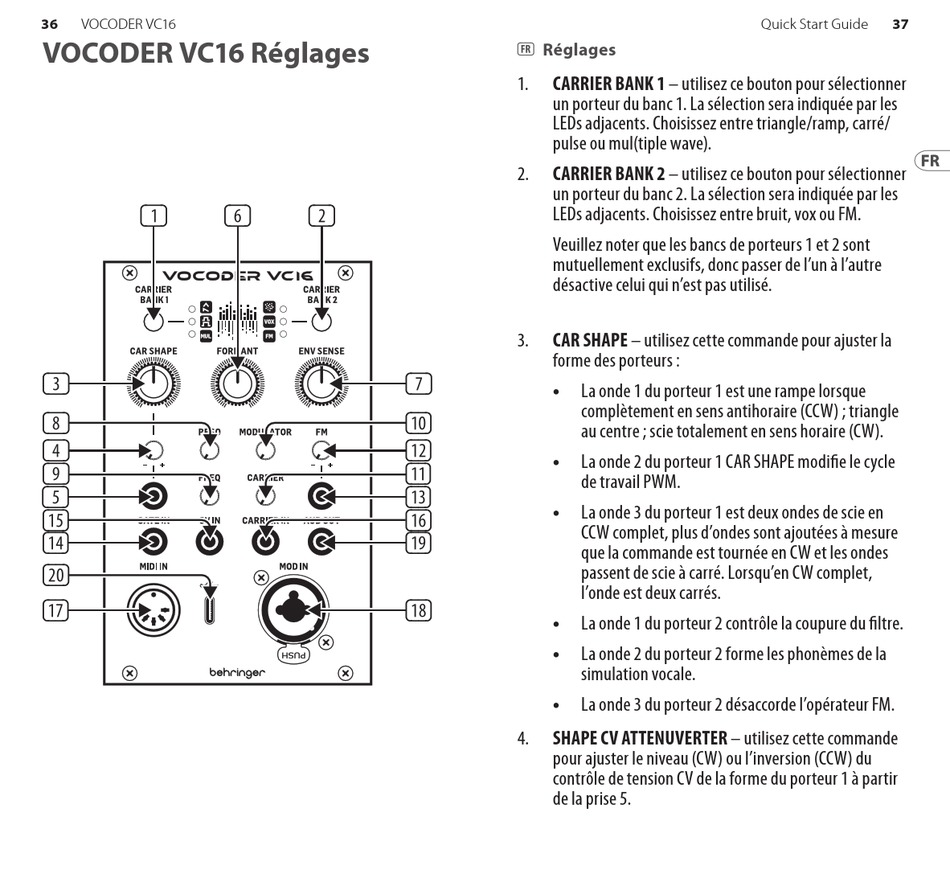

VOCODER VC16
VOCODER VC16 Réglages
(1)
(3)
(8)
(4)
(9)
(5)
(15)
(14)
(20)
(17)
(6)
(2)
(FR) Réglages
1.
CARRIER BANK 1 – utilisez ce bouton pour sélectionner
un porteur du banc 1. La sélection sera indiquée par les
LEDs adjacents. Choisissez entre triangle/ramp, carré/
pulse ou mul(tiple wave).
CARRIER BANK 2 – utilisez ce bouton pour sélectionner
2.
un porteur du banc 2. La sélection sera indiquée par les
LEDs adjacents. Choisissez entre bruit, vox ou FM.
Veuillez noter que les bancs de porteurs 1 et 2 sont
mutuellement exclusifs, donc passer de l'un à l'autre
désactive celui qui n'est pas utilisé.
CAR SHAPE – utilisez cette commande pour ajuster la
3.
forme des porteurs :
(7)
•
La onde 1 du porteur 1 est une rampe lorsque
complètement en sens antihoraire (CCW) ; triangle
(10)
au centre ; scie totalement en sens horaire (CW).
(12)
•
La onde 2 du porteur 1 CAR SHAPE modifie le cycle
(11)
de travail PWM.
(13)
•
La onde 3 du porteur 1 est deux ondes de scie en
(16)
CCW complet, plus d'ondes sont ajoutées à mesure
(19)
que la commande est tournée en CW et les ondes
passent de scie à carré. Lorsqu'en CW complet,
l'onde est deux carrés.
(18)
•
La onde 1 du porteur 2 contrôle la coupure du filtre.
•
La onde 2 du porteur 2 forme les phonèmes de la
simulation vocale.
•
La onde 3 du porteur 2 désaccorde l'opérateur FM.
SHAPE CV ATTENUVERTER – utilisez cette commande
4.
pour ajuster le niveau (CW) ou l'inversion (CCW) du
contrôle de tension CV de la forme du porteur 1 à partir
de la prise 5.
37
Quick Start Guide
