26
VOCODER VC16

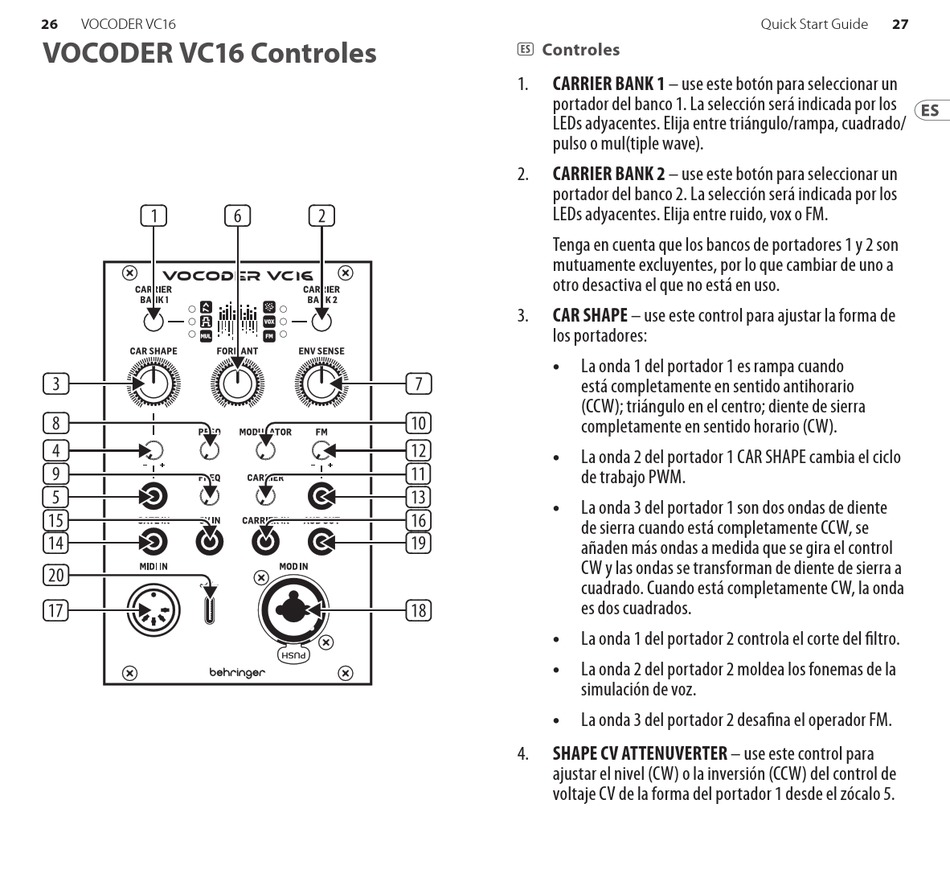

VOCODER VC16 Controles
(1)
(3)
(8)
(4)
(9)
(5)
(15)
(14)
(20)
(17)
(6)
(2)
(ES) Controles
1.
CARRIER BANK 1 – use este botón para seleccionar un
portador del banco 1. La selección será indicada por los
LEDs adyacentes. Elija entre triángulo/rampa, cuadrado/
pulso o mul(tiple wave).
CARRIER BANK 2 – use este botón para seleccionar un
2.
portador del banco 2. La selección será indicada por los
LEDs adyacentes. Elija entre ruido, vox o FM.
Tenga en cuenta que los bancos de portadores 1 y 2 son
mutuamente excluyentes, por lo que cambiar de uno a
otro desactiva el que no está en uso.
3.
CAR SHAPE – use este control para ajustar la forma de
los portadores:
•
La onda 1 del portador 1 es rampa cuando
(7)
está completamente en sentido antihorario
(CCW); triángulo en el centro; diente de sierra
(10)
completamente en sentido horario (CW).
(12)
•
La onda 2 del portador 1 CAR SHAPE cambia el ciclo
(11)
de trabajo PWM.
(13)
•
La onda 3 del portador 1 son dos ondas de diente
(16)
de sierra cuando está completamente CCW, se
(19)
añaden más ondas a medida que se gira el control
CW y las ondas se transforman de diente de sierra a
cuadrado. Cuando está completamente CW, la onda
es dos cuadrados.
(18)
•
La onda 1 del portador 2 controla el corte del filtro.
•
La onda 2 del portador 2 moldea los fonemas de la
simulación de voz.
•
La onda 3 del portador 2 desafina el operador FM.
4.
SHAPE CV ATTENUVERTER – use este control para
ajustar el nivel (CW) o la inversión (CCW) del control de
voltaje CV de la forma del portador 1 desde el zócalo 5.
27
Quick Start Guide
