74
VOCODER VC16

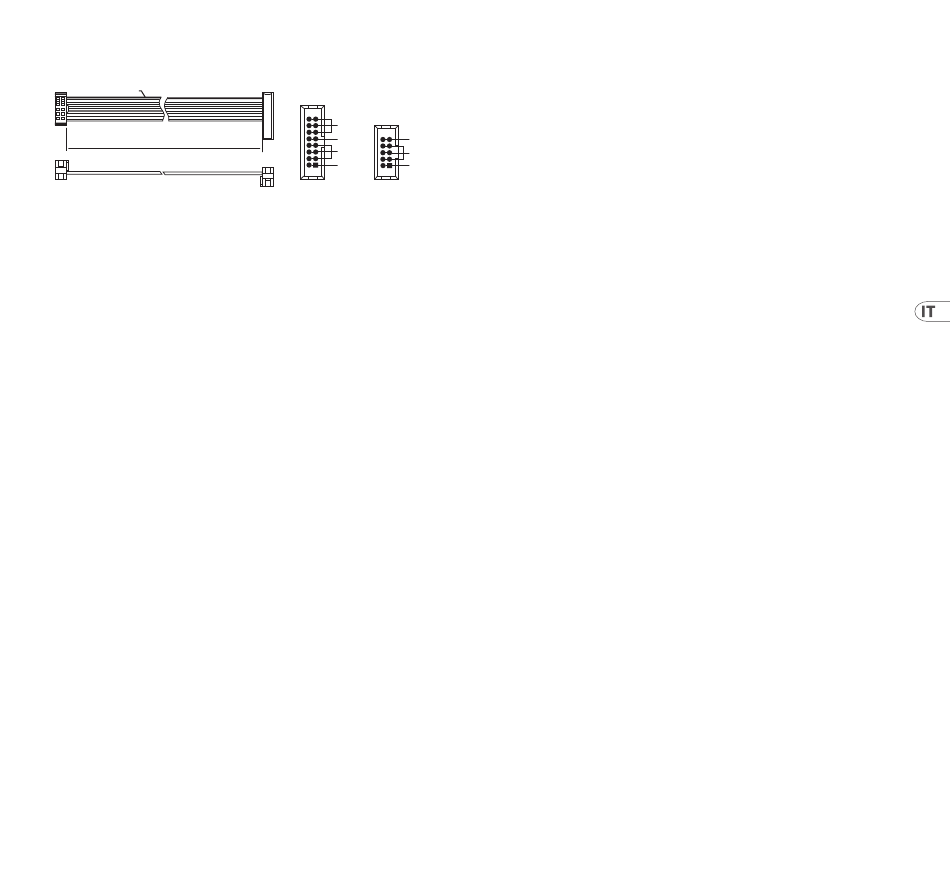

Connessione di Alimentazione
P1
Red Stripe
2
1
10
9
200 mm ± 10
Connect end P1 to the module socket
Connect end P2 to the power supply
Il modulo viene fornito con il cavo di alimentazione
necessario per il collegamento a un sistema di alimentazione
Eurorack standard. Seguire questi passaggi per collegare
l'alimentazione al modulo. È più facile effettuare questi
collegamenti prima che il modulo sia stato montato in un
case rack.
1.
Spegnere l'alimentatore o il case del rack e scollegare il
cavo di alimentazione.
2.
Inserire il connettore a 16 pin del cavo di alimentazione
nella presa sull'alimentatore o sulla custodia del rack.
Il connettore ha una linguetta che si allineerà con lo
spazio nella presa, quindi non può essere inserito in
modo errato. Se l'alimentatore non dispone di una presa
con chiave, assicurarsi di orientare il pin 1 (-12 V) con la
striscia rossa sul cavo.
3.
Inserire il connettore a 10 pin nella presa sul retro del
modulo. Il connettore ha una linguetta che si allineerà
con la presa per un corretto orientamento.
4.
Dopo che entrambe le estremità del cavo di
alimentazione sono state fissate saldamente, è
possibile montare il modulo in una custodia e
accendere l'alimentatore.
P2
1
2
HOT USED
15
16
+ 12V
+ 12V
GROUND
GROUND
- 12V
- 12V
Installazione
Le viti necessarie sono incluse con il modulo per il montaggio
in una custodia Eurorack. Collegare il cavo di alimentazione
prima del montaggio.
A seconda del case del rack, potrebbero esserci una serie
di fori fissi distanziati di 2 HP l'uno dall'altro lungo la
lunghezza del case, o un binario che consente alle singole
piastre filettate di scorrere lungo la lunghezza del case.
Le piastre filettate a movimento libero consentono un
posizionamento preciso del modulo, ma ciascuna piastra deve
essere posizionata in relazione approssimativa con i fori di
montaggio nel modulo prima di fissare le viti.
Tenere il modulo contro le guide Eurorack in modo che
ciascuno dei fori di montaggio sia allineato con una guida
filettata o una piastra filettata. Attacca le viti in parte
per iniziare, il che consentirà piccoli aggiustamenti al
posizionamento mentre le fai allineare tutte. Dopo aver
stabilito la posizione finale, serrare le viti.
75
Quick Start Guide
