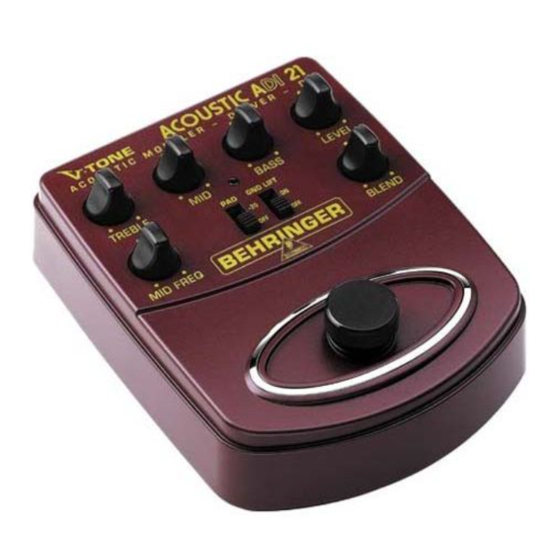

V-TONE ACOUSTIC DRIVER DI ADI21
Acoustic Amp Modeler/Direct Recording Preamp/DI Box
Vielen Dank für Dein Vertrauen in BEHRINGER-Produkte, das Du mit dem Kauf des
V-TONE ACOUSTIC ADI21 zum Ausdruck gebracht hast. Dieser hoch qualitative
Akustikgitarren-Driver eignet sich für all jene Gitarristen, die den Klang einer
mikrofonierten Gitarre anstreben – symmetrisch und ohne Feedback -Probleme.
Dank der umfangreichen EQ-Sektion (mit para metrischer Mittenregelung) und
der integrierten Röhren-/Mikrofonsimulation bietet Dir der ADI21 einen satten,
angenehm natürlichen Klang. Zusätzlich kann der ADI21 im Bypass-Modus als
neutrale Standard-DI-Box verwendet werden.
Eine DI-Box ermöglicht es, ein Signal direkt von einer hoch-ohmigen,
unsymmetrischen Leitung abzugreifen. Von dort aus kann man es direkt in den
Mischpulteingang einspeisen, ohne dafür ein Mikrofon benutzen zu müssen.
Ob auf der Bühne, im Studio, bei der Probe oder zum Üben, BEHRINGERs V-TONE
ACOUSTIC ADI21 ist ein "Muss" für all diejenigen, die mit minimalem Aufwand
maximale Ergebnisse erzielen wollen.

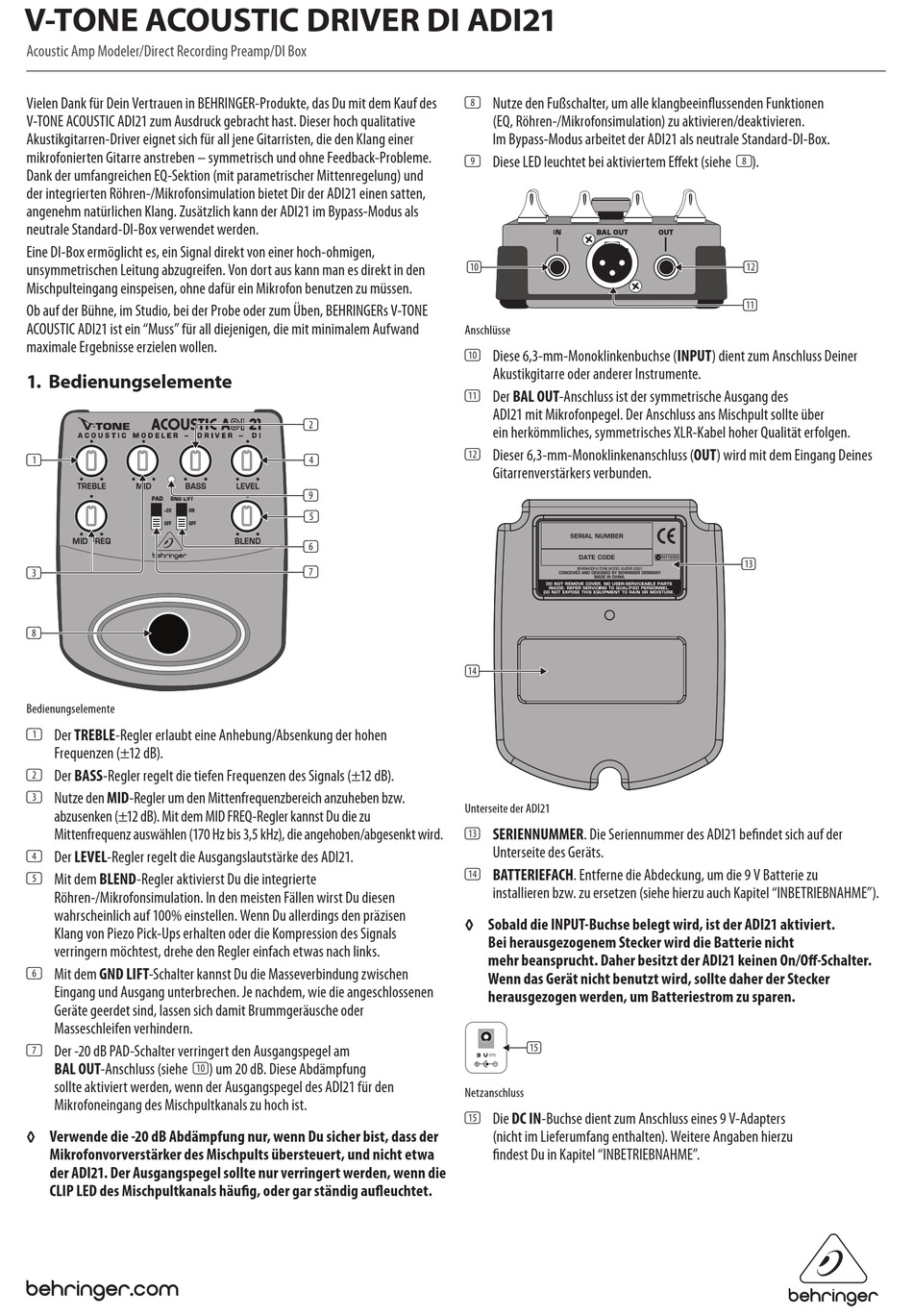

1. Bedienungselemente
(1)
(3)
(8)
Bedienungselemente
(1) Der TREBLE-Regler erlaubt eine Anhebung/Absenkung der hohen
Frequenzen (±12 dB).
(2) Der BASS-Regler regelt die tiefen Frequenzen des Signals (±12 dB).
(3) Nutze den MID-Regler um den Mittenfrequenzbereich anzuheben bzw.
abzusenken (±12 dB). Mit dem MID FREQ-Regler kannst Du die zu
Mittenfrequenz auswählen (170 Hz bis 3,5 kHz), die angehoben/abgesenkt wird.
(4) Der LEVEL-Regler regelt die Ausgangslautstärke des ADI21.
(5) Mit dem BLEND-Regler aktivierst Du die integrierte
Röhren-/Mikrofonsimulation. In den meisten Fällen wirst Du diesen
wahrscheinlich auf 100% einstellen. Wenn Du allerdings den präzisen
Klang von Piezo Pick-Ups erhalten oder die Kompression des Signals
verringern möchtest, drehe den Regler einfach etwas nach links.
(6) Mit dem GND LIFT-Schalter kannst Du die Masse verbindung zwischen
Eingang und Ausgang unterbrechen. Je nachdem, wie die angeschlossenen
Geräte geerdet sind, lassen sich damit Brummgeräusche oder
Masse schleifen verhindern.
(7) Der -20 dB PAD-Schalter verringert den Ausgangspegel am
BAL OUT-Anschluss (siehe (10)) um 20 dB. Diese Abdämpfung
sollte aktiviert werden, wenn der Ausgangs pegel des ADI21 für den
Mikrofoneingang des Mischpult kanals zu hoch ist.
◊ Verwende die -20 dB Abdämpfung nur, wenn Du sicher bist, dass der
Mikrofonvorverstärker des Mischpults übersteuert, und nicht etwa
der ADI21. Der Ausgangspegel sollte nur verringert werden, wenn die
CLIP LED des Mischpultkanals häufig, oder gar ständig aufleuchtet.
(8) Nutze den Fußschalter, um alle klangbeeinflussenden Funktionen
(9) Diese LED leuchtet bei aktiviertem Effekt (siehe (8)).
(10)
Anschlüsse
(10) Diese 6,3-mm-Monoklinkenbuchse (INPUT) dient zum Anschluss Deiner
(11) Der BAL OUT-Anschluss ist der symmetrische Ausgang des
(2)
(12) Dieser 6,3-mm-Monoklinkenanschluss (OUT) wird mit dem Eingang Deines
(4)
(9)
(5)
(6)
(7)
(14)
Unterseite der ADI21
(13) SERIENNUMMER. Die Seriennummer des ADI21 befindet sich auf der
(14) BATTERIEFACH. Entferne die Abdeckung, um die 9 V Batterie zu
◊
Netzanschluss
(15) Die DC IN-Buchse dient zum Anschluss eines 9 V-Adapters
(EQ, Röhren-/Mikrofonsimulation) zu aktivieren/deaktivieren.
Im Bypass-Modus arbeitet der ADI21 als neutrale Standard-DI-Box.
Akustikgitarre oder anderer Instrumente.
ADI21 mit Mikrofonpegel. Der Anschluss ans Mischpult sollte über
ein herkömmliches, symmetrisches XLR-Kabel hoher Qualität erfolgen.
Gitarrenverstärkers verbunden.
Unterseite des Geräts.
installieren bzw. zu ersetzen (siehe hierzu auch Kapitel "INBETRIEBNAHME").
Sobald die INPUT-Buchse belegt wird, ist der ADI21 aktiviert.
Bei herausgezogenem Stecker wird die Batterie nicht
mehr beansprucht. Daher besitzt der ADI21 keinen On/Off-Schalter.
Wenn das Gerät nicht benutzt wird, sollte daher der Stecker
herausgezogen werden, um Batteriestrom zu sparen.
(15)
(nicht im Lieferumfang enthalten). Weitere Angaben hierzu
findest Du in Kapitel "INBETRIEBNAHME".
