86

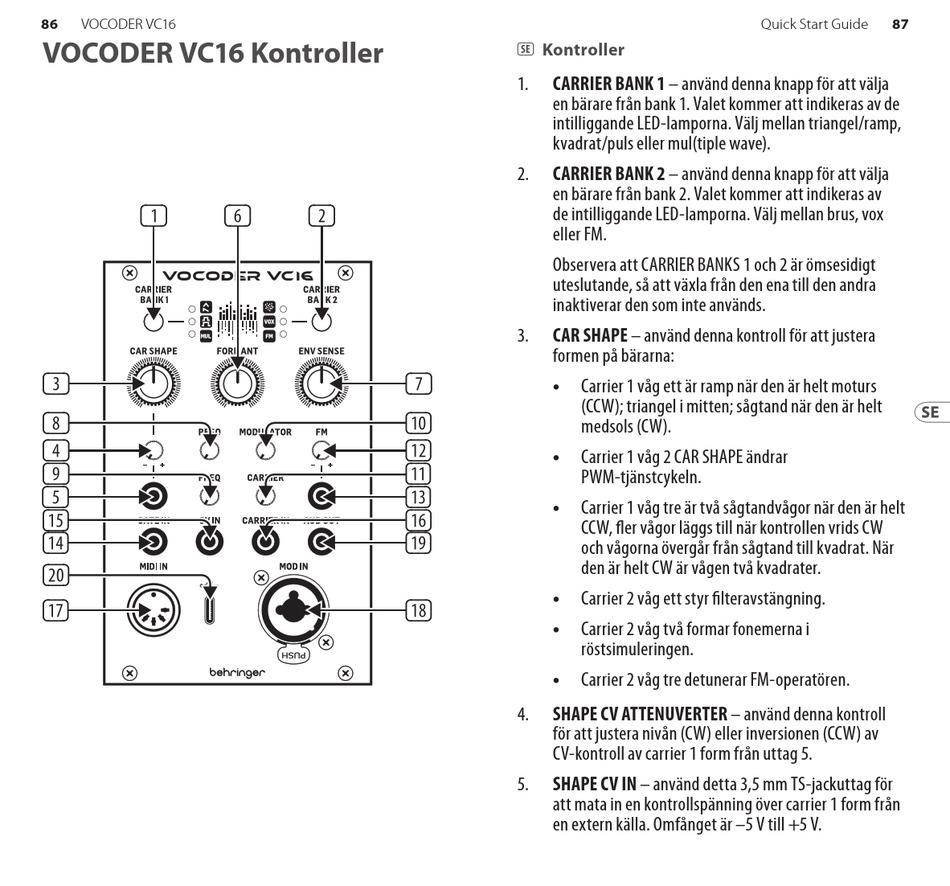

VOCODER VC16
VOCODER VC16 Kontroller
(1)
(3)
(8)
(4)
(9)
(5)
(15)
(14)
(20)
(17)
(6)
(2)
(SE) Kontroller
1.
CARRIER BANK 1 – använd denna knapp för att välja
en bärare från bank 1. Valet kommer att indikeras av de
intilliggande LED-lamporna. Välj mellan triangel/ramp,
kvadrat/puls eller mul(tiple wave).
CARRIER BANK 2 – använd denna knapp för att välja
2.
en bärare från bank 2. Valet kommer att indikeras av
de intilliggande LED-lamporna. Välj mellan brus, vox
eller FM.
Observera att CARRIER BANKS 1 och 2 är ömsesidigt
uteslutande, så att växla från den ena till den andra
inaktiverar den som inte används.
3.
CAR SHAPE – använd denna kontroll för att justera
formen på bärarna:
(7)
•
Carrier 1 våg ett är ramp när den är helt moturs
(CCW); triangel i mitten; sågtand när den är helt
(10)
medsols (CW).
(12)
•
Carrier 1 våg 2 CAR SHAPE ändrar
(11)
PWM-tjänstcykeln.
(13)
•
Carrier 1 våg tre är två sågtandvågor när den är helt
(16)
CCW, fler vågor läggs till när kontrollen vrids CW
(19)
och vågorna övergår från sågtand till kvadrat. När
den är helt CW är vågen två kvadrater.
•
Carrier 2 våg ett styr filteravstängning.
(18)
•
Carrier 2 våg två formar fonemerna i
röstsimuleringen.
•
Carrier 2 våg tre detunerar FM-operatören.
4.
SHAPE CV ATTENUVERTER – använd denna kontroll
för att justera nivån (CW) eller inversionen (CCW) av
CV-kontroll av carrier 1 form från uttag 5.
SHAPE CV IN – använd detta 3,5 mm TS-jackuttag för
5.
att mata in en kontrollspänning över carrier 1 form från
en extern källa. Omfånget är –5 V till +5 V.
87
Quick Start Guide
