56

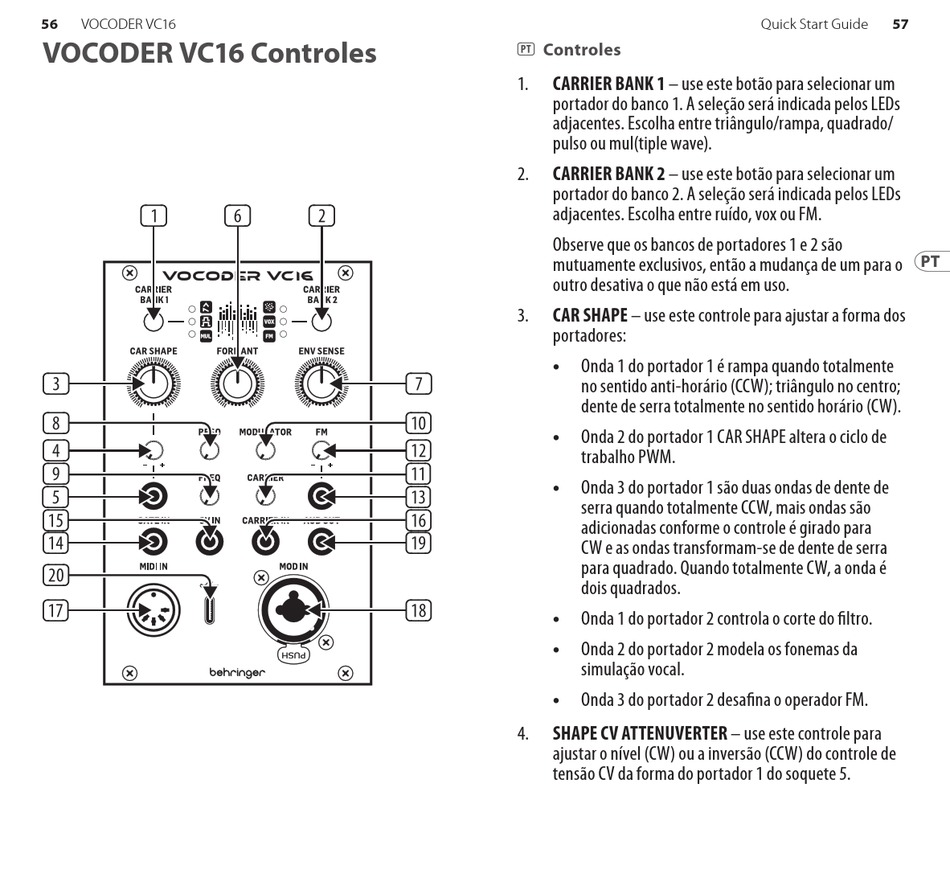

VOCODER VC16
VOCODER VC16 Controles
(1)
(3)
(8)
(4)
(9)
(5)
(15)
(14)
(20)
(17)
(6) (2)
(PT) Controles
1. CARRIER BANK 1 – use este botão para selecionar um
portador do banco 1. A seleção será indicada pelos LEDs
adjacentes. Escolha entre triângulo/rampa, quadrado/
pulso ou mul(tiple wave).
CARRIER BANK 2 – use este botão para selecionar um
2.
portador do banco 2. A seleção será indicada pelos LEDs
adjacentes. Escolha entre ruído, vox ou FM.
Observe que os bancos de portadores 1 e 2 são
mutuamente exclusivos, então a mudança de um para o
outro desativa o que não está em uso.
3. CAR SHAPE – use este controle para ajustar a forma dos
portadores:
•
Onda 1 do portador 1 é rampa quando totalmente
(7)
no sentido anti-horário (CCW); triângulo no centro;
dente de serra totalmente no sentido horário (CW).
(10)
•
Onda 2 do portador 1 CAR SHAPE altera o ciclo de
(12)
trabalho PWM.
(11)
•
Onda 3 do portador 1 são duas ondas de dente de
(13)
serra quando totalmente CCW, mais ondas são
(16)
adicionadas conforme o controle é girado para
(19)
CW e as ondas transformam-se de dente de serra
para quadrado. Quando totalmente CW, a onda é
dois quadrados.
(18)
•
Onda 1 do portador 2 controla o corte do filtro.
•
Onda 2 do portador 2 modela os fonemas da
simulação vocal.
•
Onda 3 do portador 2 desafina o operador FM.
4. SHAPE CV ATTENUVERTER – use este controle para
ajustar o nível (CW) ou a inversão (CCW) do controle de
tensão CV da forma do portador 1 do soquete 5.
57
