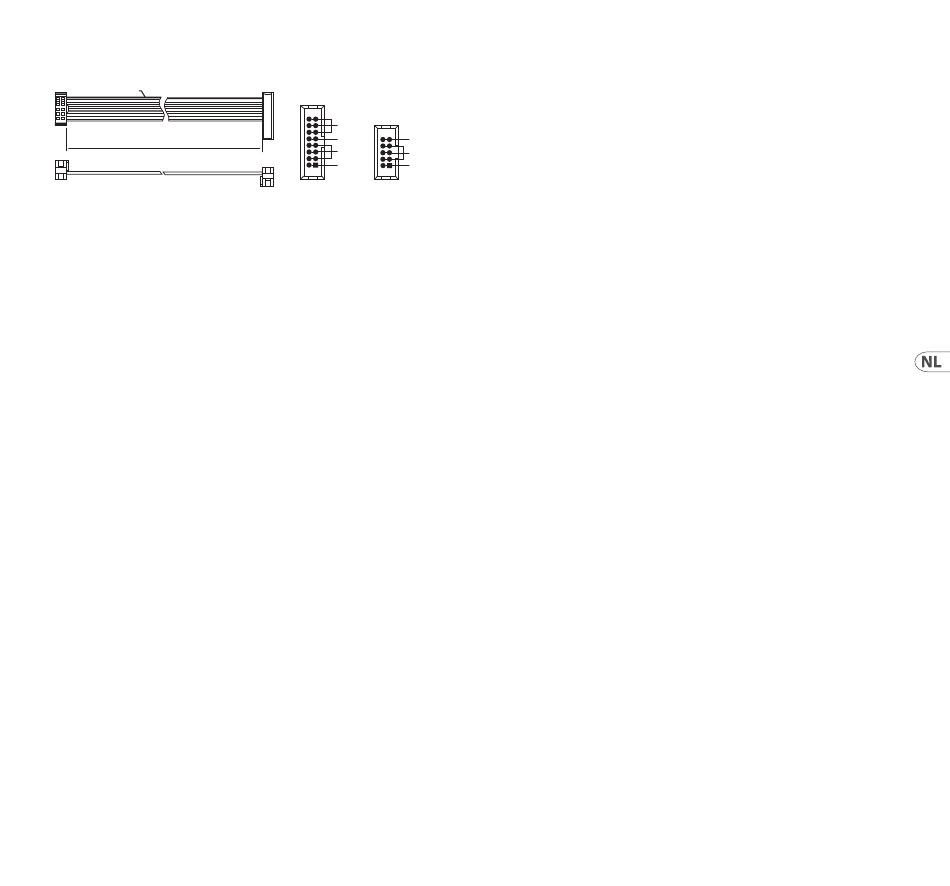

Stroomaansluiting
P1
Red Stripe
2 1
10 9
200 mm ± 10
Connect end P1 to the module socket
Connect end P2 to the power supply
De module wordt geleverd met de benodigde voedingskabel
voor aansluiting op een standaard Eurorack-voedingssysteem.
Volg deze stappen om de module van stroom te voorzien. Het
is gemakkelijker om deze aansluitingen te maken voordat de
module in een rekbehuizing is gemonteerd.
1. Schakel de voeding of de rekbehuizing uit en koppel de
voedingskabel los.
2. Steek de 16-pins connector van de voedingskabel in de
aansluiting op de voedingseenheid of rekbehuizing.
De connector heeft een lipje dat wordt uitgelijnd met
de opening in de socket, zodat deze niet verkeerd kan
worden geplaatst. Als de voeding geen contactdoos met
sleutel heeft, zorg er dan voor dat pen 1 (-12 V) met de
rode streep op de kabel wordt georiënteerd.
3. Steek de 10-pins connector in de aansluiting aan
de achterkant van de module. De connector heeft
een lipje dat uitgelijnd is met de aansluiting voor de
juiste oriëntatie.
4. Nadat beide uiteinden van de voedingskabel stevig zijn
bevestigd, kunt u de module in een hoesje monteren en
de voeding inschakelen.
P2
1 2
HOT USED
15 16
+ 12V + 12V
GROUND GROUND
- 12V - 12V
Installatie
e benodigde schroeven worden bij de module geleverd voor
montage in een Eurorack-koffer. Sluit de voedingskabel aan
voor montage.
Afhankelijk van de rackbehuizing kan er een reeks vaste
gaten zijn die 2 HP uit elkaar liggen over de lengte van de
behuizing, of een rail waarmee afzonderlijke platen met
schroefdraad langs de lengte van de behuizing kunnen
schuiven. De vrij bewegende plaatjes met schroefdraad
maken een nauwkeurige positionering van de module
mogelijk, maar elke plaat moet ongeveer in verhouding tot de
montagegaten in uw module worden geplaatst voordat u de
schroeven bevestigt.
Houd de module tegen de Eurorack-rails zodat elk van de
montagegaten is uitgelijnd met een rail met schroefdraad
of een plaat met schroefdraad. Bevestig de schroeven
halverwege om te beginnen, waardoor kleine aanpassingen
aan de positionering mogelijk zijn terwijl u ze allemaal op één
lijn krijgt. Nadat de definitieve positie is bepaald, draait u de
schroeven vast.
