5.3

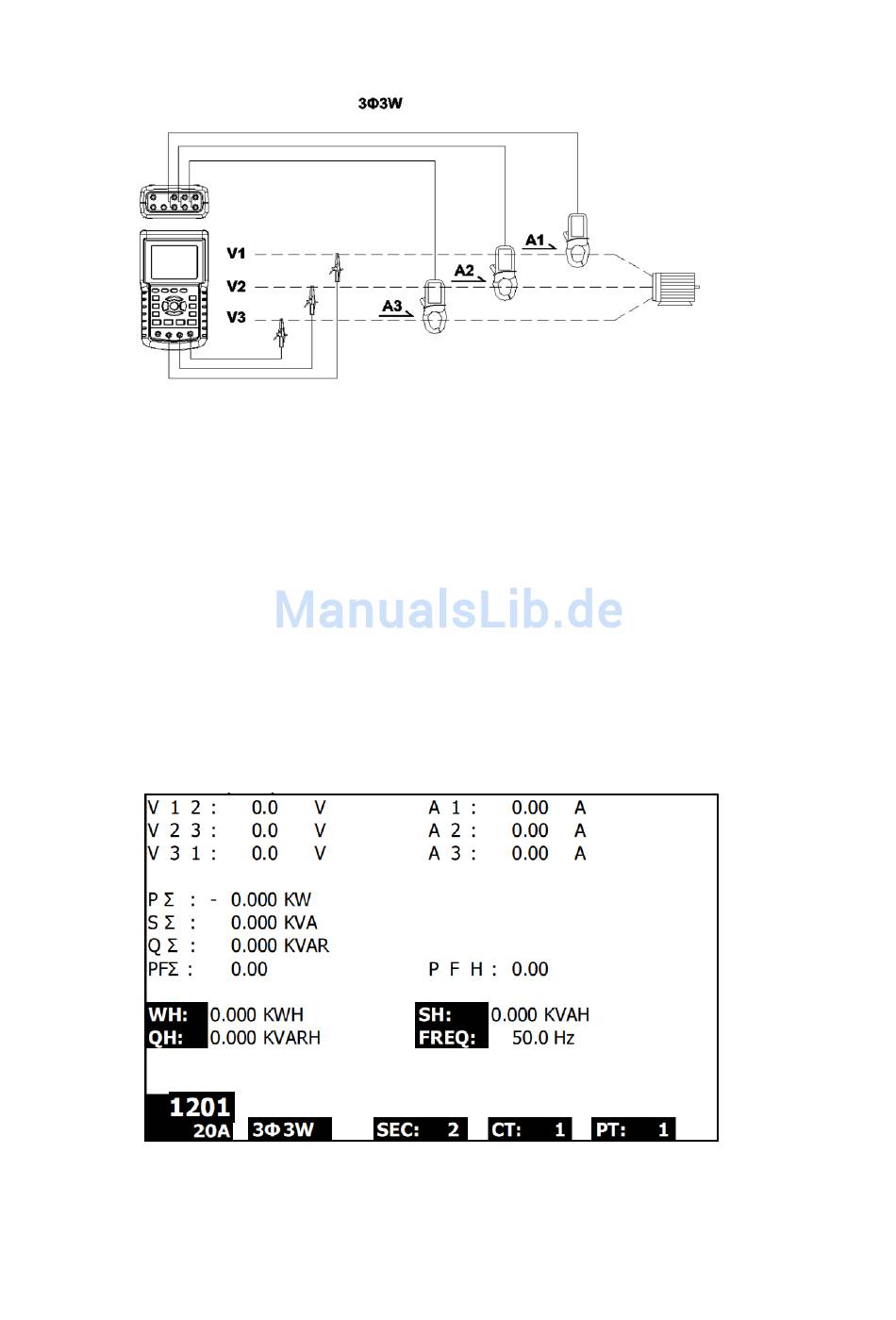

3Φ 3 W (dreiphasige, dreidrähtige) Messung
1. Schalten Sie das Gerät ein, indem Sie die 'Power'-Taste drücken (Posten 3-7, Diagramme
in Abschnitt 3) und dann die '1Φ 3Φ'-Taste (Posten 3-22) verwenden, um 3Φ 3 W
auszuwählen. Der ausgewählte Systemname wird auf der unteren linken Seite des
Displays angezeigt werden.
2. Verbinden Sie die Netzspannung L1, L2 und L3 mit den V1-, V2- und V3-Ausgängen des
Geräts.
3. Verbinden Sie die drei (3) Klemmen (A1, A2, A3) mit den Leitern A1, A2, A3
4. Verbinden Sie die drei (3) Klemmen mit dem Messgerät, indem Sie die A1-, A2- und A3-
Ausgänge verwenden.
5. Die diesbezüglichen Messfaktoren werden auf dem Display erscheinen.
6. Messungsdefinitionen können im Abschnitt 5 bis 15 gefunden werden.
Abbildung 5-3
23
PQ3470-EU-GE V1.4
10/12
