5.9 –
Spannungs- / Stromstärkenwellenform
1. Drücken Sie auf " Waveform"
auf Bildschirm 1 unten dargestellt zu gelangen und drücken Sie dann die "1Φ /3Φ"-
Taste, um die Spannungswellenform von V1 auf V2 auf V3, etc. zu stellen.
2. Drücken Sie erneut die "Waveform"-Taste, um auf den Stromstärkenwellenform-Bildschirm
wie auf Bildschirm 2 unten dargestellt zu gelangen und drücken Sie dann die "1Φ /3Φ"-
Taste, um die Stromstärkenwellenform von A1 auf A2 auf A3, etc. zu stellen.
3. Drücken Sie erneut die "Waveform"-Taste, um auf den Spannungs-
/Stromstärkenwellenform-Bildschirm wie auf Bildschirm 3 unten dargestellt zu gelangen
und drücken Sie dann die "1Φ /3Φ"-Taste, um die Spannungs-/Stromstärkenwellenform
von V1/A1 auf V2/A2 auf V3/A3, etc. zu stellen.
, um auf den Spannungswellenform-Bildschirm wie

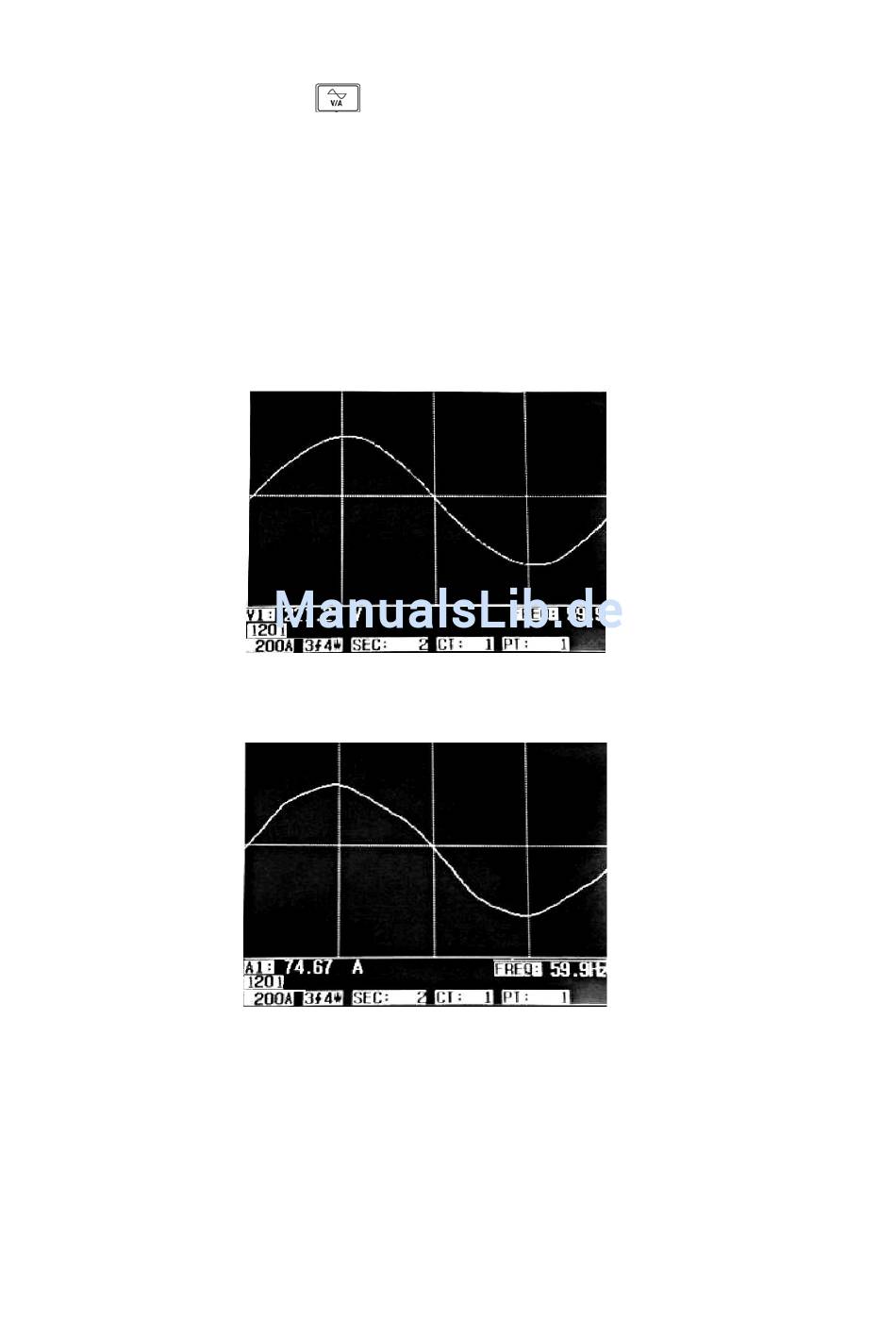

Abbildung 5-9a: Wellenformen - Bildschirm 1
Abbildung 5-9b: Wellenformen - Bildschirm 2
Abbildung 5-9c: Wellenformen - Bildschirm 3
29
PQ3470-EU-GE V1.4
10/12
