5.11 –
Dataloggerfunktion
1.
Drücken Sie die REC-Taste einmal, um zu beginnen.
2.
Falls das Messgerät die "Change Card"-Meldung am unteren rechten Ende anzeigt, ist die
SD-Karte entweder voll oder beschädigt.
3.
Falss das Messgerät "NO DISK" anzeigt, muss eine SD-Karte eingelegt werden, bevor mit
dem Datenaufzeichnen begonnen werden kann.
4.
Falls eine 'Check SD'-Meldung erscheint, warten Sie ein paar Sekunden, da das
Messgerät die SD-Karte liest.
5.
Wenn die SD-Karte funktionsfähig ist und verfügbaren Speicherplatz hat, wird der
Datenaufzeichnungsprozess beginnen.
6.
Der Display wird den Datenloggingprozess anhand eines Zuwachses im Datenzählers am
unteren rechten Ende des Bildschirms aufzeigen(unter dem REC-Display-Symbol).
7.
Jede Datei kann bis zu 30.000 Datenpunkte abspeichern. Wenn die Anzahl an
Datenpunkten die 30,000 erreicht, so wird das System automatish eine neue Datei
schaffen. (Zum Beispiel, WTA01001.XLS wird durch WTA01002.XLS ersetzt werden)
8.
Drücken Sie erneut die REC-Taste, um den Datenaufzeichnungsprozess anzuhalten. Der
Zuwachszähler und das REC-Symbol werden sich ausschalten.
9.
Anweisung im Hinblick auf das Datenexportiern an ein Tabellenblatt anhand eines PCs
werden später in dieser Gebrauchsanweisung erörtert.

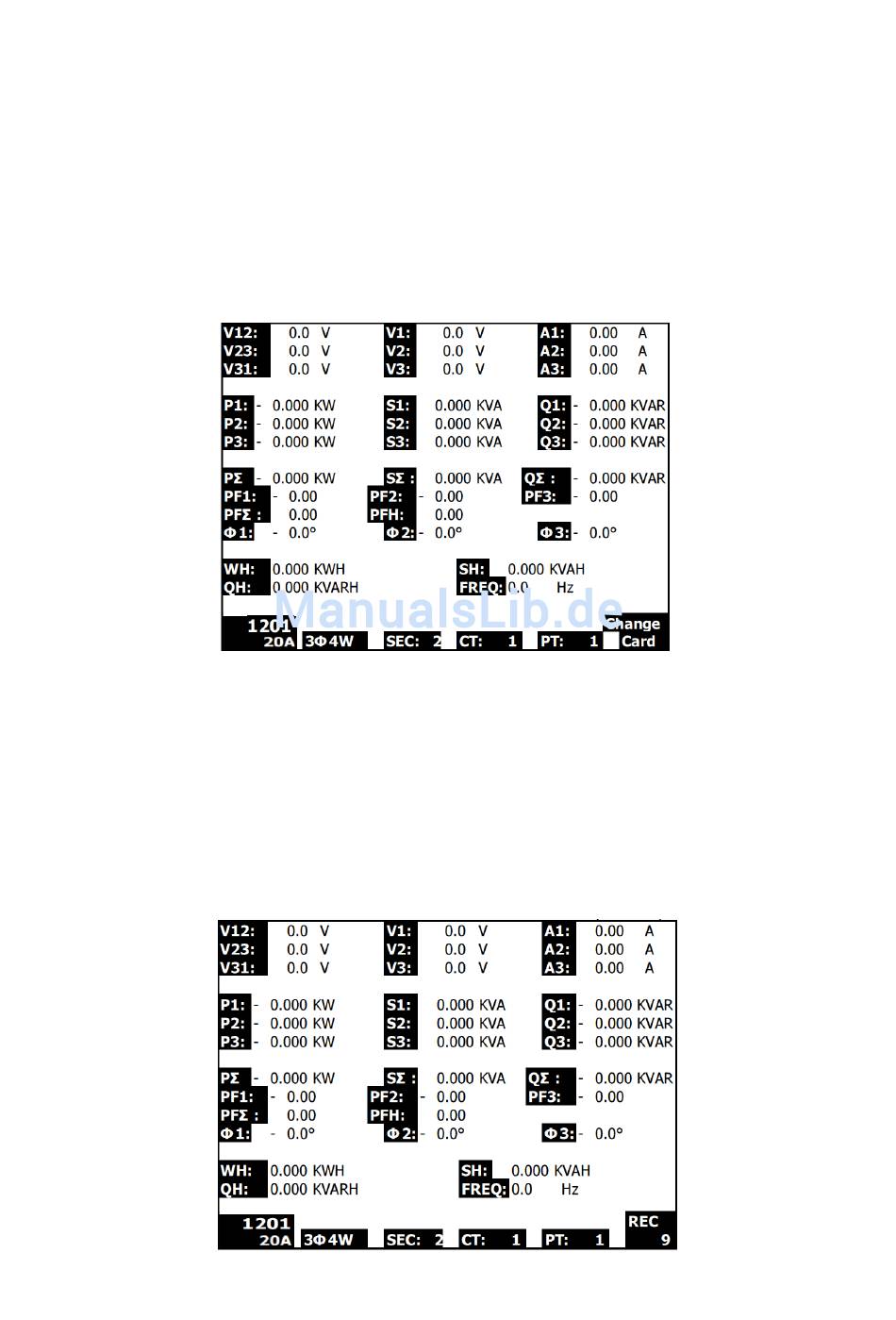

Die Zuwachszähleranzeige während des Datenaufzeichnens
Die 'Change Card'-Meldung
33
PQ3470-EU-GE V1.4
10/12
