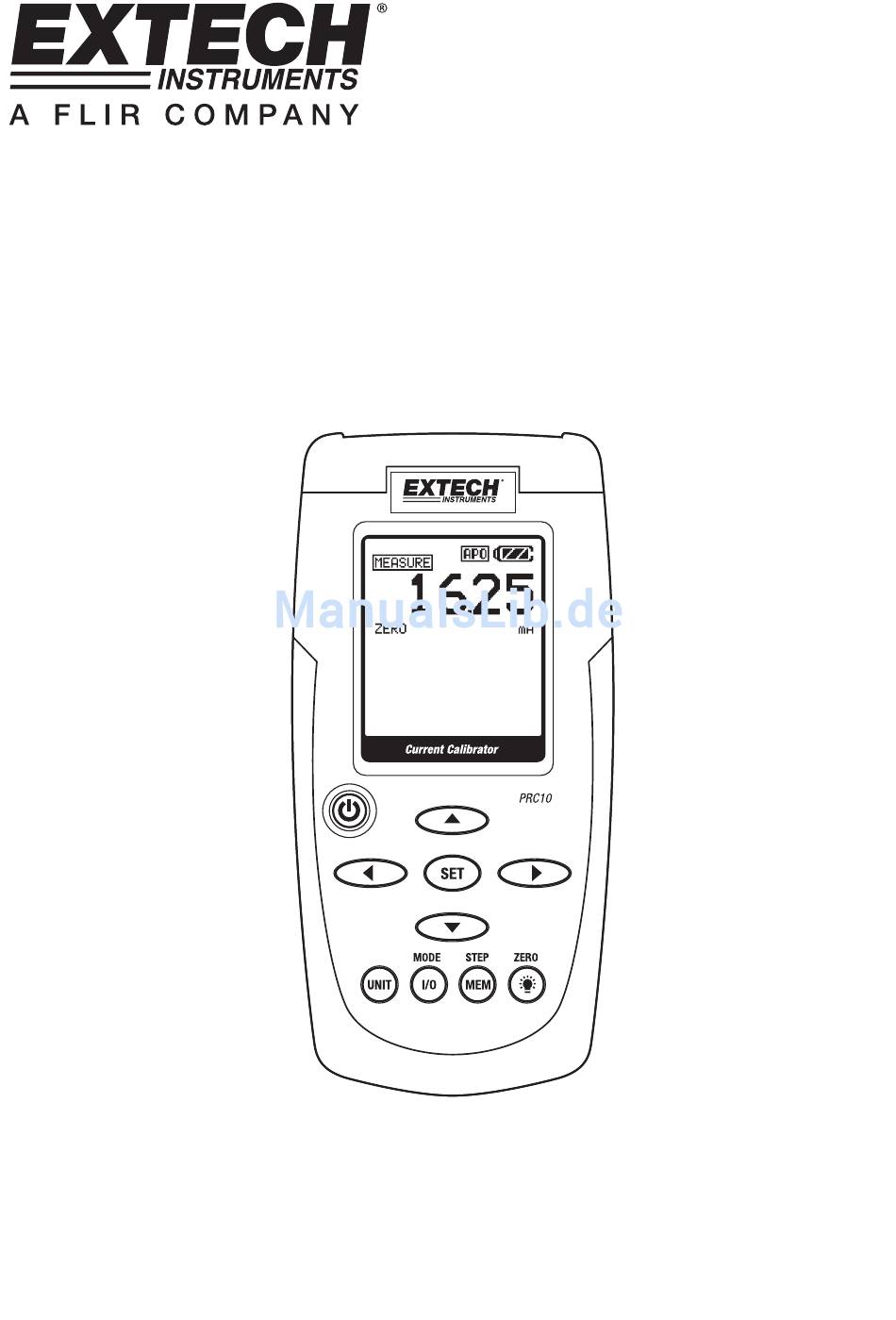

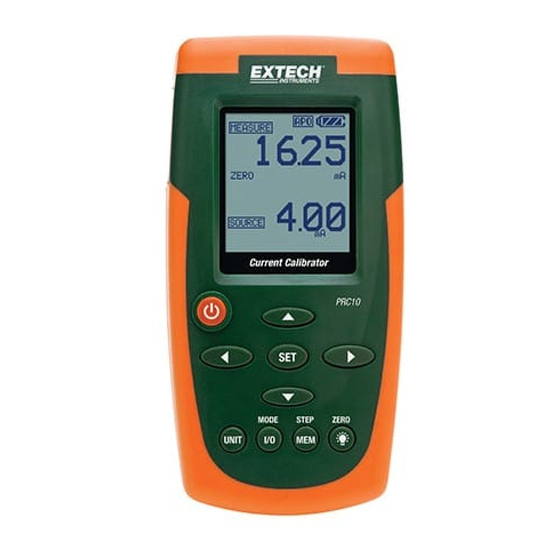

- Seite 1 BENUTZERHANDBUCH Stromkalibrator Modell PRC10...
-
Seite 2: Sicherheitshinweise
Einleitung Vielen Dank, dass Sie sich für das Modell Extech PRC10 entschieden haben. Dieses Gerät wurde vollständig geprüft und kalibriert. Bei ordnungsgemäßer Anwendung wird es über viele Jahre hinweg zuverlässige Ergebnisse liefern. Besuchen Sie auch bitte die Extech Instruments Website (www.extech.com), um nach der aktuellsten Version dieser Bedienungsanleitung Ausschau zu... -
Seite 3: Aufbau Des Messgeräts
Symbol für Betriebsart MEASURE (Messung) Symbol für Schleifenstrom Aktivitätssymbol für Abschaltautomatik Symbol für Batteriestatus Wert der Betriebsart MEASURE (Messung) Symbol der Einheit für Betriebsart MEASURE (Messung) Speicherplatz des Datenloggers 10. Wert der Betriebsart Quelle 11. Symbol der Einheit für Betriebsart Quelle PRC10-EU-DE-V1.2 1/13... -
Seite 4: Beschreibung Der Tastatur Und Des Betrieb
Wählen Sie mit der Taste ◄ oder ► die einzustellende Ziffer. Der blinkende Unterstrich- Cursor zeigt die gewählte Ziffer an. Stellen Sie mit den Tasten ▼oder ▲ den Wert der Ziffer ein. Halten Sie die Tasten ▼oder ▲ zum schnellen Einstellen des Werts gedrückt. PRC10-EU-DE-V1.2 1/13... - Seite 5 Wählen Sie mit der Taste SET den Speicherplatz, der geändert werden soll. Stellen Sie mit den Pfeiltasten den neuen Wert ein. Drücken Sie kurz auf die MEM-Taste, um den Wert zu speichern. Das Speicherplatzsymbol blinkt, während der Wert gespeichert wird. PRC10-EU-DE-V1.2 1/13...
- Seite 6 Wählen Sie unten auf dem Display mit den Pfeil-Tasten den gewünschten Ausgabewert. Oben im Display wird der aktuell eingespeiste Stromwert angezeigt. Wenn der oben im Display angezeigte Wert nicht mit dem eingestellten Wert übereinstimmt, müssen entweder die Batterien gewechselt werden oder die Lastimpedanz liegt unterhalb des angegebenen Bereichs. PRC10-EU-DE-V1.2 1/13...
-
Seite 7: Ersetzen Der Batterien
Batterien umweltfreundlich entsorgen. Beachten Sie stets die geltenden örtlichen und nationalen Vorschriften zur Entsorgung von Batterien. Entsorgen Sie Batterien niemals im Feuer. Diese könnten explodieren oder auslaufen. Mischen Sie niemals neue und alte Batterien oder unterschiedliche Batterietypen. Installieren Sie immer Batterien des gleichen Typs. PRC10-EU-DE-V1.2 1/13... -
Seite 8: Technische Daten
0 bis 24 mA (0,01 mA) Prozent (%) -25% bis +125% (0,1%) Stromversorgung Schleifenstrom 24-30V Gleichspannung, < 50 mA Copyright © 2013 FLIR Systems, Inc. All rights reserved including the right of reproduction in whole or in part in any form www.extech.com PRC10-EU-DE-V1.2 1/13...
