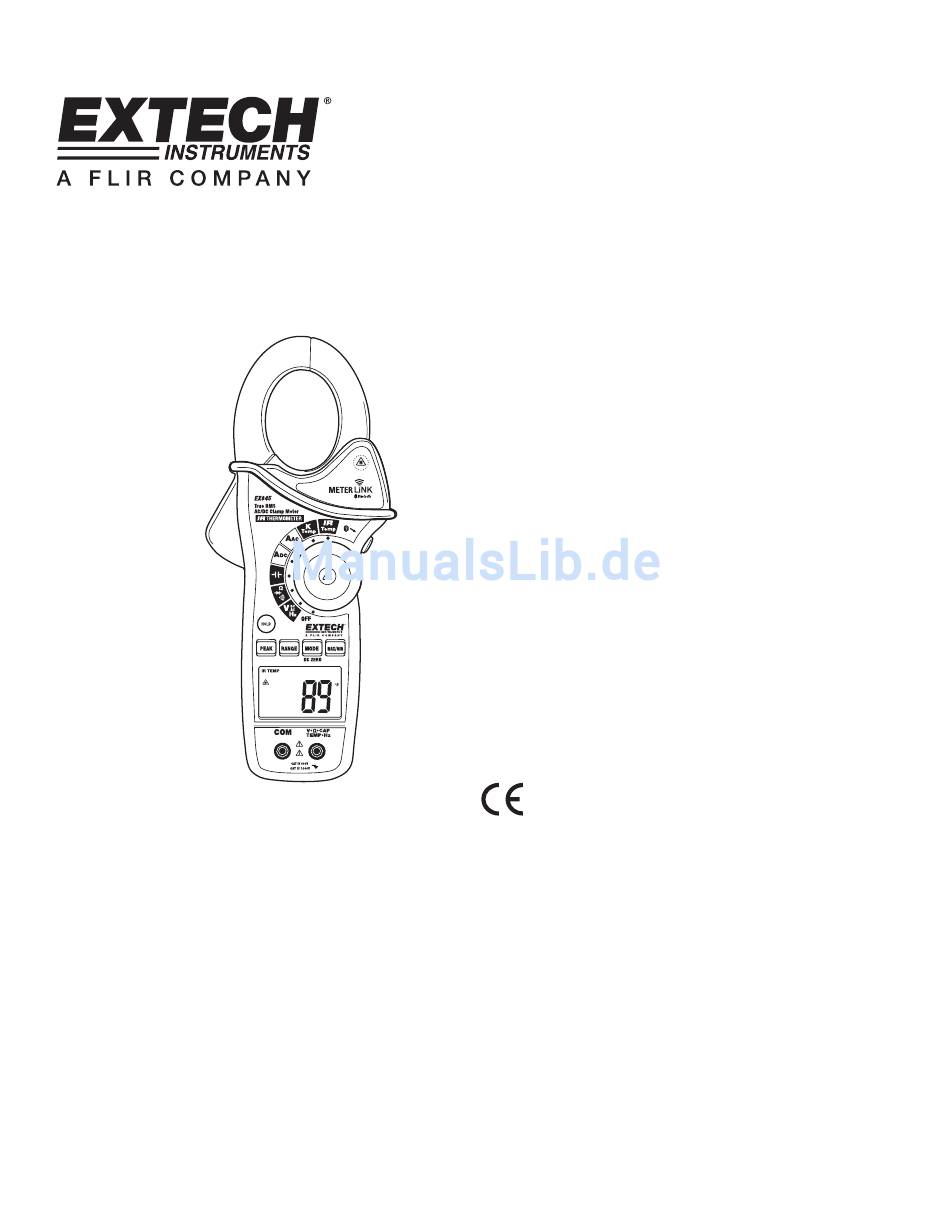

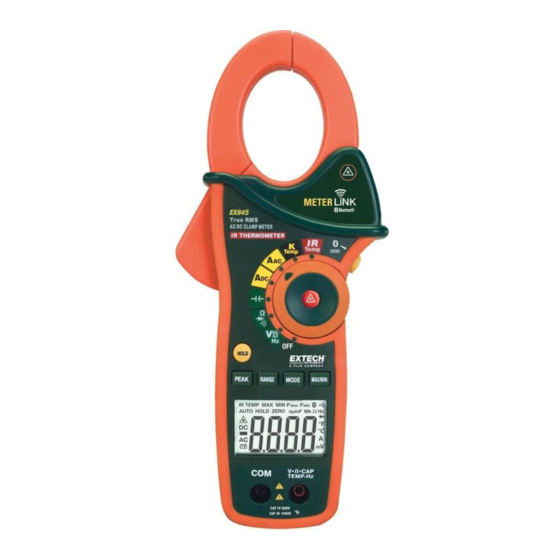

- Seite 1 Benutzerhandbuch Extech EX845 True RMS 1000 A Messzange mit IR- Thermometer SEND Patentiert PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 2 Einführung Herzlichen Glückwunsch zum Kauf des Extech EX845 CAT IV True RMS - 1000 A Zangenmessgerätes. Dieses Messgerät wird im Meterlink-Set mitgeliefert und beinhaltet ein Bluetoothmodul für die Kommunikation mit den FLIR-Kameras T/B200, T/B300, T/B360, T/B400 or i/b60. Die Kombination aus Zangenmessgerät und IR-Kamera wird für die elektrische Leistungsmessung, -analyse und -dokumentation verwendet.
- Seite 3 Schauen oder Zielen Sie mit dem Strahl niemals direkt auf ein Auge. Niedrig- Energie Sichtlaser erzeugen normalerweise keine Gefahr für das Auge, könnten jedoch Gefahrenpotential enthalten, wenn für eine längere Zeitdauer direkt hineingeschaut wird. EX845-GE V2.3 7/10 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 4 Hertz (Frequenz) F and Fahrenheit und Celsius Einheiten (Temperatur) n, m, μ, M, k Abkürzungen der Messeinheiten: Nano, Milli, Micro, Mega und Kilo • Stromdurchgang Diodenprüfung Symbol Bluetooth aktiv EX845-GE V2.3 7/10 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 5: Bedienungshinweise
Verwenden Sie den MODE Knopf zur Auswahl der AC oder DC Spannung (nur EX830). Verbinden Sie die Messfühler gleichzeitig mit dem zu testenden Stromkreislauf. Lesen Sie den Spannungs-Messwert auf dem LCD-Bildschirm ab. EX845-GE V2.3 7/10 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 6 Lesen Sie den Frequenz-Messwert auf dem LCD-Bildschirm ab. Auf dem Display wird der exakte Wert mit Dezimalstellen angezeigt. Drücken und halten Sie den MODE Knopf erneut, um zum Spannung s-Modus zurückzukehren. EX845-GE V2.3 7/10 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 7 0,900V) und als zweites Ergebnis ‘OL‘ angezeigt wird, so ist die Diode gut. Falls für beide Ergebnisse ‘OL‘ angezeigt wird, so ist das Gerät offen. Falls beide Ergebnisse einen sehr geringen numerischen Wert oder „0“ anzeigen, so ist das Gerät kurzgeschlossen. EX845-GE V2.3 7/10 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 8 Zur Lokalisierung der heißesten Stelle eines Objekts, visieren Sie zunächst einen Punkt außerhalb des Messbereichs an; scannen Sie dann den Bereich quer ab (in Zick-zack-Bewegungen) bis der heißeste Punkt gefunden ist. EX845-GE V2.3 7/10 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 9 Das Messgerät schaltet sich zur Schonung der Batterielebensdauer automatisch nach etwa 10 Minuten ab. Drehen Sie zum Neustart des Geräts den Funktionsschalter auf die OFF-Position und wählen Sie dann die gewünschte Funktionsposition. EX845-GE V2.3 7/10 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 10: Bluetooth-Kommunikation
Kamera wird für die Analyse und Dokumentation von Temperatur- und elektrischen Strommesswerten an Einphasen- und Dreiphasen-Stromverteilertafeln verwendet. Setup Aktivieren Sie das EX845-Bluetooth durch Drücken und Halten der seitlichen Taste Bluetooth SEND/Hintergrundbeleuchtung für zwei Sekunden. Beim zweiten Piepton erscheint das Bluetooth-Symbol im Display. - Seite 11 Im Vorschaumodus werden keine Echtzeitdaten mehr gezeigt, nur noch die Vorschaubox. Die Daten der Vorschaubox können auf das Bild angewendet werden, drücken Sie dafür die EX845 Bluetooth/Displaybeleuchtungstaste oder die ADD-Taste in der Vorschaubox der Kamera. Auf das Bild angewandte Daten werden auf diese Weise aufgezählt.
-
Seite 12: Wartung
Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien verkauft werden, abgeben! Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seiner Lebensdauer. EX845-GE V2.3 7/10 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 13: Technische Daten
± (4,0% + 10d) 4,000mF ± (10% + 10d) 40,00mF Nicht spezifiziert 4,000kHz ± (1,5% + 2d) Frequenz Empfindlichkeit: 100V (<50Hz); 50V (50 bis 400Hz); 5V (401Hz bis 4000Hz) EX845-GE V2.3 7/10 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 14 EN61010-1 (2001) Überspannungs-Kategorie III 600V und Kategorie II 1000V, Verschmutzungsgrad 2. Patenthinweis U.S. Patent 7163336 Copyright © 2009 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form EX845-GE V2.3 7/10...
