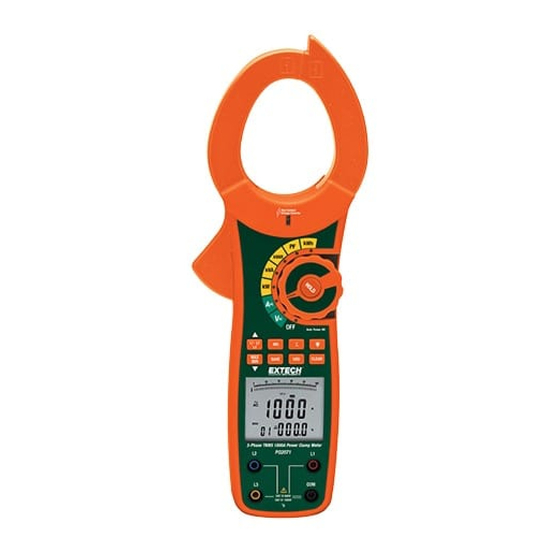

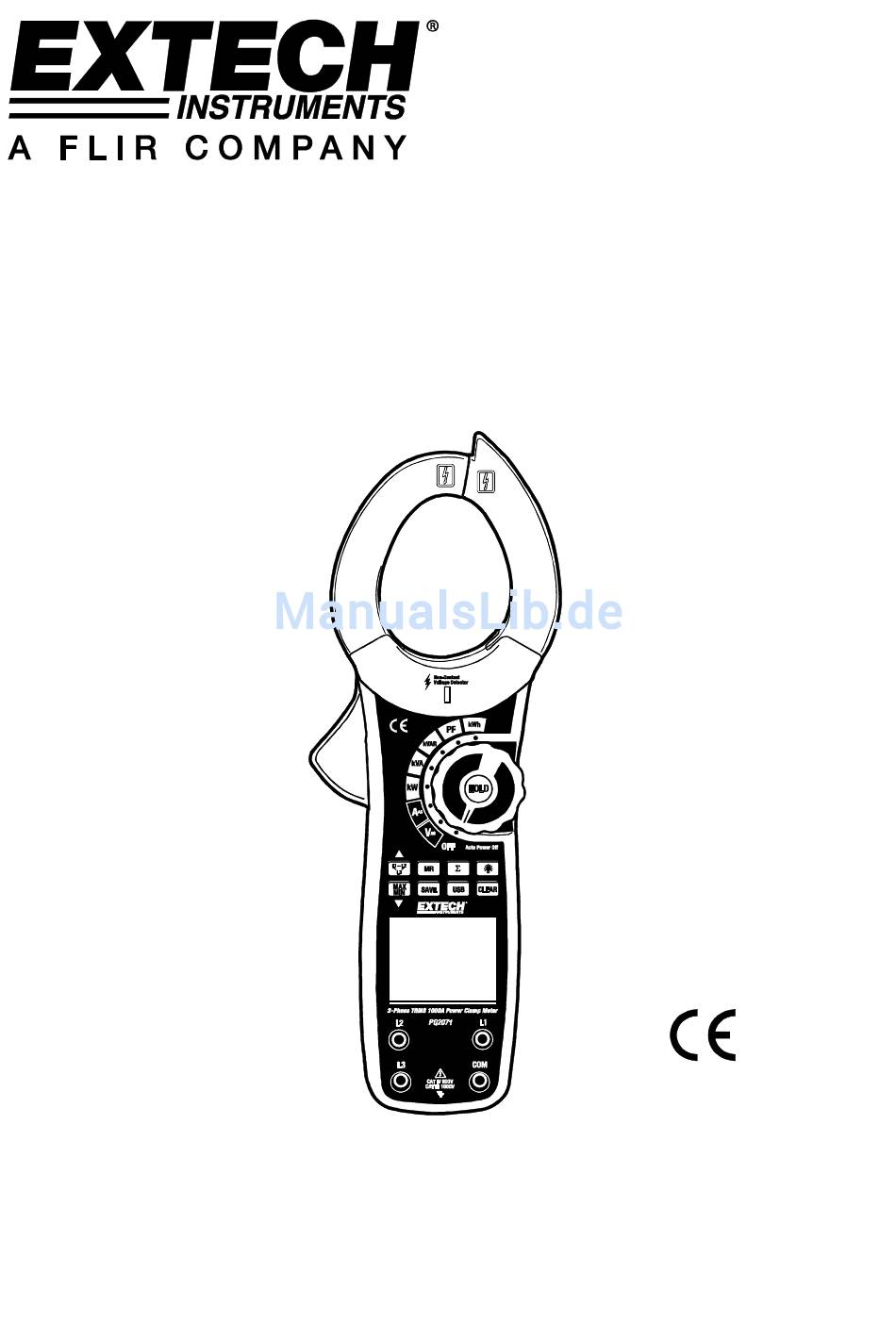

- Seite 1 Benutzerhandbuch 1000 A 3-Phasen True-RMS Zangenmessgerät mit kontaktlosem Spannungsdetektor und Computeranschluss Modell PQ2071...
-
Seite 2: Internationale Sicherheitssymbole
Einleitung Herzlichen Glückwunsch zum Kauf des Extech PQ2071 1000 A 3-Phasen CAT IV True-RMS Zangenmessgeräts. Das PQ2071 misst Wechselstrom, Frequenz, Temperatur (Typ K) und Leistung (Echte Leistung, Scheinleistung, Blindleistung und Wirkleistung). Es besitzt auch einen integrierten, kontaktlosen Spannungsprüfer mit LED-Alarm. Der USB-Computeranschluss bietet Speicherung und Abruf (manuell) von bis zu 99 Messdatensätzen. -
Seite 3: Sicherheitshinweise
Schalten Sie das Messgerät aus, wenn es nicht in Gebrauch ist, und entfernen Sie die Batterien, wenn das Messgerät aufbewahrt oder über einen längeren Zeitraum nicht verwendet wird. Verfolgen Sie das Alter der Batterien und wechseln Sie sie ggf. aus. Auslaufende Batterien können das Messgerät beschädigen. PQ2071-EU-DE V1.0 1/13... -
Seite 4: Beschreibung Des Messgerätes (Vorderseite)
Beschreibung des Messgerätes (Vorderseite) Messzange Zangenöffnungshebel LCD-Display Spannungsdetektor Signallampe des Spannungsdetektors Funktionsschalter (HOLD Taste) Tasten (siehe Liste unten) L1, L2, L3 Eingangsbuchsen Anschlussbuchse für Computerkabel Hinweis: Das Batteriefach befindet sich auf der Rückseite des Messgeräts. Abbildung 1 PQ2071-EU-DE V1.0 1/13... -
Seite 5: Beschreibung Der Displaysymbole
Frequenz (Hertz) Phasenwinkel KVAr Blindleistung Σ W Summe der Wattleistungsmessungen Batterie erschöpft MAX-MIN Maximaler und minimaler Messwert Analoges Balkendiagramm Daten löschen ̶ Minuszeichen Hochspannungssymbol Wechselspannung oder -strom Gespeicherte Daten abrufen Datenspeicher FULL Datenlogger ist voll HOLD Datenfixierung aktiv PQ2071-EU-DE V1.0 1/13... -
Seite 6: Tastenbeschreibung
Rufen Sie mit der Taste HOLD den Haltemodus auf. Im Display wird das Symbol H angezeigt, das Messgerät gibt einen Signalton aus und der angezeigte Messwert wird eingefroren. Drücken Sie die Taste HOLD erneut, um den Haltemodus zu verlassen. Das Messgerät gibt einen Signalton aus und das Symbol H erlischt. PQ2071-EU-DE V1.0 1/13... -
Seite 7: Betrieb
Ergebnisse die Prüfspitze entlang des Kabels, um sicherzustellen, dass Abbildung 4 sich die Spitze so nah wie möglich am stromführenden Leiter befindet. Hinweis: Der Detektor ist sehr empfindlich. Statische elektrische Aufladungen und andere elektrische Stromquellen können den Sensor zufällig auslösen. Das ist ein normaler Betriebszustand. PQ2071-EU-DE V1.0 1/13... -
Seite 8: Wechselspannungsmessungen
Echtzeit-True-RMS Wechselspannungswerts zurückzukehren. 11. Wenn die Eingangsspannung größer als 750Vrms ist, zeigt das Display „OL“ an. Hinweis: Wenn die Messung abgeschlossen ist, entfernen Sie die Messleitungen von dem zu prüfenden Stromkreis und von den Eingangsbuchsen des Messgeräts. PQ2071-EU-DE V1.0 1/13... -
Seite 9: Wechselstrom-Messungen
Echtzeit-True-RMS Wechselstromwerts zurückzukehren. Wenn der Eingangsstrom größer als 1000 A ist, zeigt das Display „OL“ an. Hinweis: Wenn die Messung abgeschlossen ist, entfernen Sie die Messleitungen von dem zu prüfenden Stromkreis und von den Eingangsbuchsen des Messgeräts. PQ2071-EU-DE V1.0 1/13... -
Seite 10: Leistungsmessungen
Drehen Sie den Funktionsschalter in die Stellung KW, kVA oder kVAR. Umschließen Sie mit der Messzange einen der stromführenden Leiter. Verbinden Sie die vier stromführenden Leiter wie in der Abbildung dargestellt. 7 Siehe Anweisungen zur Leistungsmessung. Abbildung 7 PQ2071-EU-DE V1.0 1/13... - Seite 11 ∑ für 1 Sekunde gedrückt, um die 3 Phasen kW-Summe auf dem Hauptdisplay und die kVA auf dem sekundären Display anzuzeigen. Zeigen Sie mit der Taste ▲ die 3 Phasen kVAR-Summe auf dem Hauptdisplay an. Abbildung 9 Halten Sie die Taste ∑ für 1 Sekunde gedrückt, um zum normalen Betriebsmodus zurückzukehren. PQ2071-EU-DE V1.0 1/13...
-
Seite 12: Phasen, 3-Leiter Leistungsmessungen
Überspringen Sie die Messung der zweiten Phase (L2). Die Messmethode der ersten und dritten Phase ist die gleiche wie für 3 Phasen / 4- Leitersysteme. Siehe Anweisungen zur Leistungsmessung. Siehe Abbildung 10. ∑W = W1 + W3 PQ2071-EU-DE V1.0 1/13... - Seite 13 Schließen Sie das Messgerät wie in Abb. 7 (3P4W) oder Abb. 10 (3P3W) an. Umschließen Sie die zu messende Phase. Wählen Sie mit der Taste L1-L2-L3 den umschlossenen Leiter. (Abb. 11) Das duale Display zeigt den Leistungsfaktor (PF) im Hauptdisplay und den Phasenwinkel (PG) im sekundären Display an. Abbildung 11 PQ2071-EU-DE V1.0 1/13...
- Seite 14 11. Die maximale Wirkleistung beträgt 9999 kWh. Wenn der Messwert diese Grenze überschreitet, wird OL angezeigt. 12. Bei der Messung der Wirkleistung ist die MAX/MIN-Funktion nicht verfügbar. 13. Halten Sie die Taste CLEAR für 1 Sekunde gedrückt, um die Zeit und den Leistungswert zurückzusetzen. PQ2071-EU-DE V1.0 1/13...
-
Seite 15: Lcd-Hintergrundbeleuchtungstaste
True RMS misst den Effektivwert von sinusförmigen und nicht-sinusförmigen Eingangssignalen. Durchschnittsmessungen stellen den mittlere Wert der Sinussignale dar. Das Zangenmessgerät verwendet die folgenden Formeln: KVA KW = × cosθ KVA = KW KVAr KVAr = KVA × sinθ PQ2071-EU-DE V1.0 1/13... -
Seite 16: Wartung
Sie können Ihre verbrauchten Batterien / Akkus an den Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien / Akkus verkauft werden! Entsorgung: Befolgen Sie die gültigen rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seines Lebenszyklus. PQ2071-EU-DE V1.0 1/13... -
Seite 17: Elektrische Spezifikationen
30,00 KW 100 A 10,00 KW 40,00 KW 75,00 KW Strombereiche 400 A 40,00 KW 160,0 KW 300,0 KW 1000 A 100,0 KW 400,0 KW 750,0 KW Genauigkeit ±(3%+5) Auflösung <1000 KW: 0,01 KW, 100 kW: 0,1KW PQ2071-EU-DE V1.0 1/13... - Seite 18 30,00 KVAr 100 A 1000 KVAr 40,00 KVAr 75,00 KVAr Strombereiche 400 A 40,00 KVAr 160,0 KVAr 300,0 KVAr 1000 A 100,0 KVAr 400,0 KVAr 750,0 KVAr Genauigkeit ±(3%+5) Auflösung <1000 KVAr: 0,01 KVAr; 100 kW: 0,1 KVAr PQ2071-EU-DE V1.0 1/13...
- Seite 19 ±2° Minimaler Strom 10A Minimale Spannung 45V (kapazitiv oder induktiv) 0°-90° Nur für Referenzzwecke Strom kleiner als 10 A Spannung kleiner als 45 V (kapazitiv oder induktiv) Kilowattstunden (kWh) Bereich Genauigkeit Auflösung 1-9999 kWh ±(3%+2) 0,001 kWh PQ2071-EU-DE V1.0 1/13...
-
Seite 20: Allgemeine Daten
Anforderungen für doppelte Isolierung gemäß IEC1010-1 (2001): EN61010-1 (2001) Überspannungskategorie IV 1 600V und Kategorie III 1000 V, Verschmutzungsgrad 2. Copyright © 2013 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form www.extech.com PQ2071-EU-DE V1.0 1/13...
