4.4 Setup-Modus
4.4.1
Einstellungsmodus-Basiswissen
1. Drücken Sie die SETUP-Taste, um auf den Einstellungsmodus zuzugreifen. Der unten
abgebildete Bildschirm wird auf dem LCD-Display des Messgeräts erscheinen.
2. Verwenden Sie die Pfeil-hoch- und Pfeil-runter-Tasten, um durch die Parameter zu blättern.
3. Drücken Sie die SHIFT-Taste, um auf einen bestimmten Parameter zur Bearbeitung
zuzugreifen (Das "SHIFT 1"-Displaysymbol wird auf in der oberen rechten Ecke des LCD-
Displays sichtbar werden).
4. Verwenden Sie die Pfeil-hoch- und Pfeil-runter-Tasten, um die Einstellung zu bearbeiten,
sobald auf einen Parameter zur Bearbeitung zugegriffen wurde (Parameterplatzhalter
hervorgehoben).
5. Wenn die SHIFT-Taste bei dem FILE NAME-Parameter gedrückt wird, kann der Nutzer die
erste Hälfte des Konfigurationsdatennamens auswählen (3P4 z. B.). Wenn die SHIFT-Taste
erneut gedrückt wird, erscheint das "SHIFT 2"-Symbol auf dem Display und der Nutzer kann
die zweite Hälfte des Datennamens auswählen (10001.XLS z. B.). Siehe Abbildung 4-4b als
Beispiel für einen SHIFT 2-Bildschirm. Dies trifft nur auf den FILENAME-Parameter zu.
6. Drücken Sie die SHIFT-Taste, um mit dem Durchblätter durch die weiteren Parameter
fortzufahren, indem Sie die Pfeil-hoch- und Pfeil-runter-Tasten verwenden.
7. Bitte beachten Sie, dass Sie, um auf den RS-232-Parameter zugreifen zu können, zu dem
RS-232 OUT SEL-Parameter blättern und dann die SETUP-Taste drücken müssen, um auf
die mehrseitige RS-232 output-Auswahl zuzugreifen. Beziehen Sie sich auf den RS-232-
Abschnitt in dieser Bedienungsanleitung für weitere Informationen.
8. Drücken Sie die EXIT-Taste, um den Einstellungsmodus zu verlassen.
9. Detaillierte Gebrauchsanweisungen für jeden einzelnen Parameter werden in dem nächsten
Abschnitt geschildert.

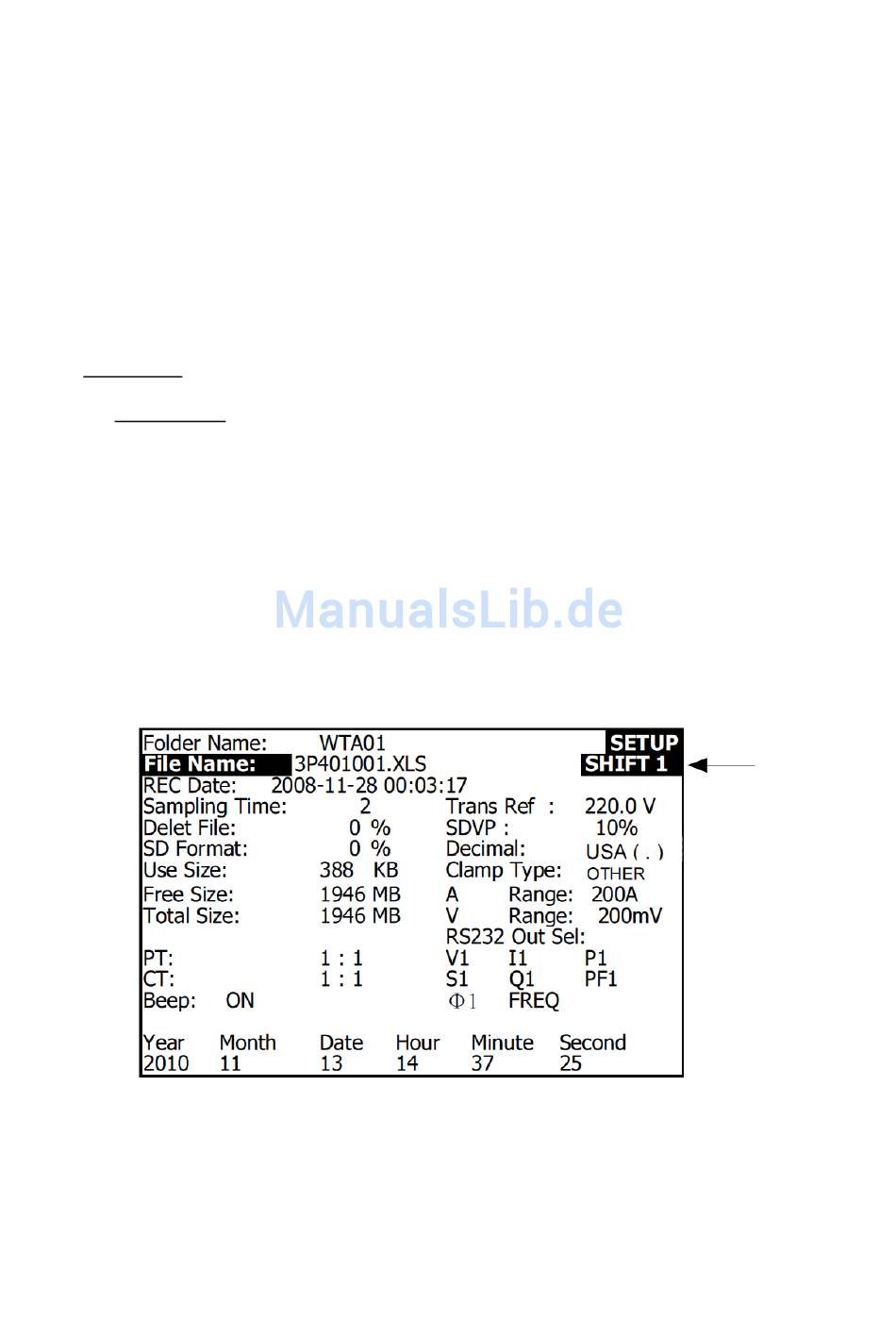

Setup-Modus-Bildschirm mit SHIFT 1-Symbol
