1Φ 3 W (einphasige, dreidrähtige) Messung
1. Schalten Sie das Gerät ein, indem Sie die 'Power'-Taste drücken (Posten 3-7, Diagramme
in Abschnitt 3) und dann die '1Φ 3Φ'-Taste (Posten 3-22) verwenden, um 1Φ 3 W
auszuwählen. Der ausgewählte Systemname wird auf der unteren linken Seite des
Displays angezeigt werden.
2. Verbinden Sie die Netzspannung L1, L2 und Vn (Neutral) mit den V1-, V2- und N-
Ausgängen des Geräts.
3. Verbinden Sie die zwei (2) Klemmen (A1 und A2) mit den Leitern (A1) und (A2).
4. Verbinden Sie die Klemmen 1 und 2 (A1 und A2) mit den A1- und A2-Ausgängen des
Geräts.
5. Die diesbezüglichen Messfaktoren werden auf dem Display erscheinen.
6. Messungsdefinitionen können im Abschnitt 5 bis 15 gefunden werden.

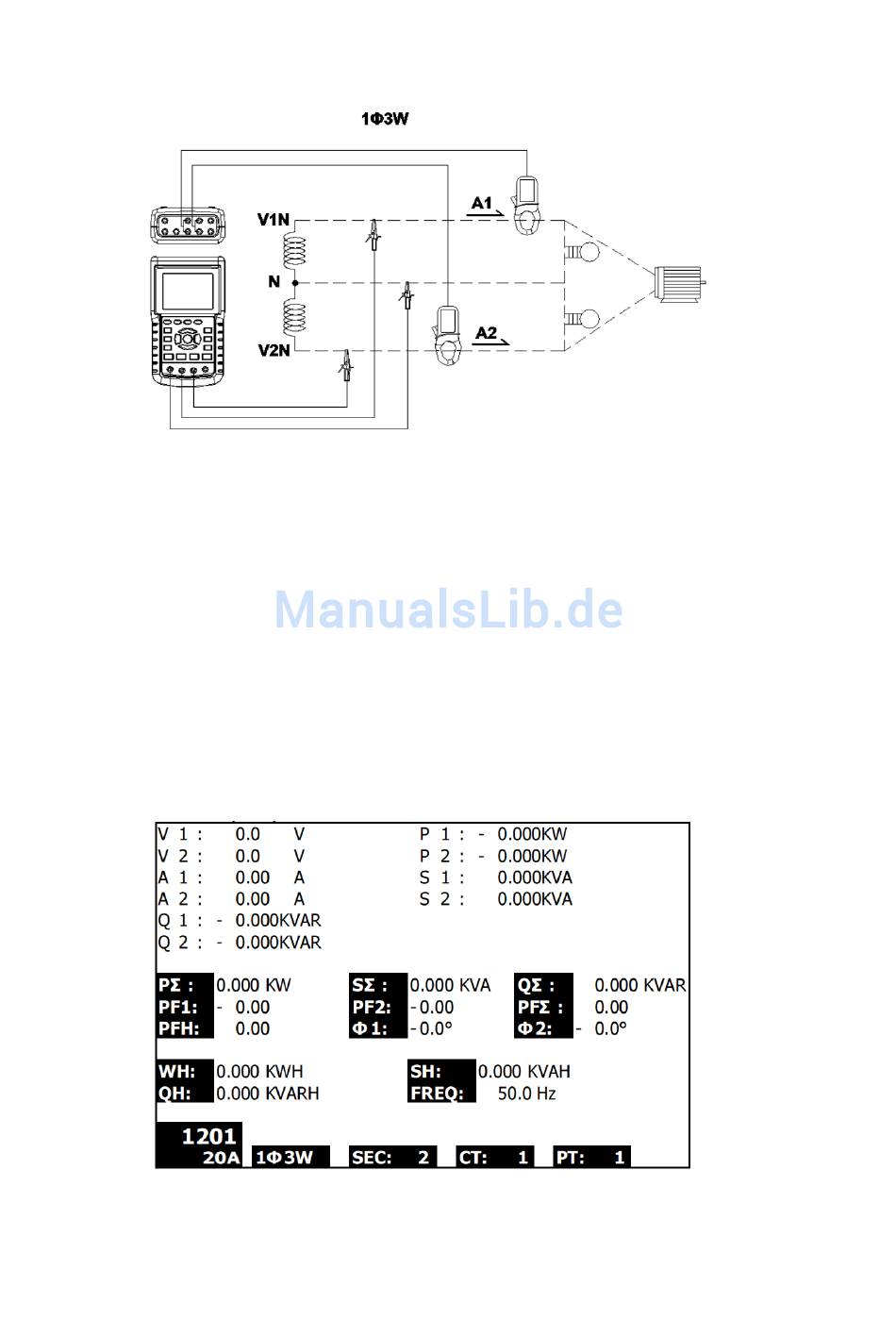

Abbildung 5-2
