4.5.2
File name: Stellen Sie einen Datennamen auf der SD-Karte ein
1.
Blättern Sie in dem Setup-Modus zu dem FILE NAME-Parameter herunter, indem Sie die
Pfeil-hoch- und Pfeil-runter-Tasten verwenden
2.
Der Bildschirm wird die "NO FILE"-Anzeige in der REC-Datum-Optionsgegend anzeigen,
wenn die ausgewählte Datei neu ist.
3.
Der Bildschirm wird das Aufzeichnungsdatum und die Zeit in der REC-Datum-
Optionsgegend bei existierenden Dateien anzeigen.
4.
Drücken Sie die SHIFT-Taste. Das "SHIFT 1"-Symbol wird auf der oberen rechten Seite
des Bildschirms erscheinen und die erste Hälfte des Dateinamens, welcher die Anzahl der
Leitungen und Phasen angibt (3P4 z. B.) wird aufleuchten und bereit zur Bearbeitung sein.
Verwenden Sie die Pfeiltasten, um die gewünschte Konfiguration auszuwählen. Wählen
Sie 1P/2 W (1P2), 1P/3 W (1P3), 3P/3 W (3P3) oder 3P/4 W (3P4) aus. Siehe Abbildung 4-
5-2c unten.
5.
Drücken Sie erneut die SHIFT-Taste und das "SHIFT 2"-Symbol wird auf der oberen
rechten Seite des Bildschirms erscheinen und die zweite Hälfte des Dateinamens, welchen
der Nutzer je nach Belieben anpassen kann, wird hervorgehoben werden. Verwenden Sie
die Pfeiltasten, um eine Zahl zwischen 001 bis zu einschließlich 0050 auszuwählen. Siehe
Abbildung 4-5-2d unten.
6.

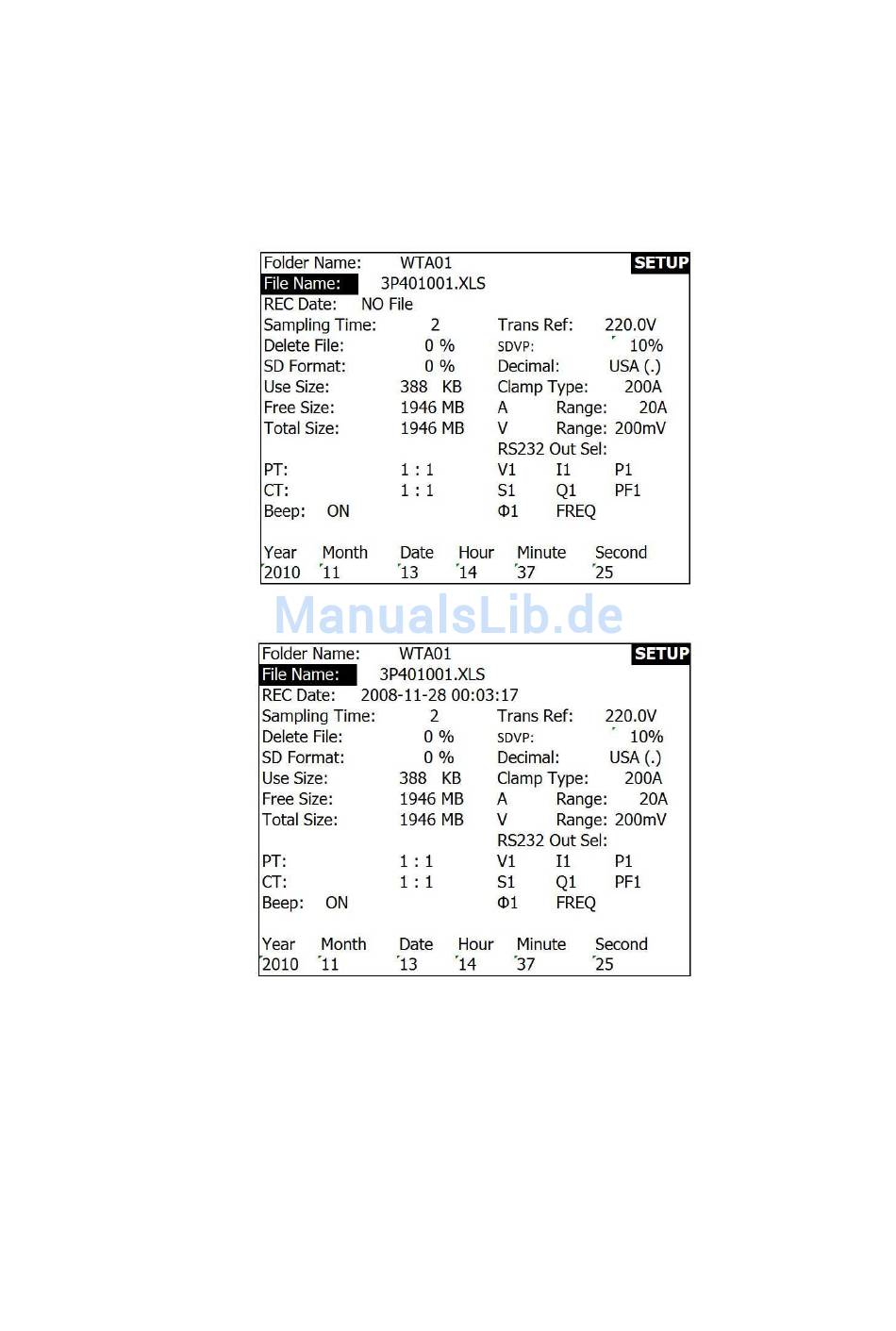

Beispiele für Dateinamen:
Dateinamen (Bildschirm 1)
Dateinamen (Bildschirm 2)
15
PQ3470-EU-GE V1.4
10/12
