4.5.14 Einstellen des Spannungsbereichs
1.
Verwenden Sie im Setup-Modus die Pfeil-hoch- und Pfeil-runter-Tasten, um zu dem "V
RANGE"-Feld zu blättern.
2.
Drücken Sie die SHIFT-Taste und das "SHIFT1"-Symbol wird sich einschalten.
Verwenden Sie die ▲ oder ▼ -Tasten, um die Spannung auszuwählen (Bitte beachten
3.
Sie, dass dieser Wert festgelegt ist, außer CLAMP TYPE ist auf "Other" eingestellt)
4.
Drücken Sie erneut die SHIFT-Taste, um zum Setup-Modus zurückzukehren oder drücken
Sie die EXIT-Taste, um den Setup-Modus zu verlassen.
4.5.15 Einstellen der RS-232-Ausgabeparameter
1.
Verwenden Sie im Setup-Modus die Pfeil-hoch- und Pfeil-runter-Tasten, um zu dem
"RS232 OUT SEL"-Feld zu blättern.
2.
Drücken Sie die SETUP/ENTER-Taste, um in den RS232-Ausgabe-Auswahlmodus zu
gelangen. Es gibt vier(4) Seiten mit neun Ausgabeauswahlmöglichkeiten, die jederzeit
ausgewählt werden können.
3.
Verwenden Sie alle vier Pfeiltasten, um die Ausgabewahlen einzustellen.
4.
Drücken Sie die SETUP-Taste, um eine Ausgabeart auszuwählen (die Auswahl wird
hervorgehoben werden).
5.
Drücken Sie die SETUP-Taste, um die Wahl einer Ausgabeart wieder rückgängig zu
machen (es wird nicht mehr hervorgehoben).
6.
Drücken und halten Sie die SHIFT-Taste für mindestens 2 Sekunden, um alle RS-232-
Ausgabewahlen zu löschen.
7.
Drücken Sie für einen Moment die SHIFT-Taste, um durch die Seiten zu blättern (es gibt
vier Seiten).
8.
Drücken Sie die EXIT-Taste, um den RS232-Ausgabemodus zu verlassen.
9.
Falls neun Posten ausgewählt wurden wird auf dem Display die Anzeige "full" erscheinen.

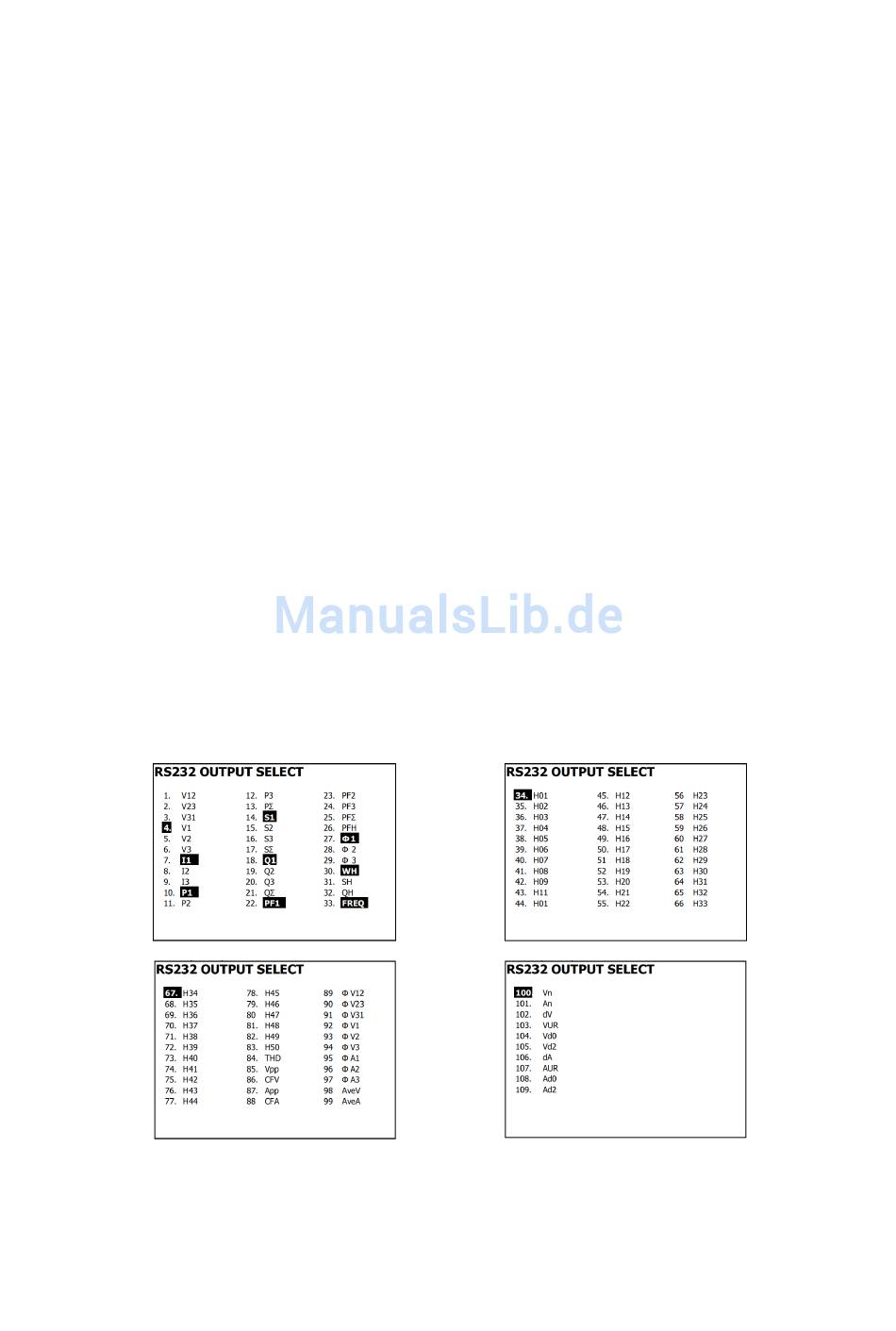

RS232 – Ausgabewahlseiten
19
PQ3470-EU-GE V1.4
10/12
