5.5
Stromstärken- (CT) / Potential- (PT) Umwandlermessungen
1. Schalten Sie das Gerät ein, indem Sie die 'Power'-Taste drücken (Posten 3-7, Diagramme
in Abschnitt 3) und dann die '1Φ 3Φ'-Taste (Posten 3-22) verwenden, um 3Φ 4 W
auszuwählen. Der ausgewählte Systemname wird auf der unteren linken Seite des
Displays angezeigt werden.
2. Verbinden Sie die Netzspannung L1, L2, L3 und Vn mit den V1-, V2-, V3- und N-
Ausgängen des Geräts.
3. Verbinden Sie die drei (3) Klemmen (A1, A2, A3) mit den Leitern A1, A2, A3.
4. Verbinden Sie die Klemmen (A1, A2 und A3) mit den A1-, A2- und A3-Ausgängen des
Messgeräts.
5. Die diesbezüglichen Messfaktoren werden auf dem Display erscheinen.
6. Messungsdefinitionen können im Abschnitt 5 bis 15 gefunden werden.

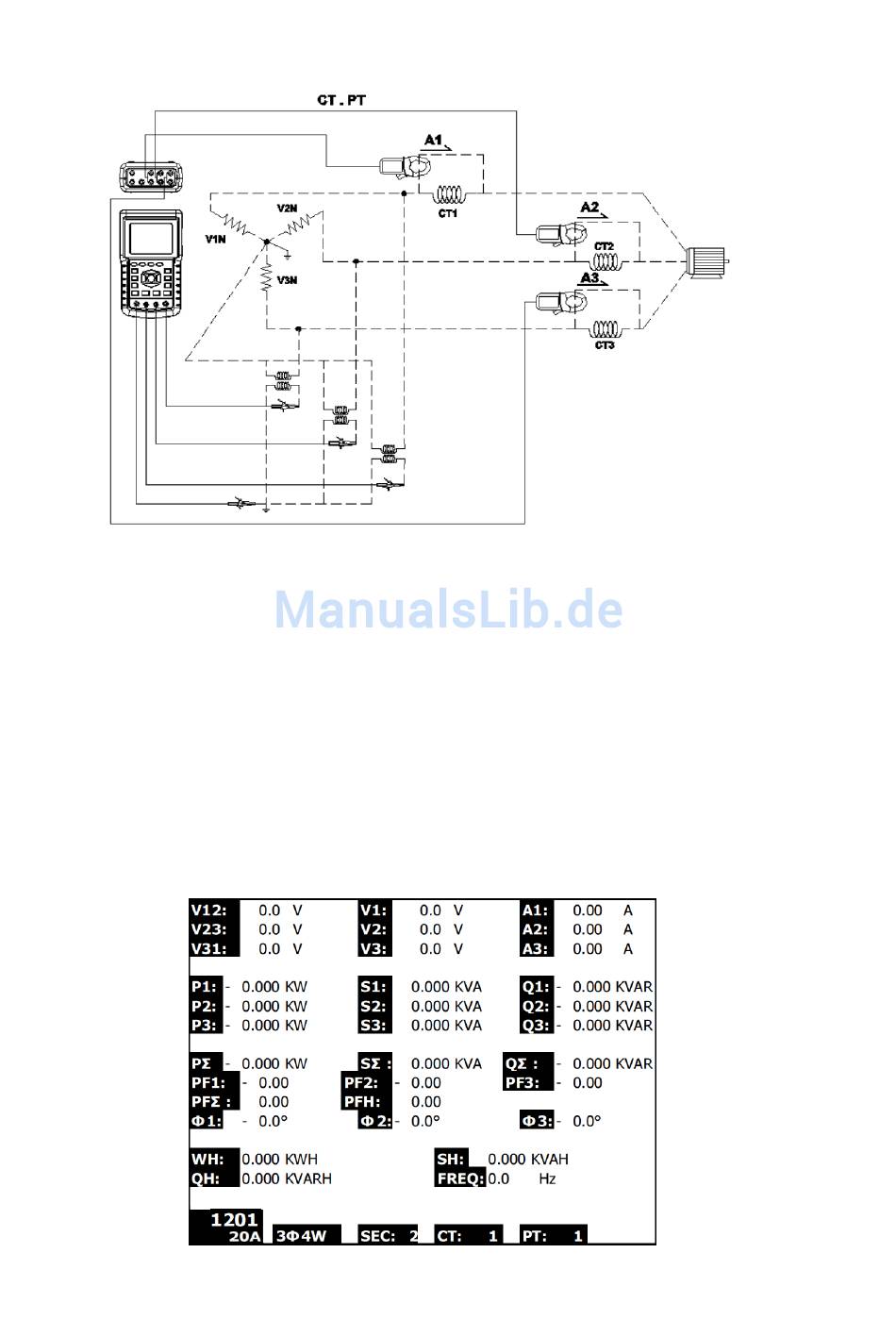

Abbildung 5-5
25
PQ3470-EU-GE V1.4
10/12
