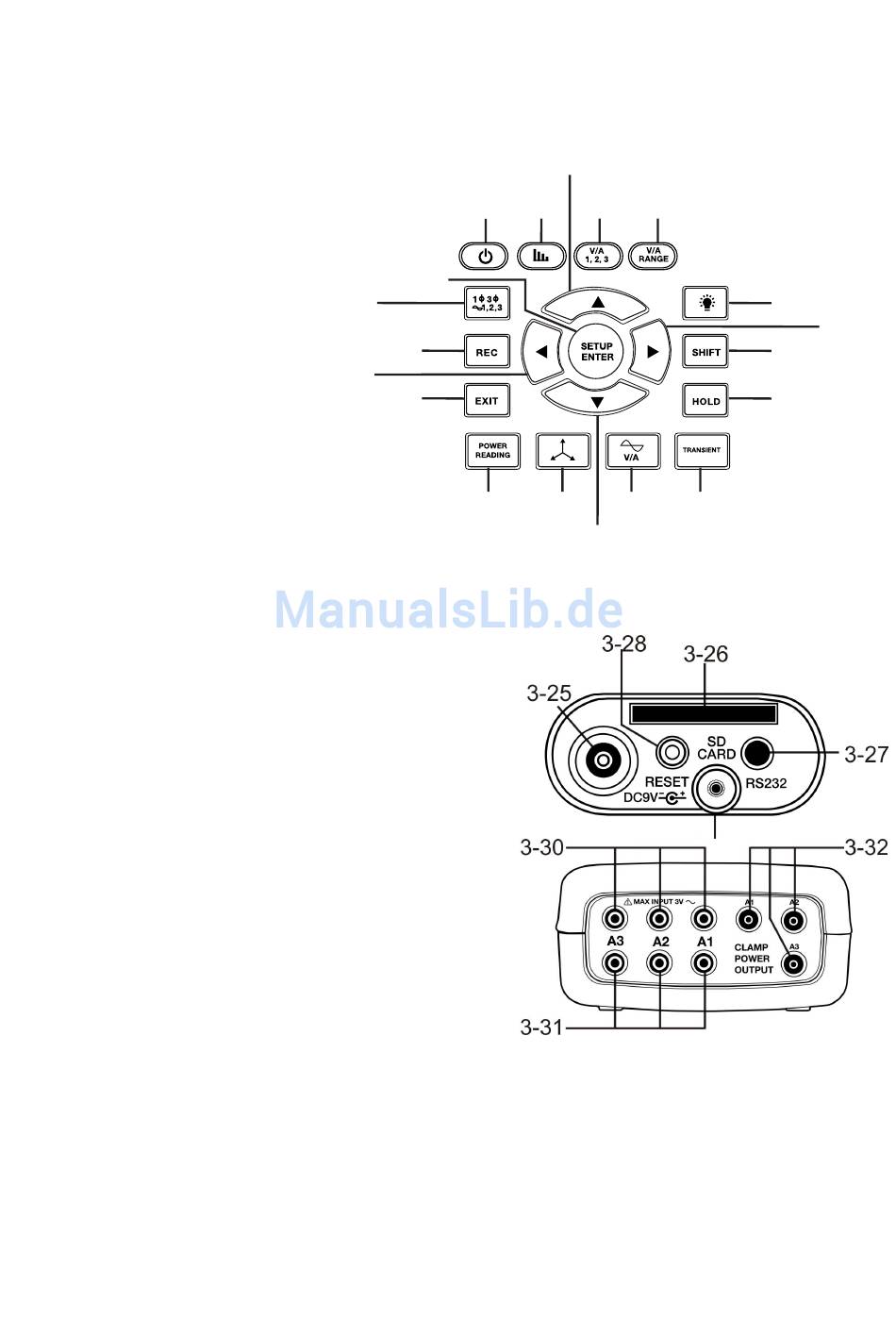

Beschreibung des Bedienfelds
3-6. Display-Hintergrundbeleuchtung AN-AUS
3-7. Ein- und Aussschalten des Geräts
3-8. Exit (beim Programmieren)
3-9. REC Datenloggerspeicher
3-10. Volt-/Ampère-Bereich
3-11. Shift (beim Programmieren)
3-12. Setup / Enter
3-13. HOLD (Display anhalten)
3-14. Kurzzeitige Anzeige
3-15. V-/A-Wellenformanzeige
3-16. Koeffizientenanzeige
3-17. Leistungsmessung
3-18. ▲ Pfeil-hoch
3-19. ▼ Pfeil-runter
3-20. ◄ Pfeil-nach links
3-21. ► Pfeil-nach rechts
3-22. Phasen- / Leitungseinstellung
3-23. Oberschwingungsanzeige
3-24. Oberschwingungen-Analyseanzeige
Rechte Seite des Messgeräts
3-25. 9 V-Netzteilanschlussstelle
3-26. SD-Kartenschlitz
3-27. RS232 PC-Schnittstelle
3-28. Reset-Knopf
3-29. Schraubverschluss für Schutzkappe
Messgeräteoberseite
3-30. positive Klemmen-Eingangsbuchsen
3-31. negative Klemmen-Eingangsbuchsen
3-32. Klemmenstromkabelverbindungen
Hinweis: Das Batteriefach und der Standfuß befinden sich auf der Rückseite des Geräts.
3-7
3-12
3-22
3-9
3-20
3-8
3-17
9
3-18
3-23 3-24
3-10
3-16
3-15 3-14
3-19
3-6
3-21
3-11
3-13
PQ3470-EU-GE V1.4
10/12
