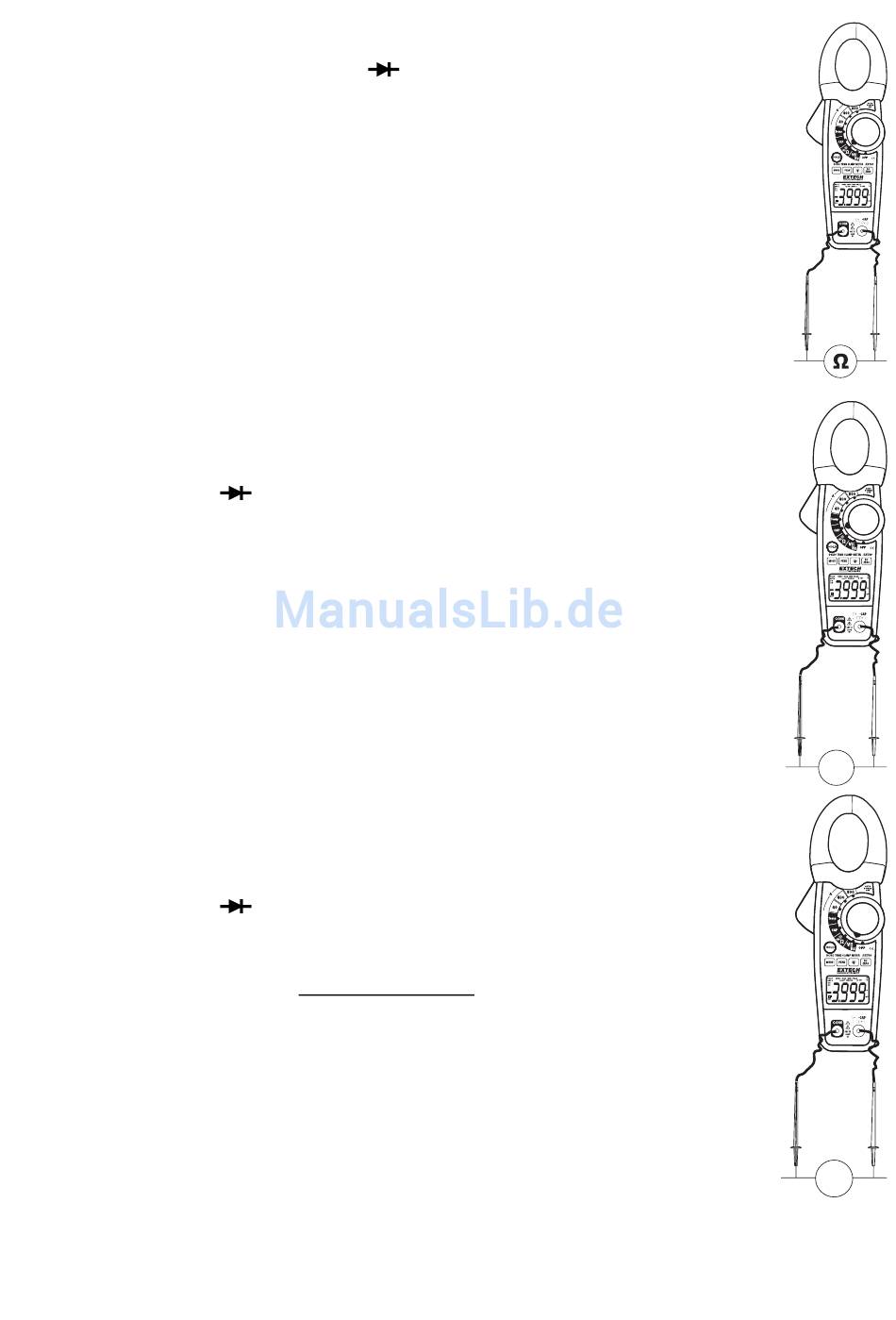

Widerstandsmessungen

1. Das schwarze Messkabel in die negative COM-Buchse und das rote Messkabel
in die positive V·Ω·CAP·TEMP Hz·
2. Den Funktionswahlschalter auf Ω stellen.
3. Berühren Sie den Schaltkreis oder das zu prüfende Element mit den
Messkabelspitzen.
4. Den Widerstand auf dem LCD ablesen.
Messung der elektrischen Kapazität
WARNUNG : Stromschlaggefahr. Den zu prüfenden Kondensator vor dem Messvorgang entladen.
1. Den Funktionswahlschalter auf CAP stellen.
2. Den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse
stecken und den Bananenstecker des roten Messkabels in die positive V· Ω
·CAP·TEMP Hz-
3. Berühren Sie das zu prüfende Element mit den Messkabelspitzen. Wenn "dISC"
auf dem Display erscheint, entfernen Sie das Teil und entladen Sie es.
4. Lesen Sie nun den Kapazitätswert im Display ab.
5. Das Display gibt den richtigen Dezimalwert mit Punkt an.
Hinweis: Bei Messungen von großen Kapazitäten kann es ein paar Minuten dauern,
bis sich die endgültige Messanzeige stabilisiert hat.

Frequenzmessungen

1. Den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse
stecken und den Bananenstecker des roten Messkabels in die positive V· Ω
·CAP·TEMP Hz-
2. Den Funktionswahlschalter auf V Hz stellen.
3. Die Taste MODE drücken und gedrückt halten, um die Funktion Frequenz (Hz)
zu wählen. „k HZ" erscheint auf dem Display.
4. Berühren Sie das zu prüfende Element mit den Messkabelspitzen.
5. Lesen Sie nun den Frequenzwert im Display ab.
6. Das Display gibt den richtigen Dezimalwert mit Punkt an.
7. Erneut die Taste MODE drücken und gedrückt halten, um zum
Spannungsmodus zurückzukehren.
Buchse stecken.
Buchse stecken.
Buchse stecken.
6
CAP
Hz
EX730-EU-GE-V3.2-3/12
