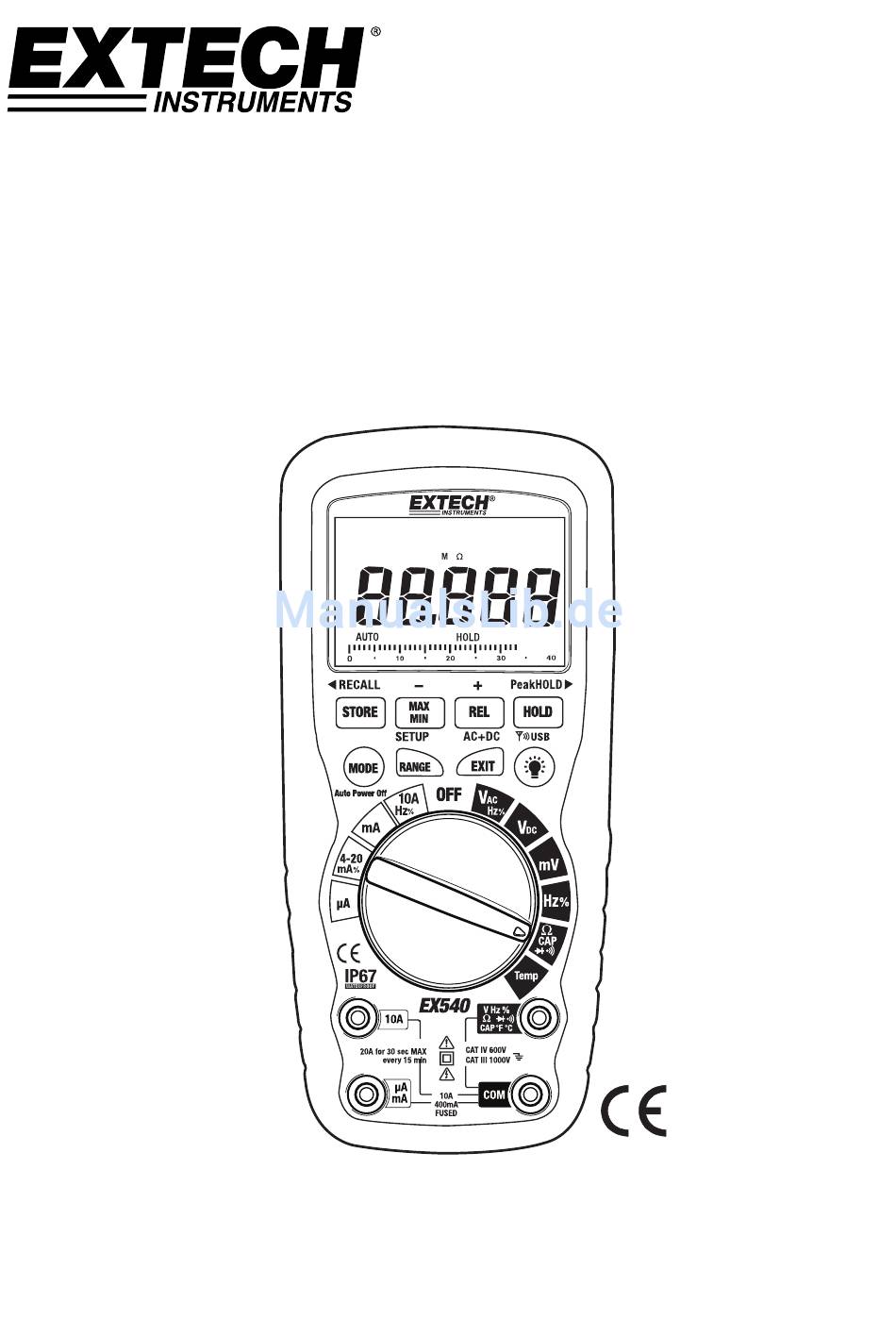

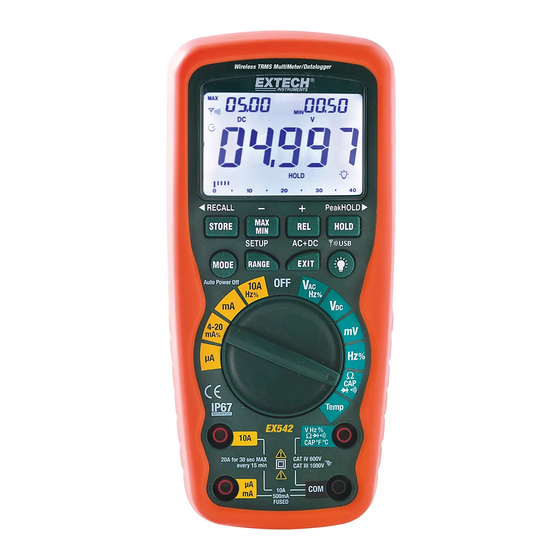

- Seite 1 Benutzerhandbuch Drahtloses TRMS Multimeter Modell EX542...
- Seite 2 Hinweis – Beispiele schließen Schalter in festen Installationen und einige Ausrüstungen für industriellen Gebrauch mit dauerhaftem Anschluss an die feste Installation ein. ÜBERSPANNUNGSKATEGORIE IV Geräte der ÜBERSPANNUNGSKATEGORIE IV werden bei der ursprünglichen Installation verwendet. Hinweis – Beispiele schließen elektrische Messgeräte und Primärüberstromschutzausrüstungen ein. EX542-de-DE_v1.5 06/15...
-
Seite 3: Sicherheitshinweise
Betreiben Sie das Gerät NIEMALS, bevor die Batterieabdeckung sowie die Batterie und Sicherung korrekt installiert und gesichert sind. Falls das Gerät für einen vom Hersteller nicht spezifizierten Zweck eingesetzt wird, kann der eingebaute Schutz des Geräts gehindert werden. EX542-de-DE_v1.5 06/15... - Seite 4 Prozent (relative Einschaltdauer) Relationsmessung Wechselstrom AUTO Automatische Bereichswahl Gleichstrom HOLD Anzeigenwert „einfrieren“ ºF Grad Fahrenheit ºC Grad Celsius Maximum Minimum Seriennummer Sekunde Parameter-Auswahl AC+DC Wechselstrom + Gleichstrom TRMS True RMS Speichern Aufruf (Recall) AUTO Automatische Bereichswahl Automatische Abschaltung aktiviert Hintergrundlicht EX542-de-DE_v1.5 06/15...
-
Seite 5: Messung Von Gleichspannung
Drücken Sie die Taste MODE erneut zur Anzeige von „%”. Lesen Sie die den %-Wert des Arbeitszyklus auf dem Hauptbildschirm ab. Drücken Sie zur Messung von AC+DC bei angezeigtem ACV auf dem Hauptbildschirm die Taste EXIT für 2 Sekunden. EX542-de-DE_v1.5 06/15... -
Seite 6: Messung Von Mv Spannung
Stromkreis an dem Punkt, an dem Sie Strom messen möchten. . Berühren Sie mit der schwarzen Messspitze die negative Seite des Stromkreises. Berühren Sie mit der roten Messspitze die positive Seite des Stromkreises. Legen Sie Strom an den Stromkreis an. Lesen Sie den Strommesswert auf dem Bildschirm ab. EX542-de-DE_v1.5 06/15... -
Seite 7: Messung Von Wechselstrom (Frequenz, Arbeitszyklus)
Berühren Sie mit den Messspitzen quer den Stromkreis oder das Teil, welches getestet werden soll. Am besten nehmen Sie eine Seite des zu testenden Teils vom Strom, so dass der restliche Stromkreis nicht mit der Widerstandsmessung interferiert. Lesen Sie den Widerstand auf dem Bildschirm ab. EX542-de-DE_v1.5 06/15... -
Seite 8: Durchgangsprüfung
Stecken Sie den roten Messfühler in die positive V–Buchse. Drücken Sie die Taste MODE zum Anzeigen von „F” Berühren Sie mit den beiden Spitzen der Messfühler den zu messenden Kondensator. Lesen Sie den Kapazitätswert auf dem Bildschirm ab. EX542-de-DE_v1.5 06/15... -
Seite 9: Messung Der Temperatur
Berühren Sie mit den beiden Spitzen der Messfühler den zu messenden Stromkreis. Lesen Sie die Frequenz auf dem Bildschirm ab. Drücken Sie die Taste MODE zum Anzeigen von „%”. Lesen Sie die den %-Wert des Arbeitszyklus auf dem Bildschirm ab. EX542-de-DE_v1.5 06/15... -
Seite 10: Auswahl Autobereich / Manueller Bereich
„▲" erscheint auf dem Bildschirm. Der rechte Nebenbildschirm zeigt den anfänglich gemessenen Wert an (den gespeicherten Wert). Der linke Nebenbildschirm zeigt den aktuell gemessenen Wert an. Der Hauptbildschirm zeigt den Relativwert an (aktuell gemessener Wert minus gespeicherten Wert). EX542-de-DE_v1.5 06/15... -
Seite 11: Speicherung Von Daten
Position wird auf dem Hauptbildschirm angezeigt. Drücken Sie einmal die Taste PEAKHOLD zum durchgängigen Abrufen von Daten von den Positionen 0000 bis XXXX. Durch erneutes Drücken werden die Daten erneut abgerufen. Drücken Sie die Taste EXIT zum Verlassen der Aufruf-Funktion. EX542-de-DE_v1.5 06/15... -
Seite 12: Löschen Des Speichers
EXIT für 2 Sekunden zum Auswählen der AC+DC Messung. Die Genauigkeit entspricht der innerhalb der AC-Messfunktionen. Auf dem Bildschirm erscheint das Zeichen AC+DC. Drücken Sie die Taste EXIT zum Verlassen dieser Funktion. NIEDRIG-BATTERIE-ANZEIGE Wenn das Symbol auf dem Bildschirm erscheint, sollte die Batterie ausgetauscht werden. EX542-de-DE_v1.5 06/15... -
Seite 13: Austausch Der Batterie
Ihre gebrauchten Batterien / Speicher an Sammlungspunkten in Ihrer Gemeinschaft übergeben oder wohin auch immer Batterien / Speicher sind verkauft! Verfügung: Folgen Sie den gültigen gesetzlichen Bedingungen in Rücksicht der Verfügung der Vorrichtung am Ende seines Lebenszyklus EX542-de-DE_v1.5 06/15... -
Seite 14: Austausch Der Sicherungen
400mA Bereich [SIBA 70-172-40], 10A/1000V flinke für den 20A Bereich [SIBA 50-199-06]). 7. Setzen Sie die Rückabdeckung, Batterie und Batterieabdeckung wieder ein und sichern Sie diese. WARNUNG: Zur Vermeidung eines elektrischen Schlages, benutzen Sie das Gerät niemals, bevor die Sicherungsabdeckung wieder eingesetzt und gesichert ist. EX542-de-DE_v1.5 06/15... - Seite 15 (20A: maximal 30 Sekunden mit verminderter Genauigkeit) Alle AC-Spannungsbereiche sind festgelegt von 5% des Bereichs bis 100% des Bereichs HINWEIS: Die Genauigkeit gilt für den Bereich zwischen 18 C uns 28 C (65 F und 83 F) und weniger als 75% RH. EX542-de-DE_v1.5 06/15...
