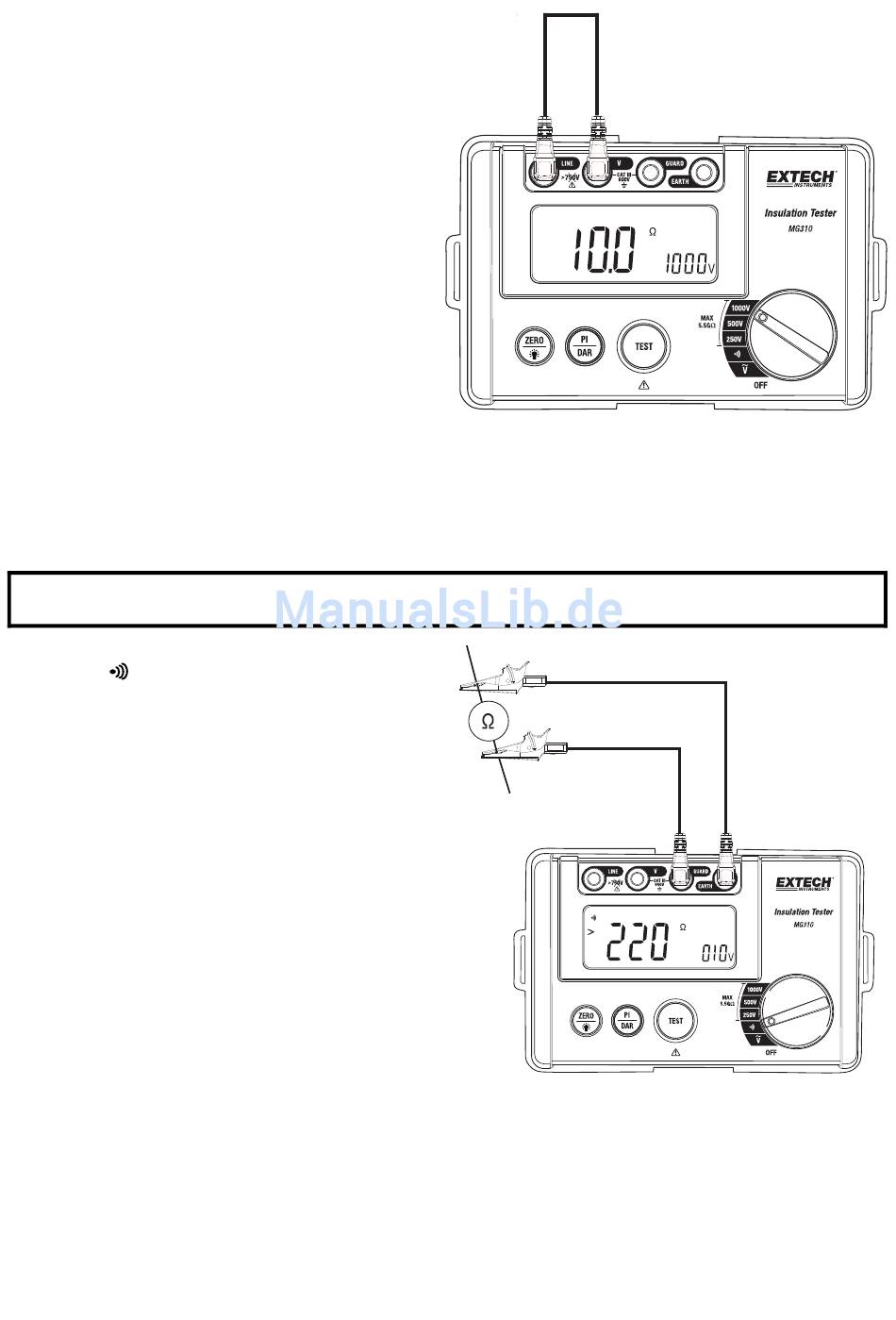

GENAUIGKEITSPRÜFUNGS‐FUNKTION
MG310 verfügt über eine 10MΩ
Genauigkeitsprüfungs‐Funktion während der
Isolationswiderstand Modus eingeschaltet ist.
Um die Genauigkeit zu überprüfen:
1.
Verbinden Sie eine Drahtbrücke an das
Gerät zwischen der LINE (4) und V (3)
Eingangsbuchse, wie in der Abbildung
dargestellt.
2.
Wählen Sie eine der drei
Ausgangsspannungen (250/500/100V)
mit dem Funktionsschalter.
3.
Drücken Sie die TEST Taste um mit der
Prüfung zu beginnen.
4.
Wenn die Prüfung abgeschlossen ist
zeigt das Gerät 10.0MΩ (± 0.1MΩ) im Display an. Wenn das Messgerät keinen genauen
Messwert anzeigt sollte es gewartet werden.
MESSUNG NIEDRIGER WIDERSTÄNDE UND DURCHGANGSPRÜFUNG
WARNUNG: Um einen Stromschlag zu vermeiden, messen Sie niemals den Durchgang am
Stromkreis oder Kabeln mit Hochspannung.
1.
Drehen Sie den Funktionsschalter auf
die (Durchgang) Position.
2.
Stecken Sie den Bananenstecker der
schwarzen Messleitung an die GUARD
(2) Buchse.
Stecken Sie den Bananenstecker der
roten Messleitung an die EARTH (1)
Buchse.
3.
Drücken Sie die TEST Taste. Die
Tastenlampe erleuchtet und zeigt an,
dass die Prüfung beginnen kann.
4.
Schließen Sie die Prüfspitzen an den zu
Prüfenden Stromkreis oder Kabel.
5.
Liegt der Widerstandsmesswert unter
20Ω, ertönt ein akustisches Warnsignal
und das Warnsymbol wird im Display
angezeigt. Wenn der Stromkreis geöffnet ist zeigt das Display > 220Ω.
6.
Drücken Sie die TEST Taste erneut um den Test Modus auszuschalten (Die Lampe schaltet
sich aus) bevor Sie die Messleitungen von dem zu prüfenden Stromkreis und dem
Messgerät trennen.
8
