Inhaltszusammenfassung für Extech Instruments PS101

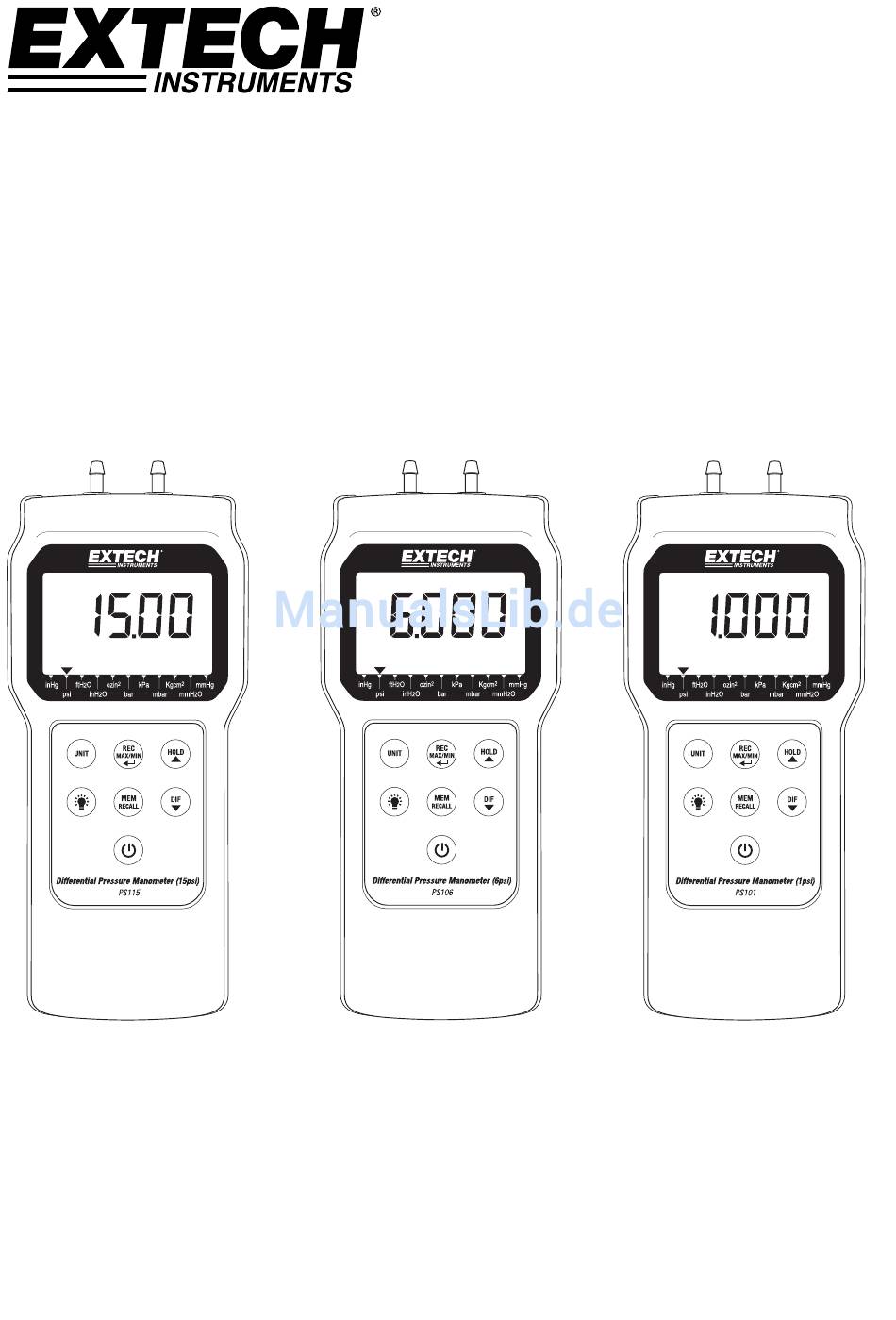

- Seite 1 BENUTZERHANDBUCH Differenzdruckmanometer Modell PS101, PS106 und PS115...

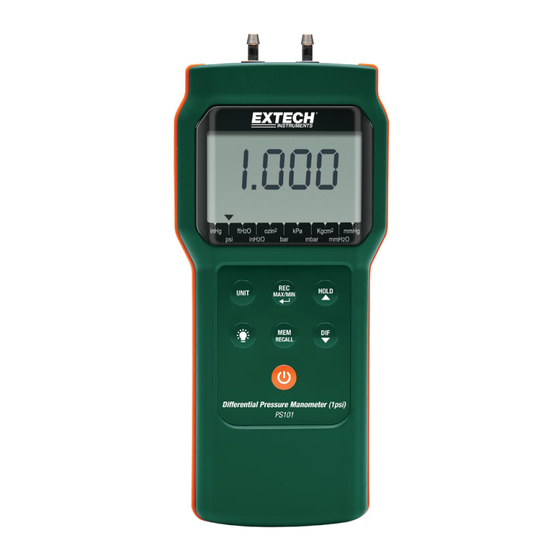

- Seite 2 Messgerät einen Messwert anzeigen, der den tatsächlichen Messwert minus einer gespeicherten Referenz (DIF-Modus) darstellt. Die Modelle PS101 (±1 psi), PS106 (±6 psi) und PS115 (±15 psi) bieten 11 Maßeinheiten, Speicherplatz für 99 Messungen, MAX/MIN-Aufzeichnung mit Relativmodus, Zeitstempel, Data- Hold, automatische Abschaltfunktion, Null-Funktion, hintergrundbeleuchtetes LCD.
- Seite 3 Beschreibung Beschreibung des Messgeräts Überdruckanschluss Unterdruckanschluss Messwertanzeige auf LCD Pfeil für ausgewählte Maßeinheit Ausgewählte Maßeinheit Taste UNIT (Einheit) für die Messung Taste REC - MX/MN - Return Taste LCD-Hintergrundbeleuchtung HOLD – Aufwärts-feiltaste ▲ 10. DIF – Abwärts-Pfeiltaste ▼ 11. Taste MEM - RECALL (Speicher - Abrufen) 12.
- Seite 4 Beschreibung des Bedienfelds Ein-/Ausschalter Zum Speichern einer Messung kurz drücken. Das MEMO (Speichern)-Symbol und die Speicherplatznummer werden auf dem Display mit einem blinkenden Messwert angezeigt. Zum Aufrufen des Abrufmodus 3 Sekunden lang gedrückt halten (navigieren Sie mit den Auf- und Abwärtspfeiltasten in den gespeicherten Messwerten).
-
Seite 5: Erste Schritte
Schonung der Batterien automatisch aus. Anschlüsse Die Druckschläuche werden an die Eingangsanschlüsse oben am Messgerät angeschlossen. Beachten Sie den Druckbereich für jedes Messgerätemodell: PS101 (±1 psi), PS106 (±6 psi) und PS115 (±15 psi). Maßeinheiten Der Pfeil unten auf dem LCD zeigt auf die aktuell ausgewählte Maßeinheit. Wenn Sie die Maßeinheit ändern möchten, drücken Sie die Taste UNIT, bis der Pfeil auf die gewünschte... - Seite 6 Anzeige der Differenz (DIF) Das Messgerät kann Messwerte anzeigen, die den aktuellen Messwert abzüglich eines gespeicherten Referenzwert darstellen. Um einen Referenzwert zu speichern, drücken Sie die Taste DIF ▼, wenn der gewünschte Referenzwert auf dem Display angezeigt wird. Das DIF-Symbol erscheint auf dem LCD und das zeigt an, dass der Differenzmodus aktiviert wurde.
-
Seite 7: Austausch Und Entsorgung Der Batterien
Allgemeine Daten Display Multifunktions-LCD mit Hintergrundbeleuchtung Statusanzeigen Multifunktionsanzeigesymbole und Anzeige Batterie erschöpft Messbereiche Modell PS101: 1 psi Modell PS106: 6 psi Modell PS115: 15 psi Maßeinheiten Bar, psi, kg/cm , mm Hg, inch Hg, mm H2O, inch H2O, hPA, kPA und oz in Genauigkeit (Messgerät) - Seite 8 Eingangsmessbereich und Auflösungstabelle Modell PS101 Modell PS106 Modell PS115 in Hg 2,036 12,216 30,540 1,000 6,000 15,000 ft H 2,307 13,840 34,600 in H 27,68 166,08 415,20 oz in 16,00 96,00 240,00 0,069 0,414 1,034 6,89 41,36 103,42 mbar 68,9...
