4.0 Messgerätebasiswissen und der Einstellungsmodus
4-1 Initialisierungsdisplay
1. Wenn das Messgerät eingeschaltet wird, erscheint der Initialisierungsdisplay (siehe Abbildung
4-1 unten).
2. Das Messgerät wird auch nach einer eingelegten SD-Karte suchen. "SD check" wird auf der
unteren rechten Seite des Displays auftauchen. Falls eine SD-Karte eingelegt ist, so wird der
blinkende Bildschirm nach einigen Sekunden ausgehen. Falls keine SD-Karte eingelegt ist, wird
der Bildschirm "No disk" anzeigen.
4-2 Messwertanzeigen
Nach dem Initialisierungsdisplay zeigt der Messgerätebildschirm eine der
Messwertanzeigekonfigurationen an. Das Messgerät kehrt zu der Bildschirmeinstellung zurück, die
bei dem letzten Abschaltprozess angezeigt wurde, und könnte eine andere als die unten
aufgeführte sein. Weitere Bildschirmkonfigurationen werden später in dieser Bedienungsanleitung
gezeigt.

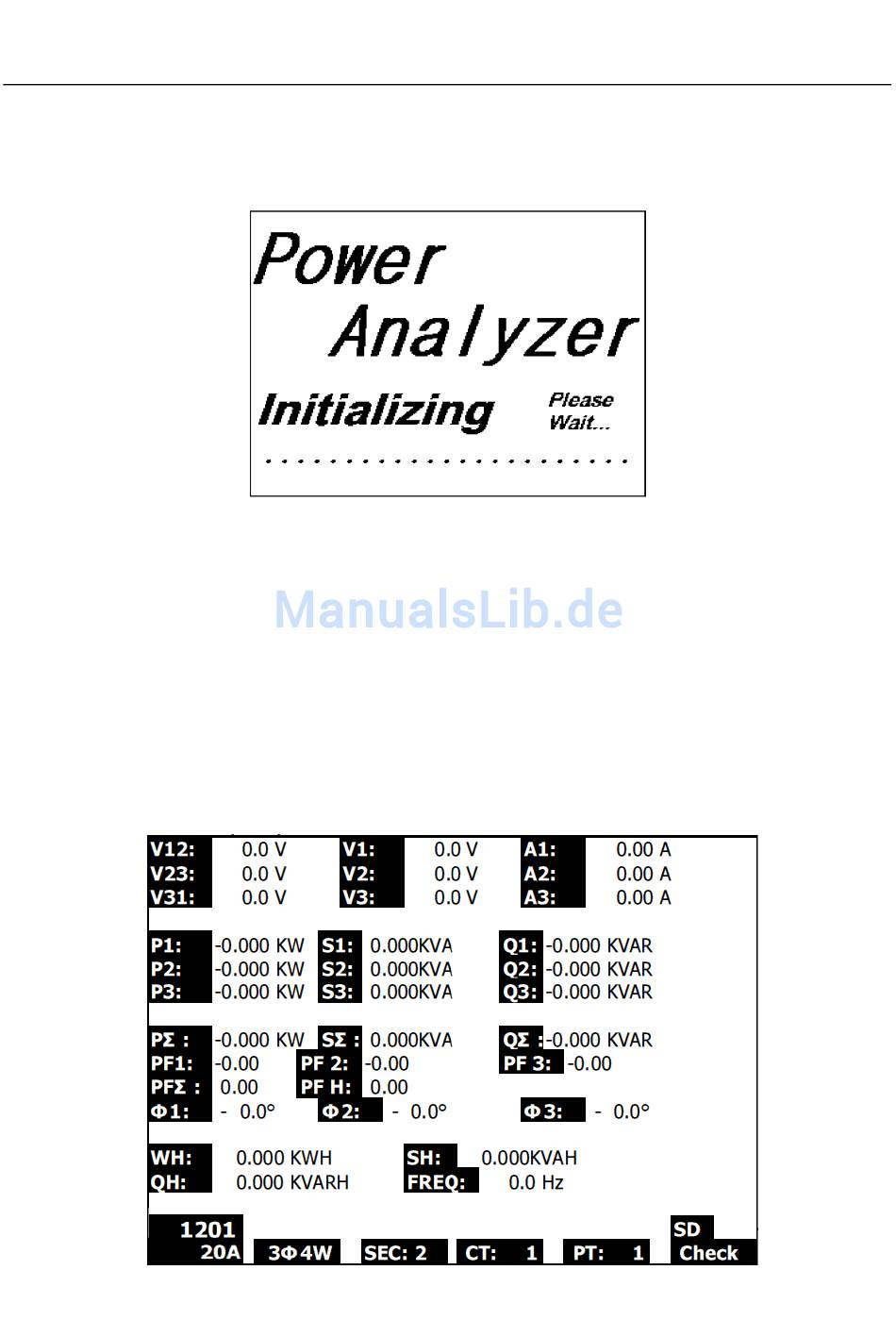

Abbildung 4-1: Erst-Inbetriebnahme Initialisierungsdisplay
Beispiel einer Messwertanzeige
10
PQ3470-EU-GE V1.4
10/12
