Wechsel

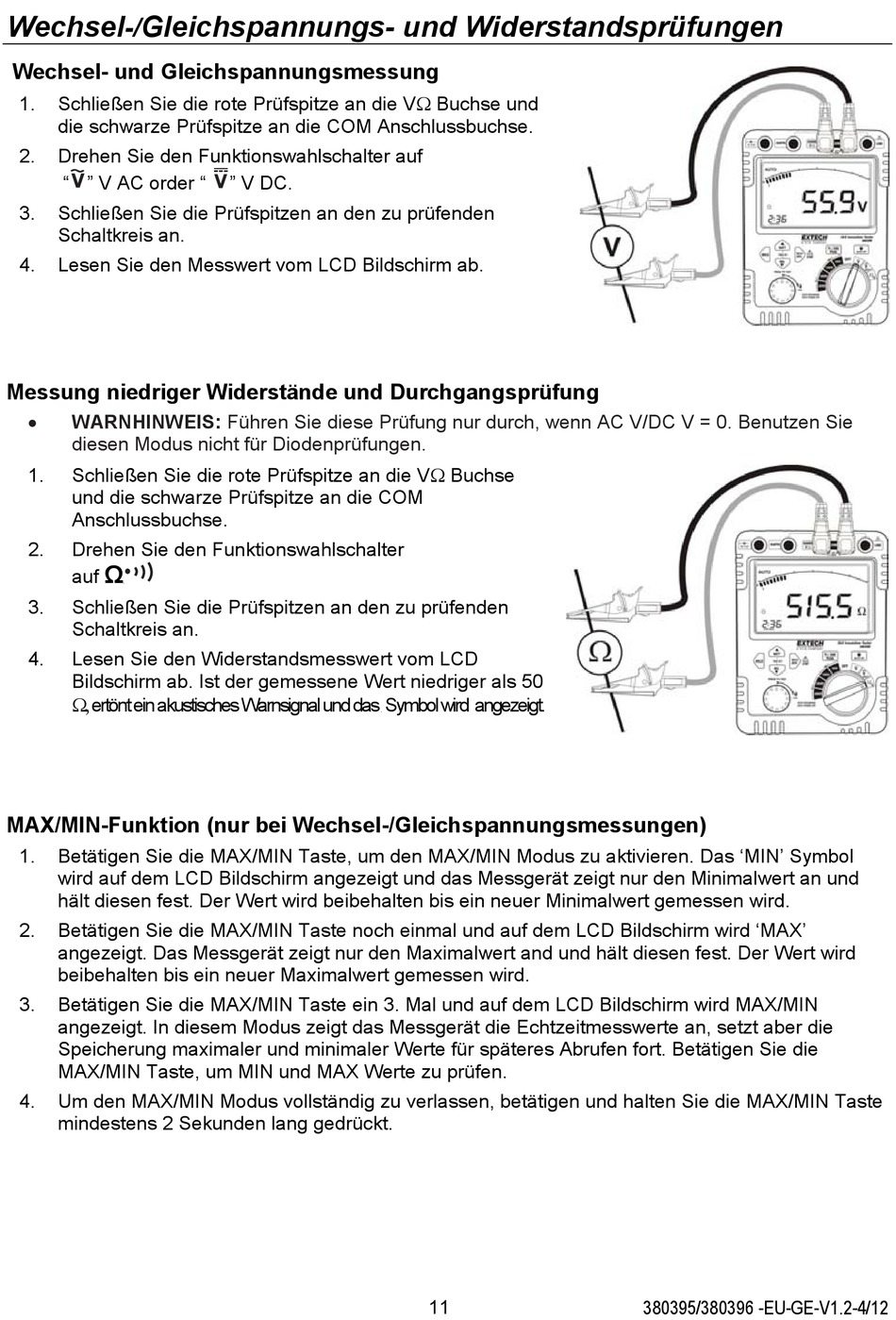

Gleichspannungs- und Widerstandsprüfungen
-/
Wechsel- und Gleichspannungsmessung
1.
Schließen Sie die rote Prüfspitze an die V Buchse und
die schwarze Prüfspitze an die COM Anschlussbuchse.
2.
Drehen Sie den Funktionswahlschalter auf
" " V AC order "
3.
Schließen Sie die Prüfspitzen an den zu prüfenden
Schaltkreis an.
4.
Lesen Sie den Messwert vom LCD Bildschirm ab.
Messung niedriger Widerstände und Durchgangsprüfung
WARNHINWEIS: Führen Sie diese Prüfung nur durch, wenn AC V/DC V = 0. Benutzen Sie
diesen Modus nicht für Diodenprüfungen.
1.
Schließen Sie die rote Prüfspitze an die V Buchse
und die schwarze Prüfspitze an die COM
Anschlussbuchse.
2.
Drehen Sie den Funktionswahlschalter
Ω
auf
3.
Schließen Sie die Prüfspitzen an den zu prüfenden
Schaltkreis an.
4.
Lesen Sie den Widerstandsmesswert vom LCD
Bildschirm ab. Ist der gemessene Wert niedriger als 50
ertönt ein akustisches Warnsignal und das Symbol wird angezeigt.
MAX/MIN-Funktion (nur bei Wechsel-/Gleichspannungsmessungen)
1.
Betätigen Sie die MAX/MIN Taste, um den MAX/MIN Modus zu aktivieren. Das 'MIN' Symbol
wird auf dem LCD Bildschirm angezeigt und das Messgerät zeigt nur den Minimalwert an und
hält diesen fest. Der Wert wird beibehalten bis ein neuer Minimalwert gemessen wird.
2.
Betätigen Sie die MAX/MIN Taste noch einmal und auf dem LCD Bildschirm wird 'MAX'
angezeigt. Das Messgerät zeigt nur den Maximalwert and und hält diesen fest. Der Wert wird
beibehalten bis ein neuer Maximalwert gemessen wird.
3.
Betätigen Sie die MAX/MIN Taste ein 3. Mal und auf dem LCD Bildschirm wird MAX/MIN
angezeigt. In diesem Modus zeigt das Messgerät die Echtzeitmesswerte an, setzt aber die
Speicherung maximaler und minimaler Werte für späteres Abrufen fort. Betätigen Sie die
MAX/MIN Taste, um MIN und MAX Werte zu prüfen.
4.
Um den MAX/MIN Modus vollständig zu verlassen, betätigen und halten Sie die MAX/MIN Taste
mindestens 2 Sekunden lang gedrückt.
" V DC.
11
380395/380396 -EU-GE-V1.2-4/12
