Gerätesteuermodule
Installation, Inbetriebnahme und Be-
trieb ohne Probleme
Adaptive Regelung bedeutet, dass
das Gerätesteuermodul (UCM-CLD)
die für den Betrieb der Wasserkühl-
maschine erforderlichen Regel-
größen direkt abfragt:
Leistungsaufnahme des Motors, Ver-
dampfungstemperatur, Verflüssi-
gungstemperatur usw. Wenn einer
dieser Werte sich einem Grenzwert
annähert, was zu einer Beschädigung
oder zu einer Sicherheitsabschaltung
führen könnte, nimmt das Geräte-
steuermodul entsprechende Korrek-
turmaßnahmen vor, so dass das
Gerät nicht abgeschaltet werden
muss und weiter in Betrieb bleiben
kann. Dies geschieht durch mehrere
Aktionen. Das Schieberventil und das
elektronische Expansionsventil wer-
den moduliert und die Ventilatoren
werden nach Bedarf zugeschaltet.
Zusätzlich optimiert das UCM den
Gesamt-Energieverbrauch des

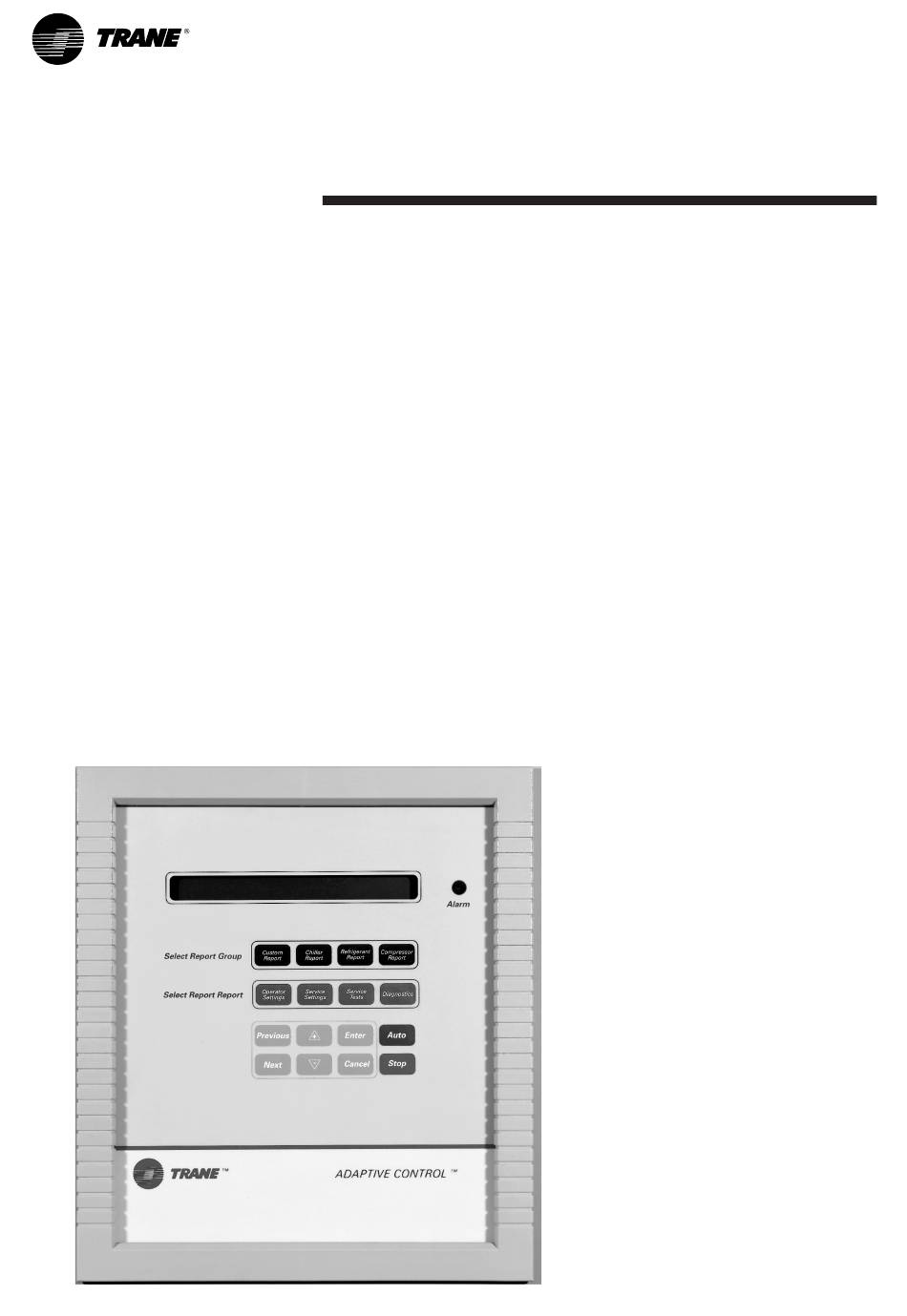

Abbildung 8: Gerätesteuermodul mit Klartextanzeige und Tastenfeld (UCM-CLD)
24

Steuerung

Geräts im normalen Betrieb. Keine
andere Kältemaschinensteuerung auf
dem Markt verfügt über gleichwerti-
ge Leistungsmerkmale.
Sicherheitseinrichtungen
Der zentrale Mikrocomputer bietet
ein hohes Maß an Schutz für die An-
lage. Die intelligenten Sicherheitsein-
richtungen begrenzen den
Verdichterbetrieb, um Störungen des
Verdichters oder des Verdampfers zu
vermeiden und verhindern somit
unnötige Abschaltungen. Auch bei
außergewöhnlichen Betriebsbedin-
gungen optimiert das UCM die Leis-
tung der Kältemaschine und nimmt
alle erforderlichen Korrekturmaßnah-
men vor, um einen Ausfall des
Geräts zu verhindern.
Somit bleibt die Kühlleistung verfüg-
bar, bis das Problem gelöst ist. Wann
immer möglich wird die Kaltwasser-
produktion der Maschine so lange
wie möglich aufrechterhalten. Außer-
dem bietet die Mikroprozessor-
Steuerung weitere Schutzfunktionen,
beispielsweise gegen Unter- und
Überspannungen! Die Sicherheits-
einrichtungen tragen somit in hohem
Maße zum problemlosen Betrieb des
Gebäudes bei.
Das Ende unnötiger Abschaltungen
und Service-Anforderungen
Unnötige Service-Anforderungen
und unzufriedene Gebäudebesitzer
gehören der Vergangenheit an. Das
Gerät arbeitet zuverlässig und fällt
nicht grundlos aus. Erst wenn das
UCM alle möglichen Korrekturmaß-
nahmen ausgeschöpft hat und die
Maschine weiterhin einen Grenzwert
überschreitet, wird sie abgeschaltet.
DIE KÄLTEMASCHINENSTEUERUN-
GEN ANDERER HERSTELLER
SCHALTEN DIE MASCHINE IN DER
REGEL GENAU DANN AB, WENN SIE
AM DRINGENDSTEN GEBRAUCHT
WIRD.
Beispiel:
Ein typisches, fünf Jahre altes Kühl-
gerät mit verschmutzten Wärmetau-
schern fällt an einem heißen
Augusttag mit 38 °C wegen zu
hohem Druck aus. Gerade an einem
solch heißen Tag ist aber die Kühlung
unverzichtbar. Ganz anders hingegen
verhält sich die luftgekühlte Wasser-
kühlmaschine der Serie R
adaptiver Regelung auf Mikropro-
zessorbasis: Bei Annäherung an eine
Hochdruckabschaltung wird das
Schieberventil und das elektronische
Expansionsventil moduliert und die
Ventilatoren werden nach Bedarf zu-
geschaltet.
DADURCH BLEIBT DIE KÄLTEMA-
SCHINE IN BETRIEB, WENN SIE AM
DRINGENDSTEN GEBRAUCHT WIRD.
Steuerelemente für typi-
sche Gebäudeautomations-
systeme
Einfache Schnittstelle zu anderen
Steuerungssystemen
Mikrocomputersteuerungen bieten
eine unkomplizierte Schnittstelle zu
anderen Steuerungssystemen, zum
Beispiel Zeitgeber, Gebäudeautoma-
tionssysteme und Eisspeichersyste-
me. Zwei Kabel genügen für den
Anschluss an das Gerät! Dies bedeu-
