6 Inbetriebnahme
#
!
!
!
!
38

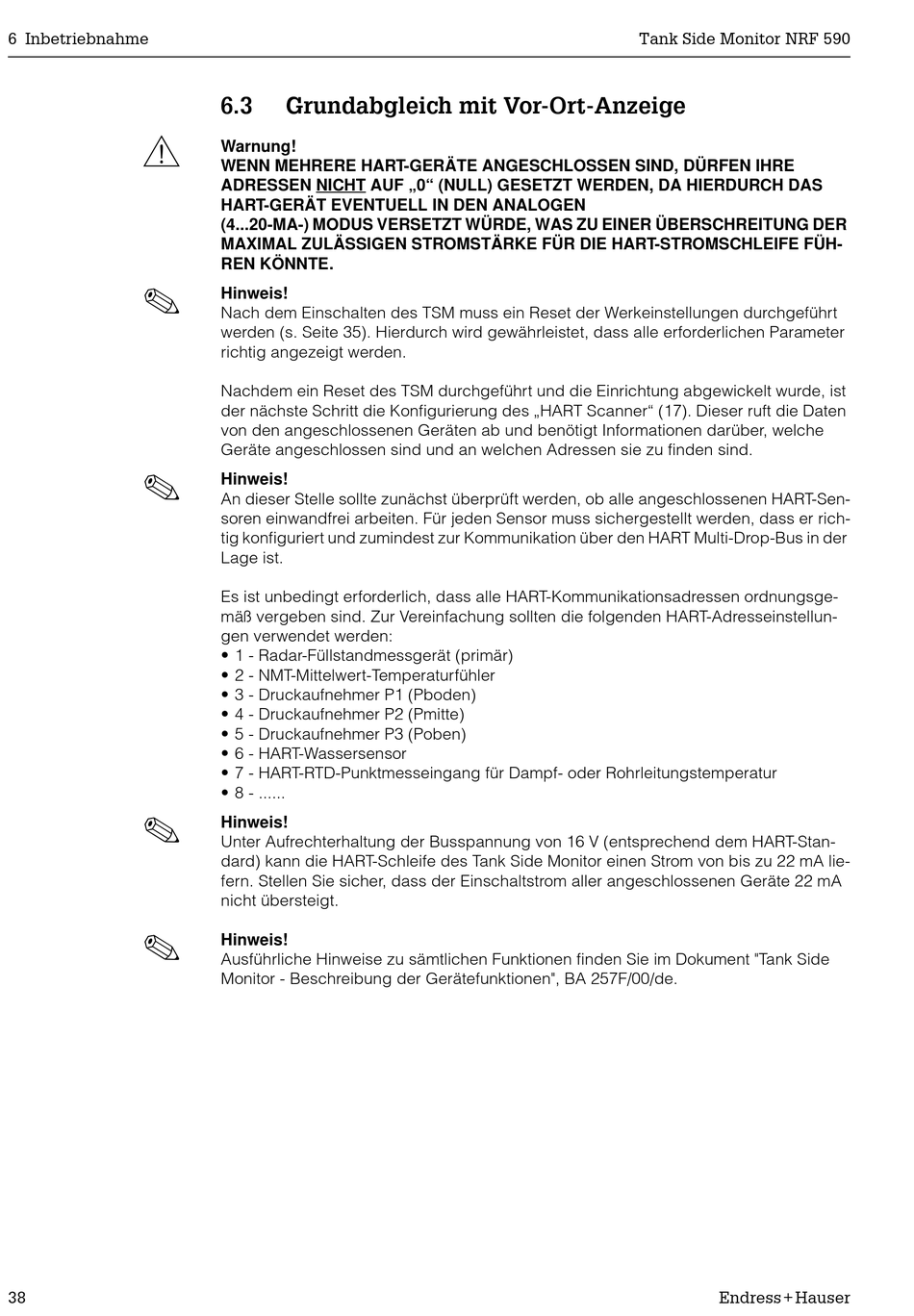

6.3 Grundabgleich mit Vor-Ort-Anzeige
Warnung!
WENN MEHRERE HART-GERÄTE ANGESCHLOSSEN SIND, DÜRFEN IHRE
ADRESSEN NICHT AUF „0" (NULL) GESETZT WERDEN, DA HIERDURCH DAS
HART-GERÄT EVENTUELL IN DEN ANALOGEN
(4...20-MA-) MODUS VERSETZT WÜRDE, WAS ZU EINER ÜBERSCHREITUNG DER
MAXIMAL ZULÄSSIGEN STROMSTÄRKE FÜR DIE HART-STROMSCHLEIFE FÜH-
REN KÖNNTE.
Hinweis!
Nach dem Einschalten des TSM muss ein Reset der Werkeinstellungen durchgeführt
werden (s. Seite 35). Hierdurch wird gewährleistet, dass alle erforderlichen Parameter
richtig angezeigt werden.
Nachdem ein Reset des TSM durchgeführt und die Einrichtung abgewickelt wurde, ist
der nächste Schritt die Konfigurierung des „HART Scanner" (17). Dieser ruft die Daten
von den angeschlossenen Geräten ab und benötigt Informationen darüber, welche
Geräte angeschlossen sind und an welchen Adressen sie zu finden sind.
Hinweis!
An dieser Stelle sollte zunächst überprüft werden, ob alle angeschlossenen HART-Sen-
soren einwandfrei arbeiten. Für jeden Sensor muss sichergestellt werden, dass er rich-
tig konfiguriert und zumindest zur Kommunikation über den HART Multi-Drop-Bus in der
Lage ist.
Es ist unbedingt erforderlich, dass alle HART-Kommunikationsadressen ordnungsge-
mäß vergeben sind. Zur Vereinfachung sollten die folgenden HART-Adresseinstellun-
gen verwendet werden:
• 1 - Radar-Füllstandmessgerät (primär)
• 2 - NMT-Mittelwert-Temperaturfühler
• 3 - Druckaufnehmer P1 (Pboden)
• 4 - Druckaufnehmer P2 (Pmitte)
• 5 - Druckaufnehmer P3 (Poben)
• 6 - HART-Wassersensor
• 7 - HART-RTD-Punktmesseingang für Dampf- oder Rohrleitungstemperatur
• 8 - ......
Hinweis!
Unter Aufrechterhaltung der Busspannung von 16 V (entsprechend dem HART-Stan-
dard) kann die HART-Schleife des Tank Side Monitor einen Strom von bis zu 22 mA lie-
fern. Stellen Sie sicher, dass der Einschaltstrom aller angeschlossenen Geräte 22 mA
nicht übersteigt.
Hinweis!
Ausführliche Hinweise zu sämtlichen Funktionen finden Sie im Dokument "Tank Side
Monitor - Beschreibung der Gerätefunktionen", BA 257F/00/de.
