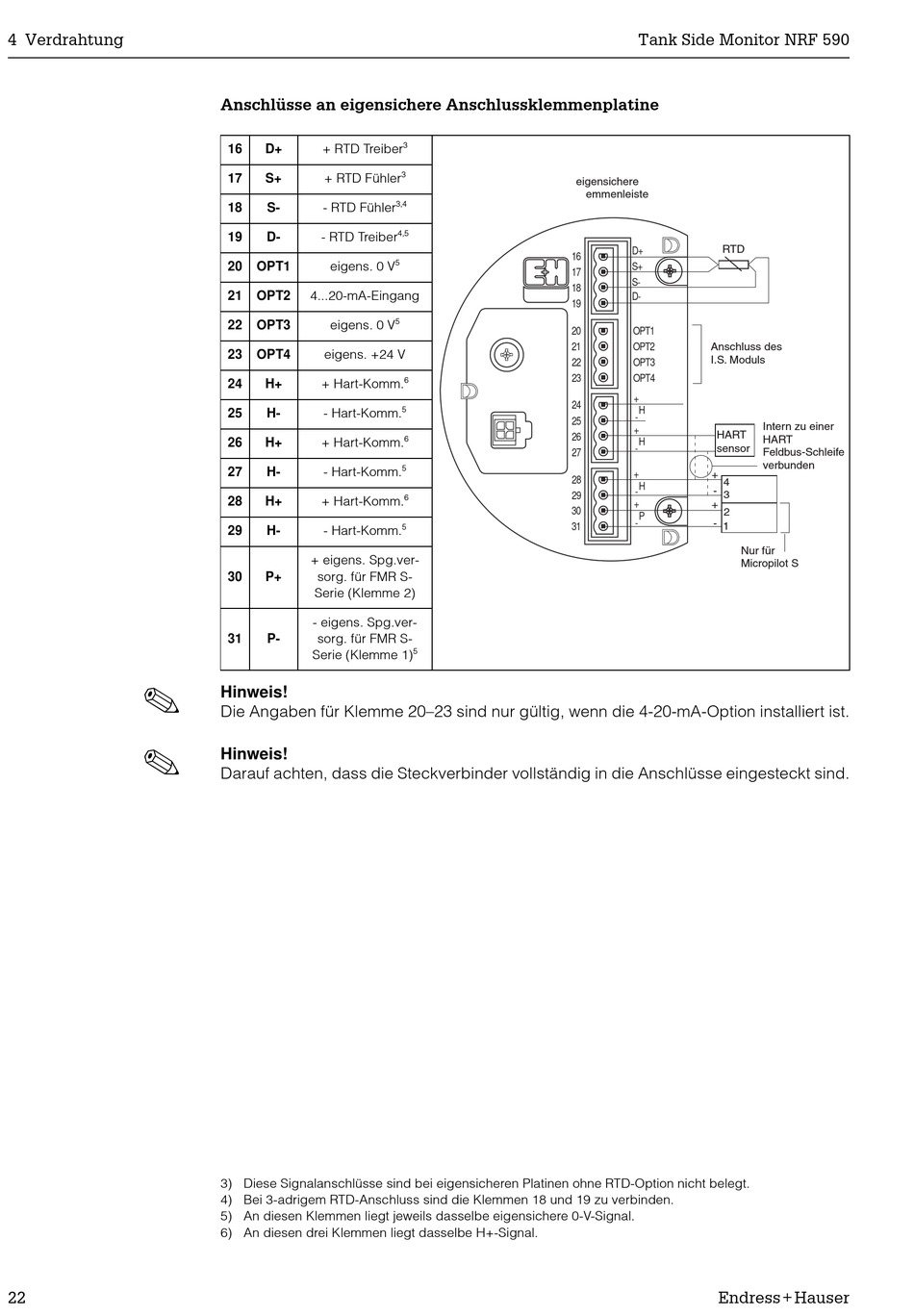

Endress+Hauser Tank Side Monitor NRF 590 Betriebsanleitung Seite 22

4 Verdrahtung
!
!
22
Anschlüsse an eigensichere Anschlussklemmenplatine
16 D+ + RTD Treiber
17 S+ + RTD Fühler
18 S- - RTD Fühler
19 D- - RTD Treiber
20 OPT1 eigens. 0 V
21 OPT2 4...20-mA-Eingang
22 OPT3 eigens. 0 V
23 OPT4 eigens. +24 V
+ Hart-Komm.
24 H+
25 H- - Hart-Komm.
26 H+ + Hart-Komm.
27 H- - Hart-Komm.
28 H+ + Hart-Komm.
29 H- - Hart-Komm.
+ eigens. Spg.ver-
30 P+ sorg. für FMR S-
Serie (Klemme 2)
- eigens. Spg.ver-
31 P- sorg. für FMR S-
Serie (Klemme 1)
Hinweis!
Die Angaben für Klemme 20–23 sind nur gültig, wenn die 4-20-mA-Option installiert ist.
Hinweis!
Darauf achten, dass die Steckverbinder vollständig in die Anschlüsse eingesteckt sind.
3) Diese Signalanschlüsse sind bei eigensicheren Platinen ohne RTD-Option nicht belegt.
4) Bei 3-adrigem RTD-Anschluss sind die Klemmen 18 und 19 zu verbinden.
5) An diesen Klemmen liegt jeweils dasselbe eigensichere 0-V-Signal.
6) An diesen drei Klemmen liegt dasselbe H+-Signal.
3
3
NRF 590 i.s. terminal board
3,4
4,5
5
5
6
5
6
5
6
5
5
Tank Side Monitor NRF 590
eigensichere
Klemmenleiste
RTD
D+
16
S+
17
S-
18
D-
19
20 OPT1
21 OPT2 Anschluss des
i.s. module wiring
I.S. Moduls
22 OPT3
23 OPT4
+
24
H
-
25
+
HART
26
H
- sensor
27
+ +
28
4
H
- -
3
29
+
+
30
2
P
- -
1
31
Nur für
For Micropilot
Micropilot S
S-series only!
Endress+Hauser
Internally
Intern zu einer
interconnected
HART
as one HART
Feldbus-Schleife
fieldbus loop verbunden
