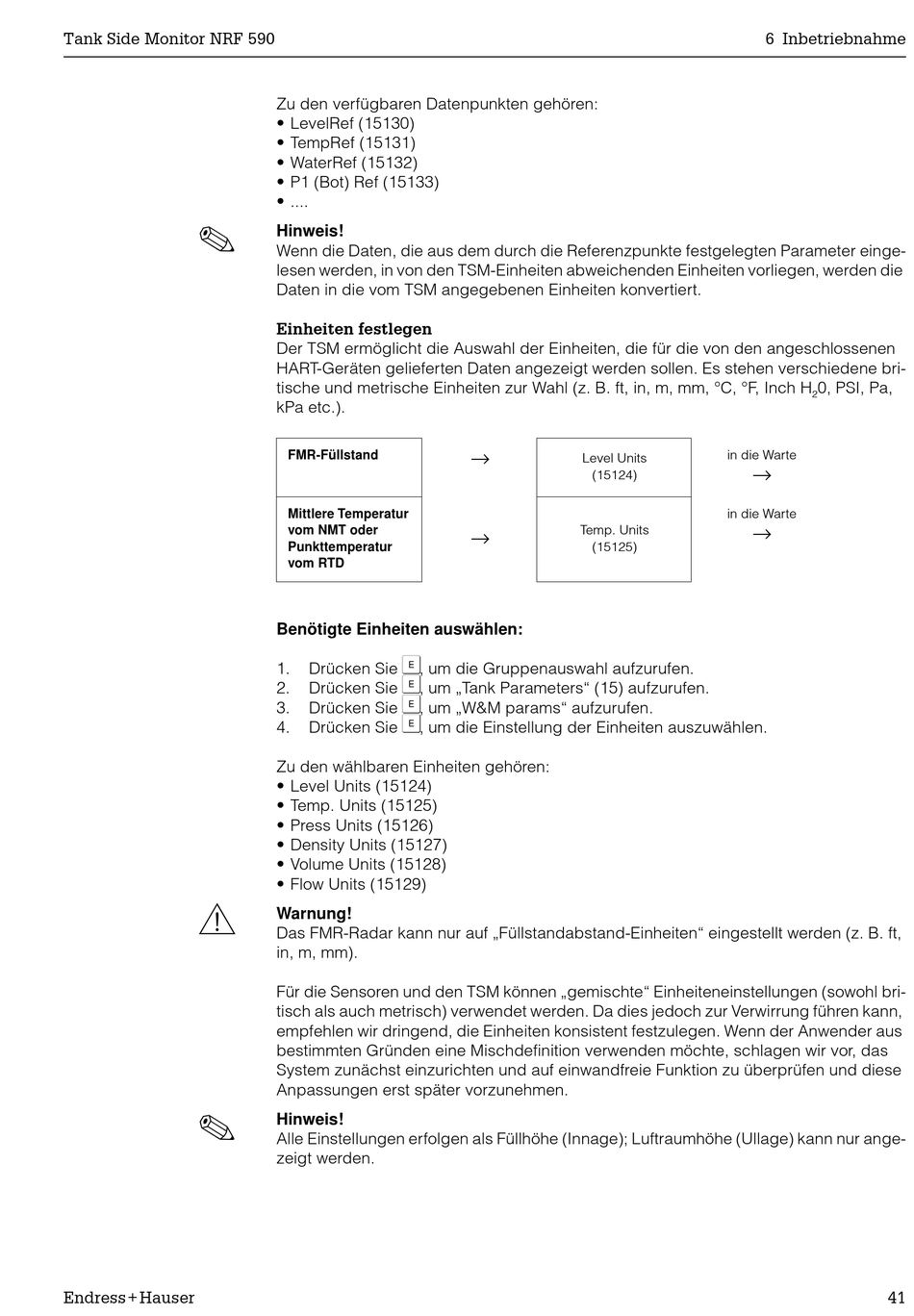

Endress+Hauser Tank Side Monitor NRF 590 Betriebsanleitung Seite 41

Tank Side Monitor NRF 590
!
#
!
Endress+Hauser
Zu den verfügbaren Datenpunkten gehören:
• LevelRef (15130)
• TempRef (15131)
• WaterRef (15132)
• P1 (Bot) Ref (15133)
• ....
Hinweis!
Wenn die Daten, die aus dem durch die Referenzpunkte festgelegten Parameter einge-
lesen werden, in von den TSM-Einheiten abweichenden Einheiten vorliegen, werden die
Daten in die vom TSM angegebenen Einheiten konvertiert.
Einheiten festlegen
Der TSM ermöglicht die Auswahl der Einheiten, die für die von den angeschlossenen
HART-Geräten gelieferten Daten angezeigt werden sollen. Es stehen verschiedene bri-
tische und metrische Einheiten zur Wahl (z. B. ft, in, m, mm, °C, °F, Inch H
kPa etc.).
FMR-Füllstand
Mittlere Temperatur
vom NMT oder
Punkttemperatur
vom RTD
Benötigte Einheiten auswählen:
F
1. Drücken Sie , um die Gruppenauswahl aufzurufen.
F
2. Drücken Sie , um „Tank Parameters" (15) aufzurufen.
F
3. Drücken Sie , um „W&M params" aufzurufen.
F
4. Drücken Sie , um die Einstellung der Einheiten auszuwählen.
Zu den wählbaren Einheiten gehören:
• Level Units (15124)
• Temp. Units (15125)
• Press Units (15126)
• Density Units (15127)
• Volume Units (15128)
• Flow Units (15129)
Warnung!
Das FMR-Radar kann nur auf „Füllstandabstand-Einheiten" eingestellt werden (z. B. ft,
in, m, mm).
Für die Sensoren und den TSM können „gemischte" Einheiteneinstellungen (sowohl bri-
tisch als auch metrisch) verwendet werden. Da dies jedoch zur Verwirrung führen kann,
empfehlen wir dringend, die Einheiten konsistent festzulegen. Wenn der Anwender aus
bestimmten Gründen eine Mischdefinition verwenden möchte, schlagen wir vor, das
System zunächst einzurichten und auf einwandfreie Funktion zu überprüfen und diese
Anpassungen erst später vorzunehmen.
Hinweis!
Alle Einstellungen erfolgen als Füllhöhe (Innage); Luftraumhöhe (Ullage) kann nur ange-
zeigt werden.
→
Level Units
(15124)
→
Temp. Units
(15125)
6 Inbetriebnahme
0, PSI, Pa,
2
in die Warte
→
in die Warte
→
41
