Tank Side Monitor NRF 590
!
!
Endress+Hauser

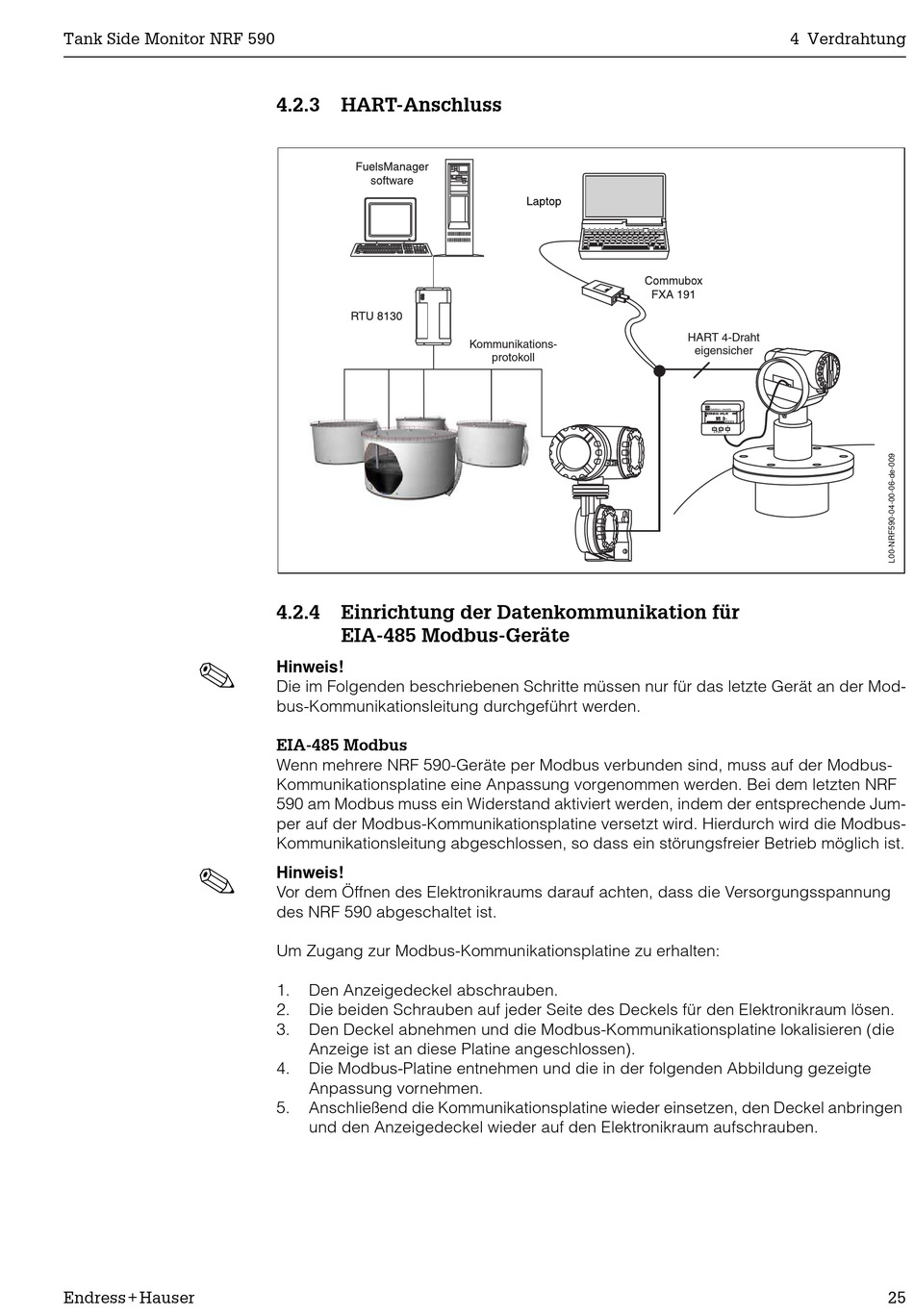

4.2.3 HART-Anschluss
4.2.4 Einrichtung der Datenkommunikation für
EIA-485 Modbus-Geräte
Hinweis!
Die im Folgenden beschriebenen Schritte müssen nur für das letzte Gerät an der Mod-
bus-Kommunikationsleitung durchgeführt werden.
EIA-485 Modbus
Wenn mehrere NRF 590-Geräte per Modbus verbunden sind, muss auf der Modbus-
Kommunikationsplatine eine Anpassung vorgenommen werden. Bei dem letzten NRF
590 am Modbus muss ein Widerstand aktiviert werden, indem der entsprechende Jum-
per auf der Modbus-Kommunikationsplatine versetzt wird. Hierdurch wird die Modbus-
Kommunikationsleitung abgeschlossen, so dass ein störungsfreier Betrieb möglich ist.
Hinweis!
Vor dem Öffnen des Elektronikraums darauf achten, dass die Versorgungsspannung
des NRF 590 abgeschaltet ist.
Um Zugang zur Modbus-Kommunikationsplatine zu erhalten:
1. Den Anzeigedeckel abschrauben.
2. Die beiden Schrauben auf jeder Seite des Deckels für den Elektronikraum lösen.
3. Den Deckel abnehmen und die Modbus-Kommunikationsplatine lokalisieren (die
Anzeige ist an diese Platine angeschlossen).
4. Die Modbus-Platine entnehmen und die in der folgenden Abbildung gezeigte
Anpassung vornehmen.
5. Anschließend die Kommunikationsplatine wieder einsetzen, den Deckel anbringen
und den Anzeigedeckel wieder auf den Elektronikraum aufschrauben.
Kommunikations-
protokoll
4 Verdrahtung
HART 4-Draht
eigensicher
